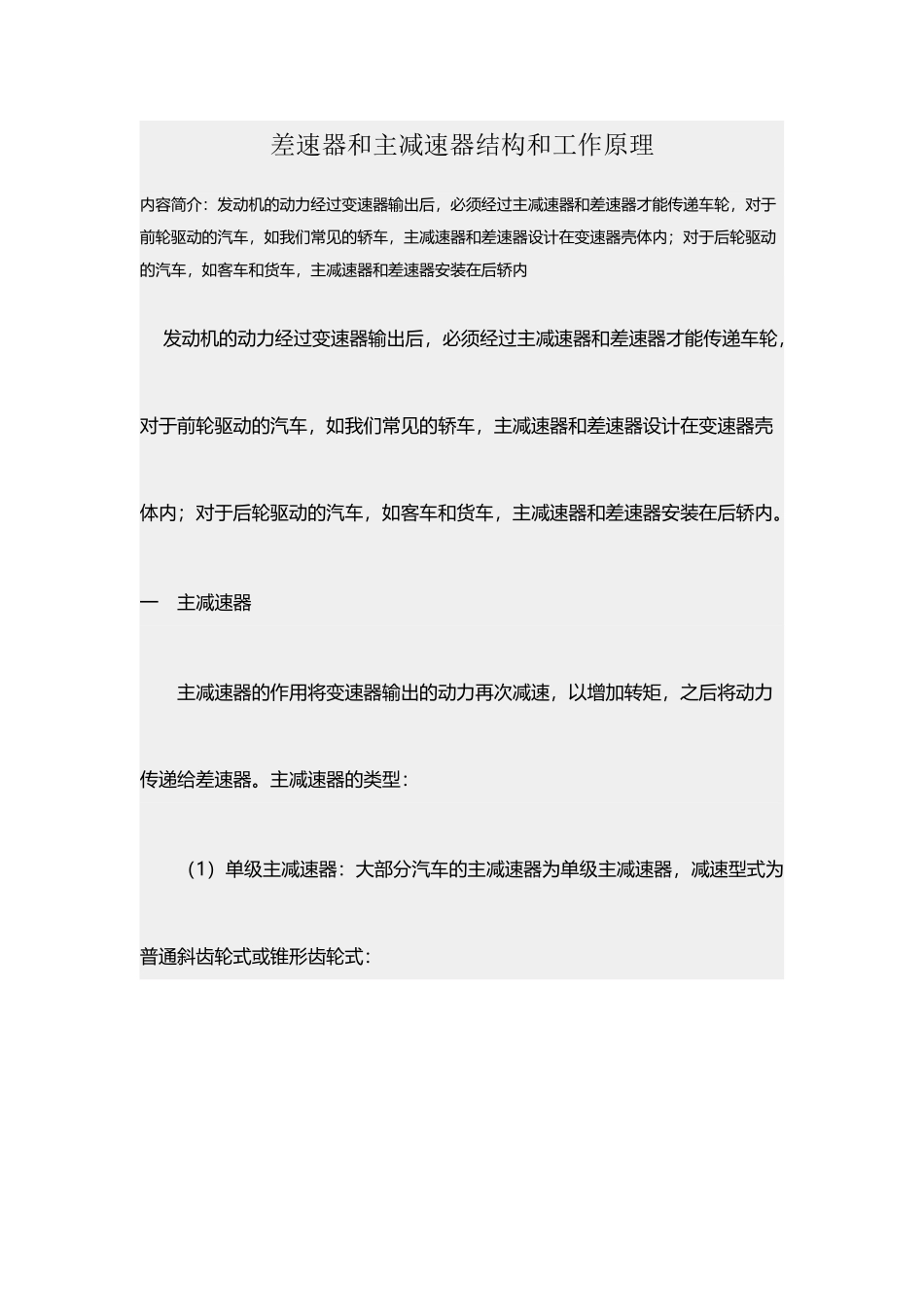

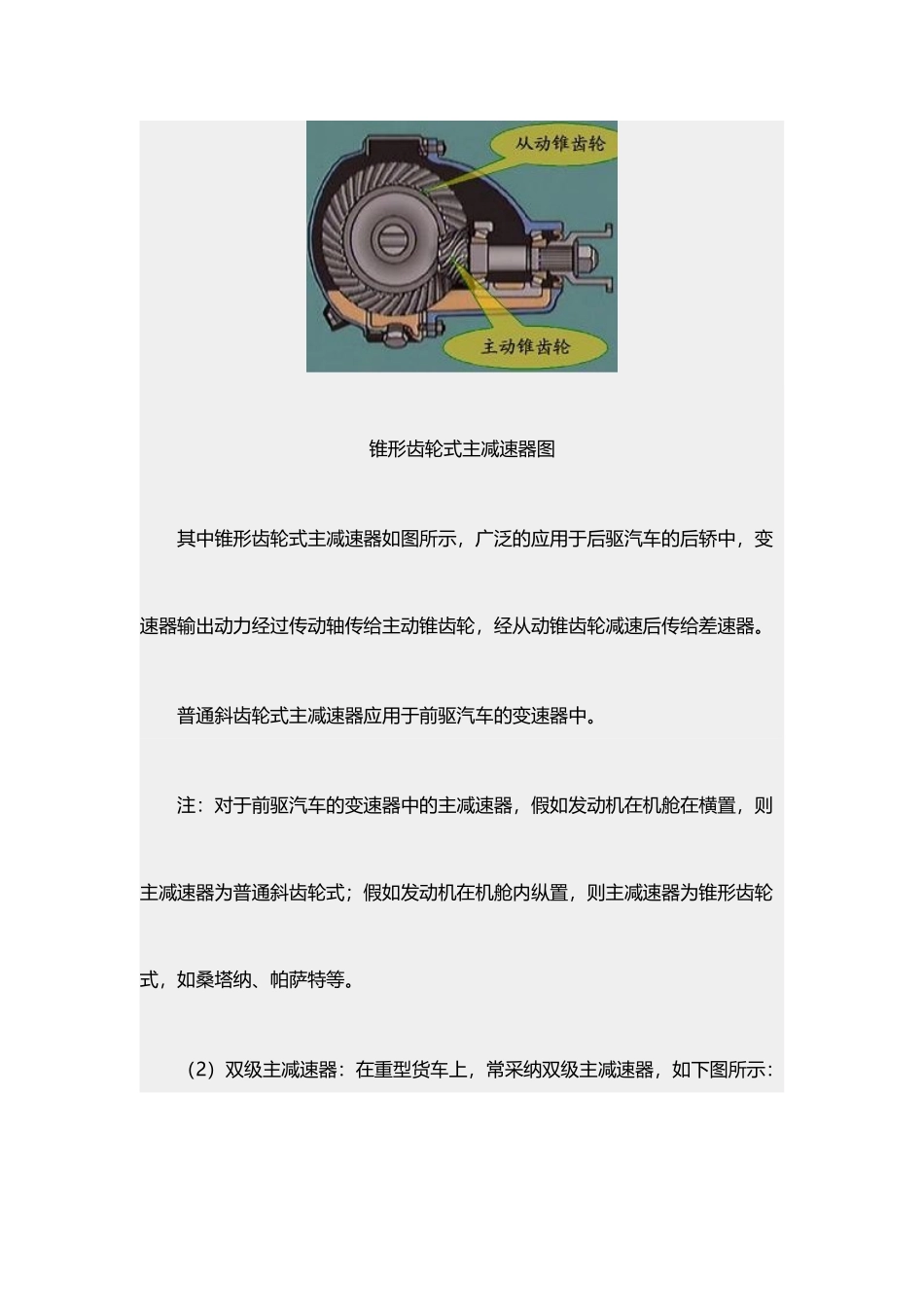

差速器和主减速器结构和工作原理(4 页)Good is good, but better carries it.精益求精，善益求善。差速器和主减速器结构和工作原理内容简介：发动机的动力经过变速器输出后，必须经过主减速器和差速器才能传递车轮，对于前轮驱动的汽车，如我们常见的轿车，主减速器和差速器设计在变速器壳体内；对于后轮驱动的汽车，如客车和货车，主减速器和差速器安装在后轿内 发动机的动力经过变速器输出后，必须经过主减速器和差速器才能传递车轮，对于前轮驱动的汽车，如我们常见的轿车，主减速器和差速器设计在变速器壳体内；对于后轮驱动的汽车，如客车和货车，主减速器和差速器安装在后轿内。一 主减速器 主减速器的作用将变速器输出的动力再次减速，以增加转矩，之后将动力传递给差速器。主减速器的类型： （1）单级主减速器：大部分汽车的主减速器为单级主减速器，减速型式为普通斜齿轮式或锥形齿轮式：锥形齿轮式主减速器图 其中锥形齿轮式主减速器如图所示，广泛的应用于后驱汽车的后轿中，变速器输出动力经过传动轴传给主动锥齿轮，经从动锥齿轮减速后传给差速器。 普通斜齿轮式主减速器应用于前驱汽车的变速器中。 注：对于前驱汽车的变速器中的主减速器，假如发动机在机舱在横置，则主减速器为普通斜齿轮式；假如发动机在机舱内纵置，则主减速器为锥形齿轮式，如桑塔纳、帕萨特等。 （2）双级主减速器：在重型货车上，常采纳双级主减速器，如下图所示：双级主减速器结构图 第一级为锥形齿轮减速，第二级为普通斜齿轮减速。二 减速器：1 差速器的作用： 汽车在直线行驶时，左右车轮转速几乎相同，而在转弯时，左右车轮转速不同，差速器能实现左右车轮转速的自动调节，即允许左右车轮以不同的转速旋转。2 差速器的组成结构：差速器结构图 1-差速器壳轴承；2 和 8-差速器壳体；3 和 5-调整垫片；4-半轴齿轮（两个）；6-行星齿轮（两个或四个）； 7-主减速器从动锥齿轮；9-行星齿轮轴。3 差速器的工作原理和工作状态： 行星齿轮的自转：差速器工作时，行星齿轮绕行星齿轮轴的旋转称为行星齿轮的自转； 行星齿轮的公转：差速器工作时，行星齿轮绕半轴轴线的旋转称为行星齿轮的公转； （1）汽车直线行驶时，主减速器的从动锥齿轮驱动差速器壳旋转，差速器差驱动行星齿轮轴旋转，行星齿轮轴驱动行星齿轮公转，半轴齿轮在行星齿轮的夹持下同速同向旋转，此时，行星齿轮只公转，不自动，左右车轮和转速等于从动锥齿轮的转速。...
