市政工程实体质量控制VIP专享

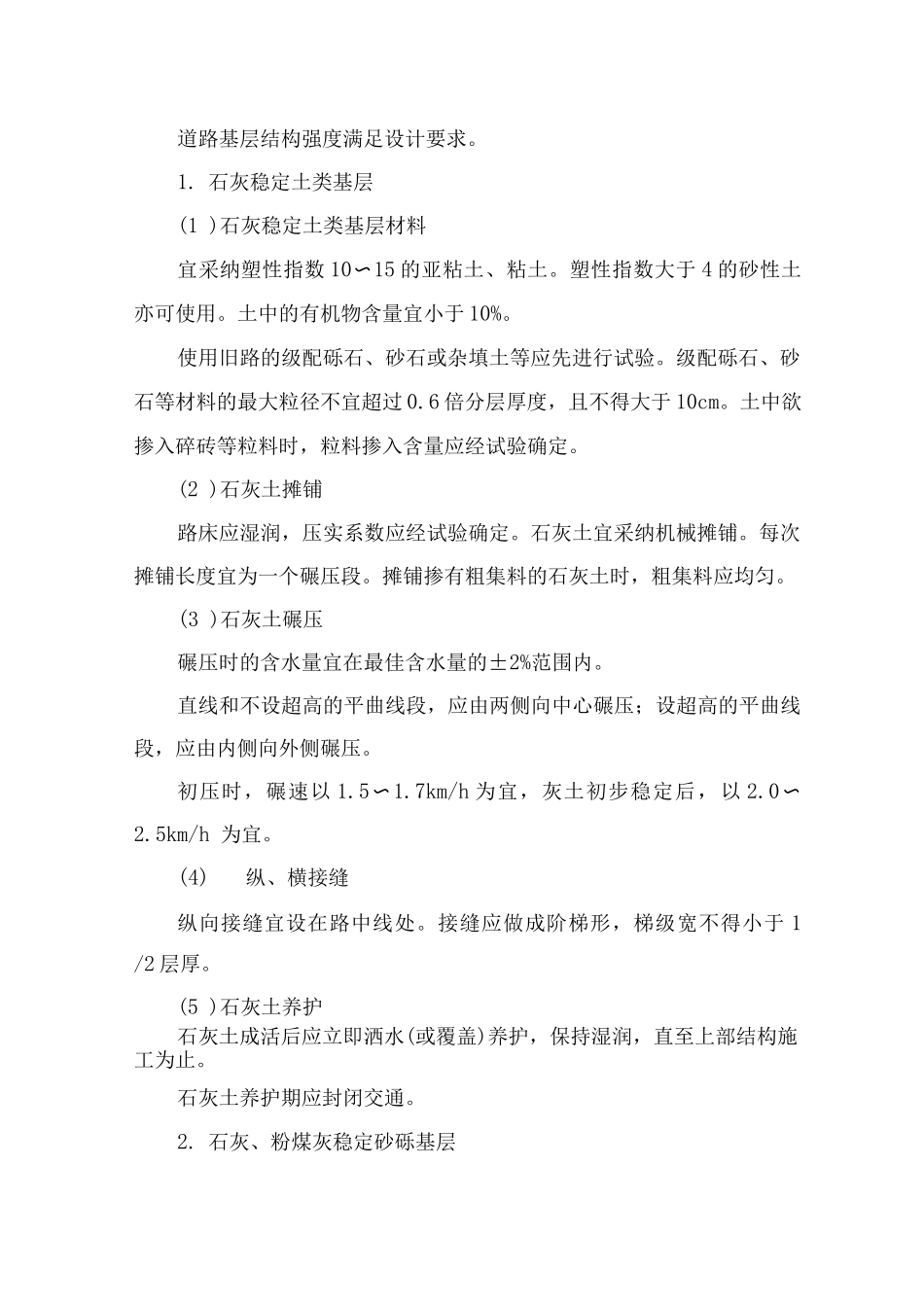

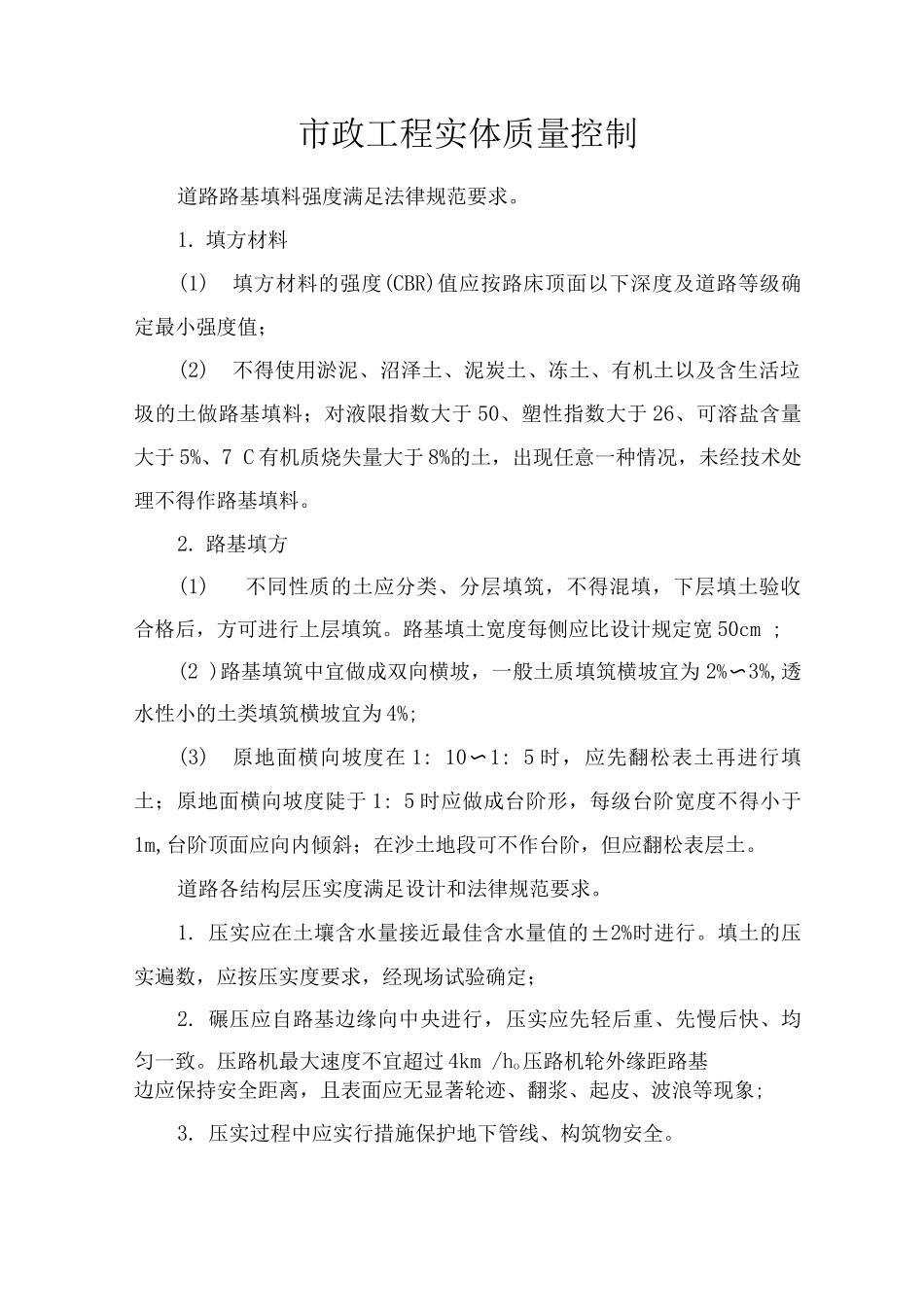

市政工程实体质量控制道路路基填料强度满足法律规范要求。1. 填方材料(1)填方材料的强度(CBR)值应按路床顶面以下深度及道路等级确定最小强度值；(2)不得使用淤泥、沼泽土、泥炭土、冻土、有机土以及含生活垃圾的土做路基填料；对液限指数大于 50、塑性指数大于 26、可溶盐含量大于 5%、7 C 有机质烧失量大于 8%的土，出现任意一种情况，未经技术处理不得作路基填料。2. 路基填方(1)不同性质的土应分类、分层填筑，不得混填，下层填土验收合格后，方可进行上层填筑。路基填土宽度每侧应比设计规定宽 50cm ;(2 )路基填筑中宜做成双向横坡，一般土质填筑横坡宜为 2%〜3%,透水性小的土类填筑横坡宜为 4%;(3)原地面横向坡度在 1: 10〜1: 5 时，应先翻松表土再进行填土；原地面横向坡度陡于 1: 5 时应做成台阶形，每级台阶宽度不得小于1m,台阶顶面应向内倾斜；在沙土地段可不作台阶，但应翻松表层土。道路各结构层压实度满足设计和法律规范要求。1. 压实应在土壤含水量接近最佳含水量值的±2%时进行。填土的压实遍数，应按压实度要求，经现场试验确定；2. 碾压应自路基边缘向中央进行，压实应先轻后重、先慢后快、均匀一致。压路机最大速度不宜超过 4km /ho压路机轮外缘距路基边应保持安全距离，且表面应无显著轮迹、翻浆、起皮、波浪等现象;3. 压实过程中应实行措施保护地下管线、构筑物安全。道路基层结构强度满足设计要求。1. 石灰稳定土类基层(1 )石灰稳定土类基层材料宜采纳塑性指数 10〜15 的亚粘土、粘土。塑性指数大于 4 的砂性土亦可使用。土中的有机物含量宜小于 10%。使用旧路的级配砾石、砂石或杂填土等应先进行试验。级配砾石、砂石等材料的最大粒径不宜超过 0.6 倍分层厚度，且不得大于 10cm。土中欲掺入碎砖等粒料时，粒料掺入含量应经试验确定。(2 )石灰土摊铺路床应湿润，压实系数应经试验确定。石灰土宜采纳机械摊铺。每次摊铺长度宜为一个碾压段。摊铺掺有粗集料的石灰土时，粗集料应均匀。(3 )石灰土碾压碾压时的含水量宜在最佳含水量的±2%范围内。直线和不设超高的平曲线段，应由两侧向中心碾压；设超高的平曲线段，应由内侧向外侧碾压。初压时，碾速以 1.5〜1.7km/h 为宜，灰土初步稳定后，以 2.0〜2.5km/h 为宜。(4)纵、横接缝纵向接缝宜设在路中线处。接缝应做成阶梯形，梯级宽不得小于 1 /2 层厚。(5 )石灰土养护石灰土成活后应立即洒水(或覆盖)养护，保持湿润，直至上部结构施...
