带冷机传动链轮齿形修补实践

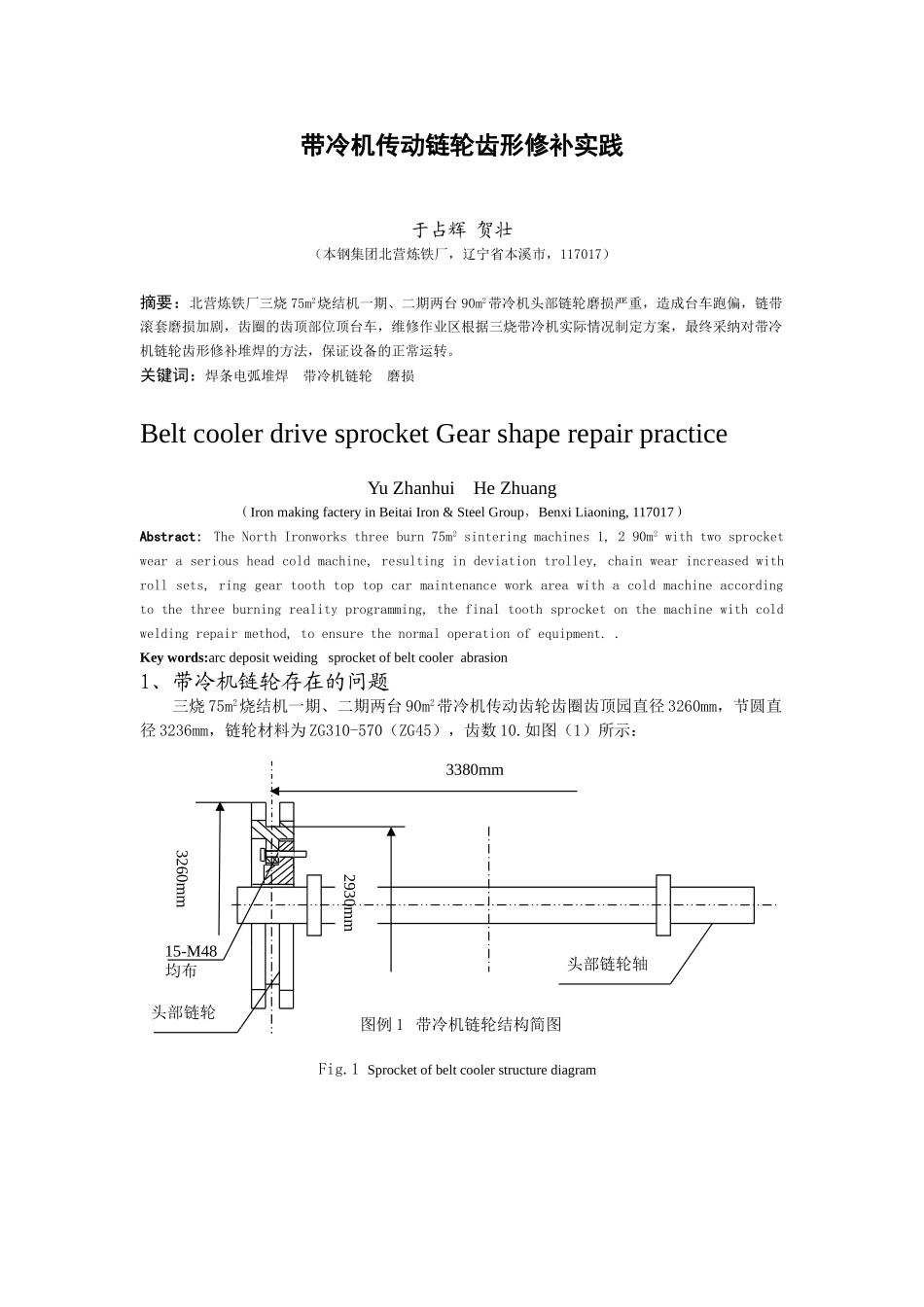

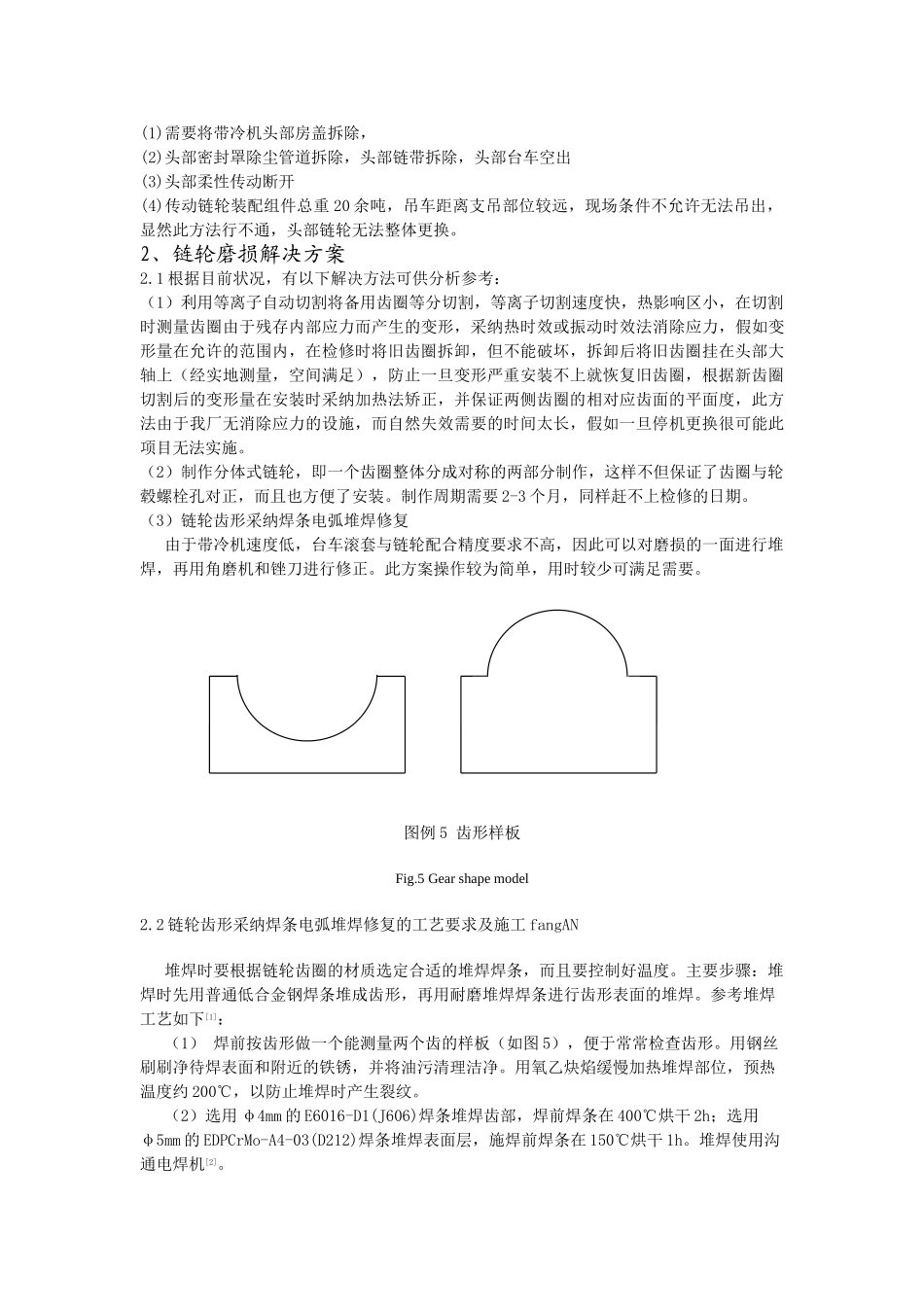

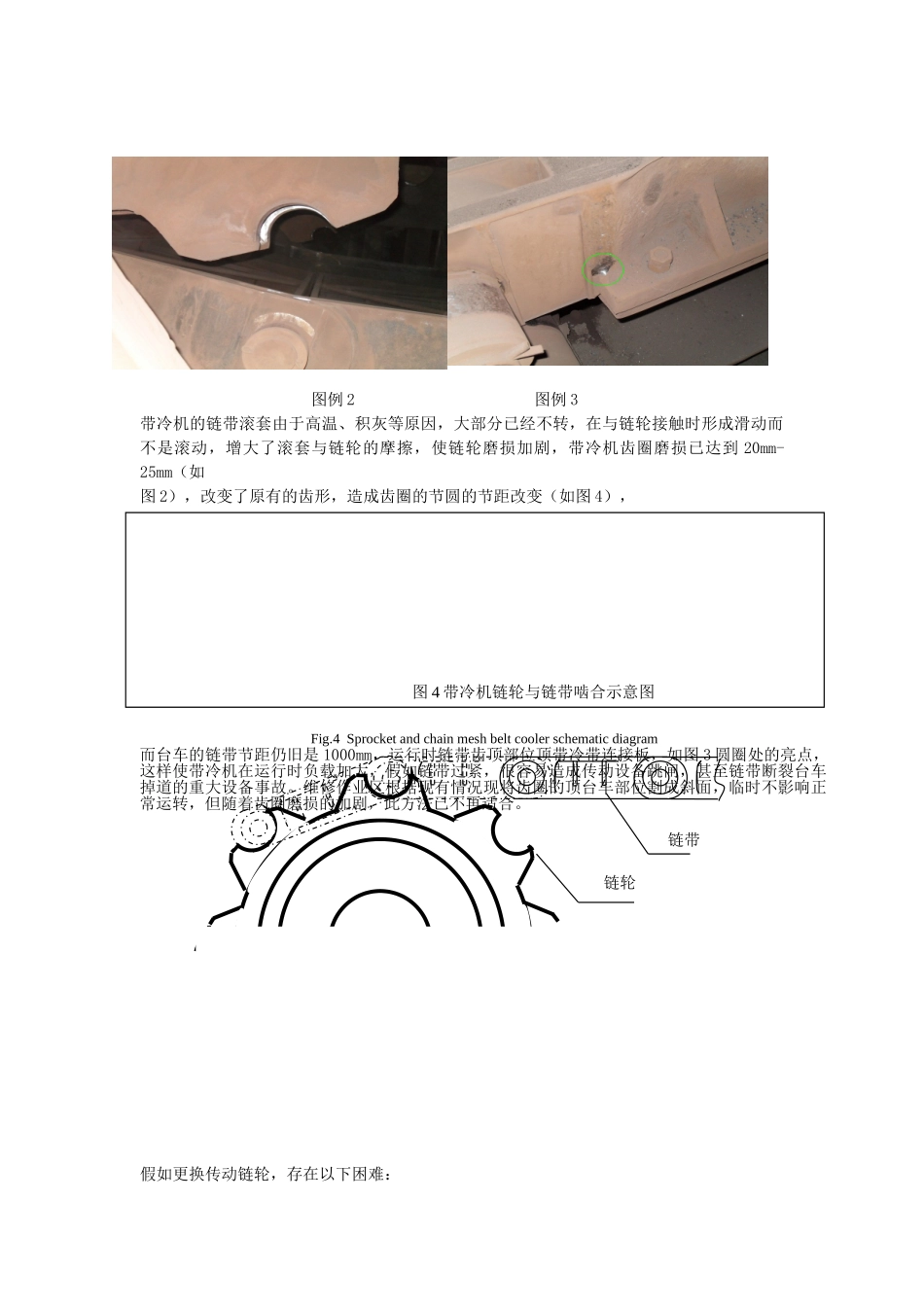

带冷机传动链轮齿形修补实践于占辉 贺壮（本钢集团北营炼铁厂，辽宁省本溪市，117017）摘要：北营炼铁厂三烧 75m2烧结机一期、二期两台 90m2带冷机头部链轮磨损严重，造成台车跑偏，链带滚套磨损加剧，齿圈的齿顶部位顶台车，维修作业区根据三烧带冷机实际情况制定方案，最终采纳对带冷机链轮齿形修补堆焊的方法，保证设备的正常运转。关键词：焊条电弧堆焊 带冷机链轮 磨损Belt cooler drive sprocket Gear shape repair practiceYu Zhanhui He Zhuang（Iron making factery in Beitai Iron & Steel Group，Benxi Liaoning, 117017）Abstract: The North Ironworks three burn 75m2 sintering machines 1, 2 90m2 with two sprocket wear a serious head cold machine, resulting in deviation trolley, chain wear increased with roll sets, ring gear tooth top top car maintenance work area with a cold machine according to the three burning reality programming, the final tooth sprocket on the machine with cold welding repair method, to ensure the normal operation of equipment. .Key words:arc deposit weiding sprocket of belt cooler abrasion1、带冷机链轮存在的问题三烧 75m2烧结机一期、二期两台 90m2带冷机传动齿轮齿圈齿顶园直径 3260mm，节圆直径 3236mm，链轮材料为 ZG310-570（ZG45），齿数 10.如图（1）所示：图例 1 带冷机链轮结构简图Fig.1 Sprocket of belt cooler structure diagram3380mm2930mm3260mm15-M48均布头部链轮轴头部链轮图例 2 图例 3带冷机的链带滚套由于高温、积灰等原因，大部分已经不转，在与链轮接触时形成滑动而不是滚动，增大了滚套与链轮的摩擦，使链轮磨损加剧，带冷机齿圈磨损已达到 20mm-25mm（如 图 2），改变了原有的齿形，造成齿圈的节圆的节距改变（如图 4）， 假如更换传动链轮，存在以下困难：链带链轮图 4 带冷机链轮与链带啮合示意图Fig.4 Sprocket and chain mesh belt cooler schematic diagram而台车的链带节距仍旧是 1000mm，运行时链带齿顶部位顶带冷带连接板，如图 3 圆圈处的亮点，这样使带冷机在运行时负载加大，假如链带过紧，很容易造成传动设备跳闸，甚至链带断裂台车掉道的重大设备事故。维修作业区根据现有情况...
