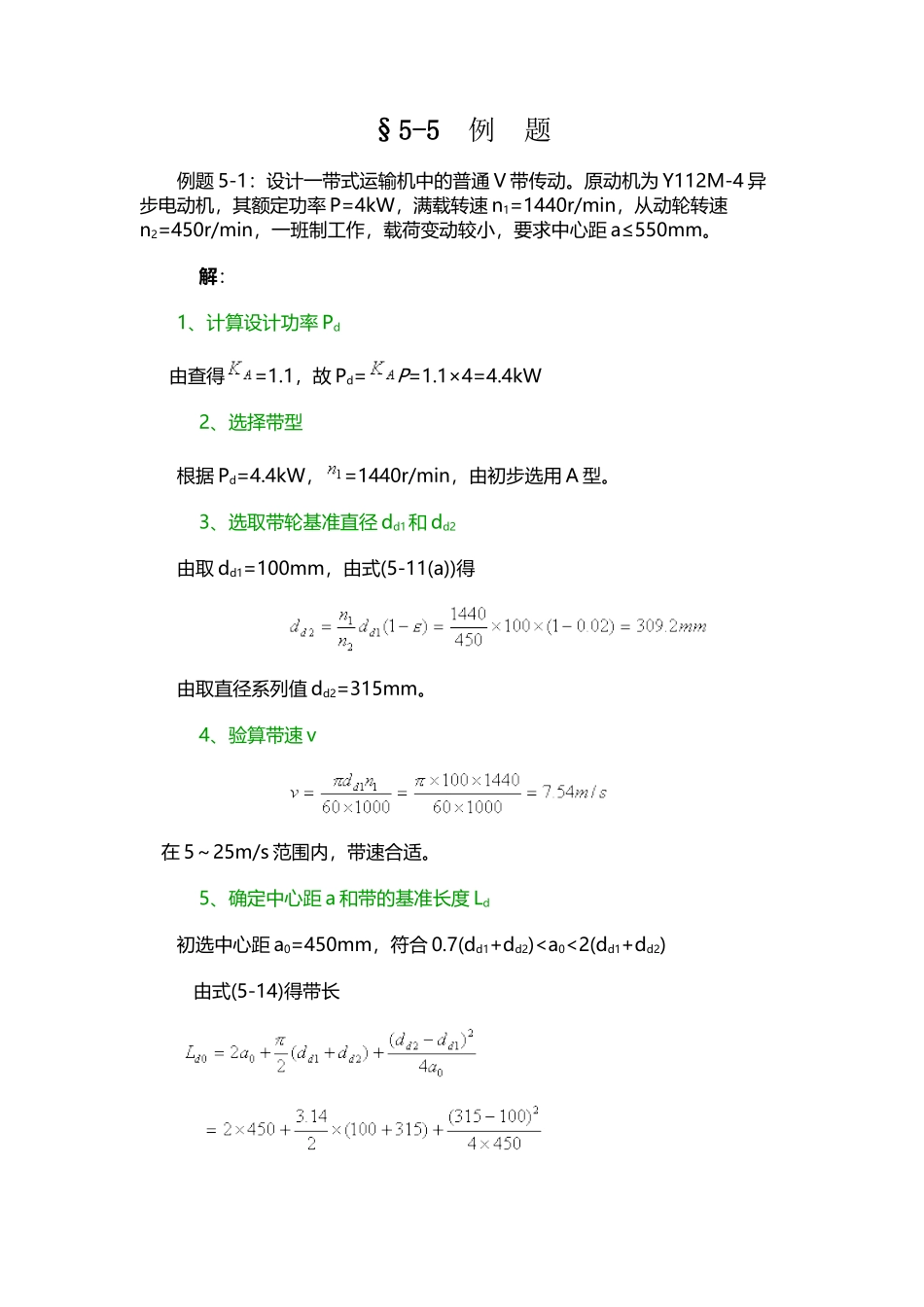

带传动例题和自测题(5 页)Good is good, but better carries it.精益求精，善益求善。§5-5 例题 例题 5-1：设计一带式运输机中的普通 V 带传动。原动机为 Y112M-4 异步电动机，其额定功率 P=4kW，满载转速 n1=1440r/min，从动轮转速n2=450r/min，一班制工作，载荷变动较小，要求中心距 a≤550mm。 解： 1、计算设计功率 Pd 由查得=1.1，故 Pd=P=1.1×4=4.4kW 2、选择带型 根据 Pd=4.4kW，=1440r/min，由初步选用 A 型。 3、选取带轮基准直径 dd1和 dd2 由取 dd1=100mm，由式(5-11(a))得 由取直径系列值 dd2=315mm。 4、验算带速 v 在 5～25m/s 范围内，带速合适。 5、确定中心距 a 和带的基准长度 Ld 初选中心距 a0=450mm，符合 0.7(dd1+dd2)
