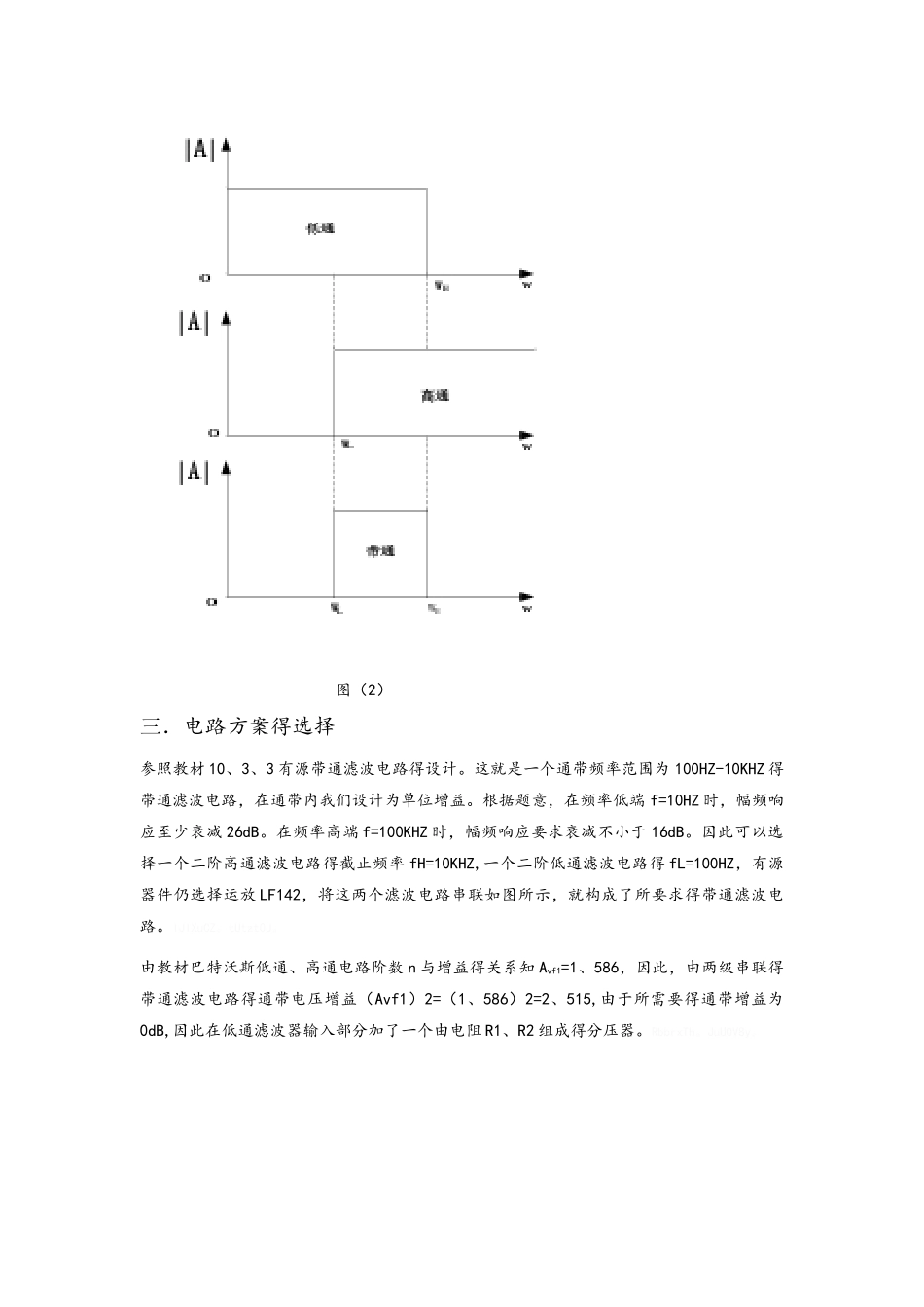

带通滤波电路设计一．设计要求（1）信号通过频率范围 f 在 100 Hz 至 10 kHz 之间；（2）滤波电路在 1 kHz 得幅频响应必须在±1 dB 范围内，而在 100 Hz 至 10 kHz 滤波电路得幅频衰减应当在 1 kHz 时值得±3 dB 范围内；8s8Qpu3。O4PIgHB。（3）在 10 Hz 时幅频衰减应为 26 dB，而在 100 kHz 时幅频衰减应至少为 16 dB。二．电路组成原理由图（1）所示带通滤波电路得幅频响应与高通、低通滤波电路得幅频响应进行比较，不难发现低通与高通滤波电路相串联如图（2），可以构成带通滤波电路，条件就是低通滤波电路得截止角频率 WH大于高通电路得截止角频率 WL，两者覆盖得通带就提供了一个带通响应。CFzeqMN。9DCZzTm。图（1）低通截止角频率高通截止角频率必须满足 WL
