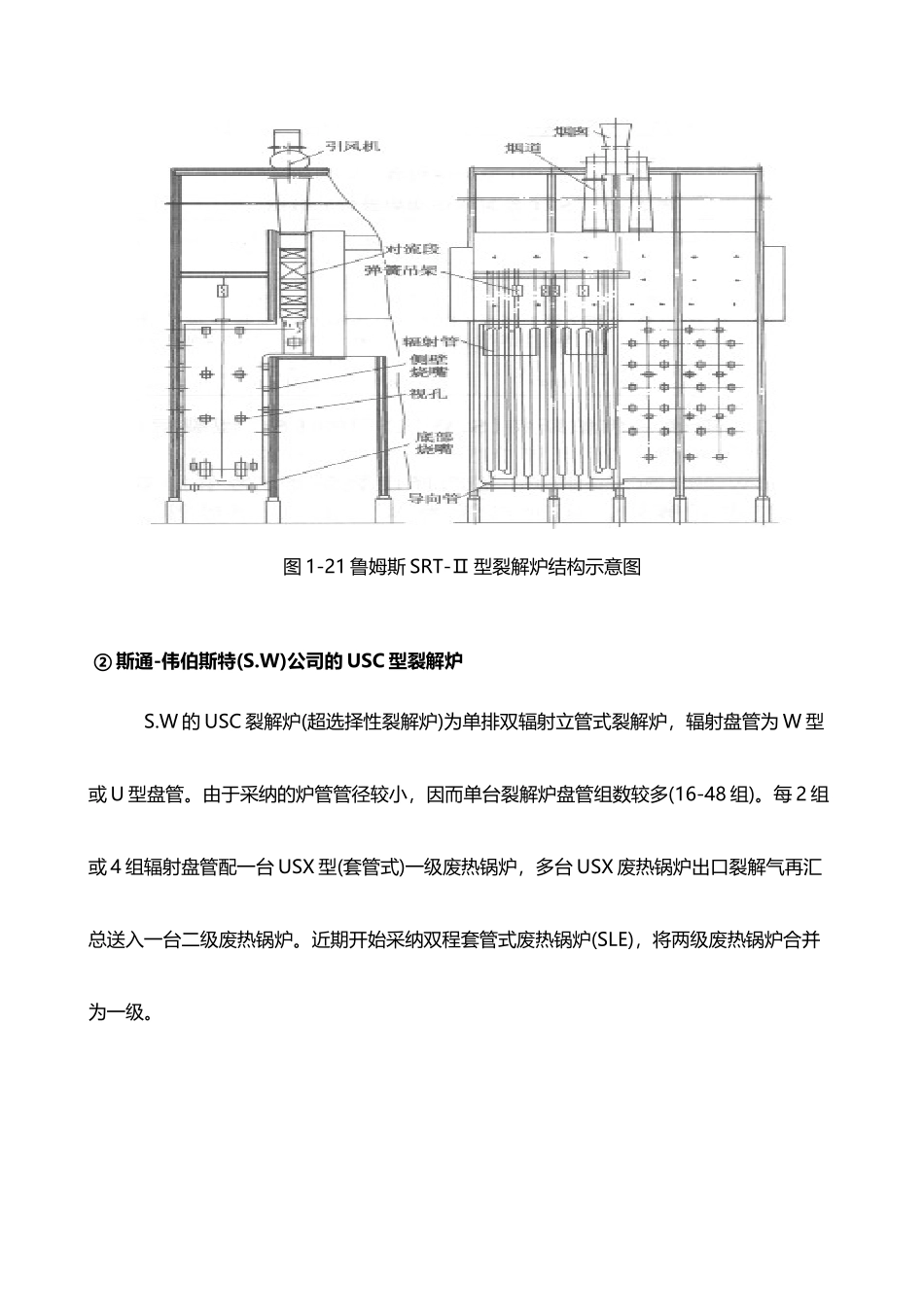

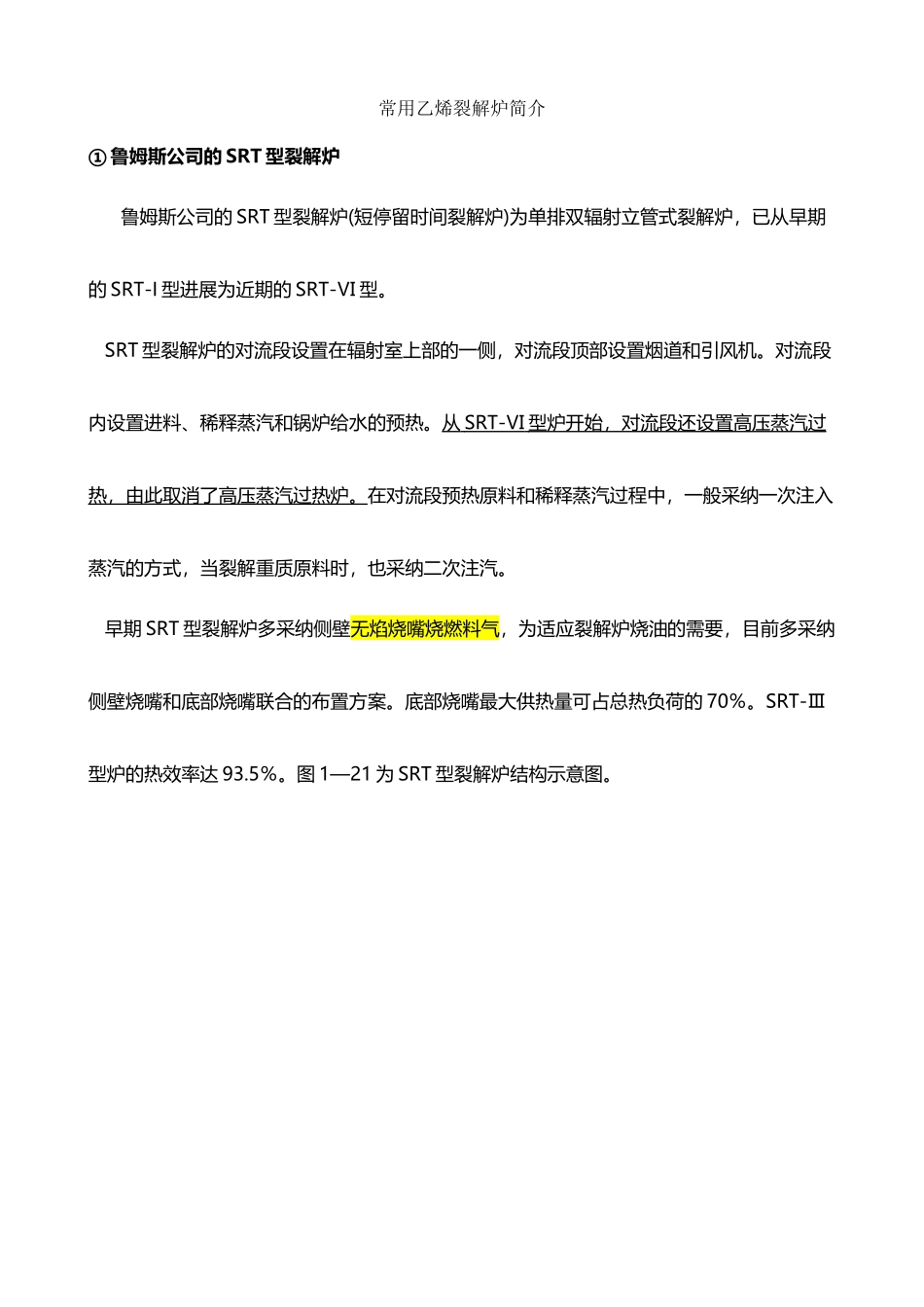

常用乙烯裂解炉简介(19 页)Good is good, but better carries it.精益求精，善益求善。常用乙烯裂解炉简介① 鲁姆斯公司的 SRT 型裂解炉鲁姆斯公司的 SRT 型裂解炉(短停留时间裂解炉)为单排双辐射立管式裂解炉，已从早期的 SRT-I 型进展为近期的 SRT-Ⅵ 型。 SRT 型裂解炉的对流段设置在辐射室上部的一侧，对流段顶部设置烟道和引风机。对流段内设置进料、稀释蒸汽和锅炉给水的预热。从 SRT-Ⅵ 型炉开始，对流段还设置高压蒸汽过 热，由此取消了高压蒸汽过热炉。在对流段预热原料和稀释蒸汽过程中，一般采纳一次注入蒸汽的方式，当裂解重质原料时，也采纳二次注汽。 早期 SRT 型裂解炉多采纳侧壁无焰烧嘴烧燃料气，为适应裂解炉烧油的需要，目前多采纳侧壁烧嘴和底部烧嘴联合的布置方案。底部烧嘴最大供热量可占总热负荷的 70％。SRT-Ⅲ型炉的热效率达 93.5％。图 1—21 为 SRT 型裂解炉结构示意图。图 1-21 鲁姆斯 SRT-Ⅱ 型裂解炉结构示意图 ② 斯通-伟伯斯特(S.W)公司的 USC 型裂解炉 S.W 的 USC 裂解炉(超选择性裂解炉)为单排双辐射立管式裂解炉，辐射盘管为 W 型或 U 型盘管。由于采纳的炉管管径较小，因而单台裂解炉盘管组数较多(16-48 组)。每 2 组或 4 组辐射盘管配一台 USX 型(套管式)一级废热锅炉，多台 USX 废热锅炉出口裂解气再汇总送入一台二级废热锅炉。近期开始采纳双程套管式废热锅炉(SLE)，将两级废热锅炉合并为一级。USC 型裂解炉对流段设置在辐射室上部一侧，对流段顶部设置烟道和引风机。对流段内设有原料和稀释蒸汽预热、锅炉给水预热及高压蒸汽过热等热量回收段。大多数 USC 型裂解炉为一个对流段对应一个辐射室，也有两个辐射室共用一个对流段的情况。当装置燃料全部为气体燃料时，USC 型裂解炉多采纳侧壁无焰烧嘴；如装置需要使用部分液体燃料时，则采纳侧壁烧嘴和底部烧嘴联合布置的方案。底部烧嘴可烧气也可烧油，其供热量可占总热负荷的 60％-70％。由于 USC 型裂解炉辐射盘管为小管径短管长炉管，单管处理能力低，每台裂解炉盘管数较多。为保证对流段进料能均匀地分配到每根辐射盘管，在辐射盘管入口设置了文丘里喷管。图 1-22 是 USC 型裂解炉结构示意图。图 1-22 USC 型裂解炉结构示意图③ 凯洛格(Kellogg)公司的毫秒炉凯洛格公司的毫秒炉为立管式裂解炉，其辐射盘管为单程直管。对流段在辐射室上侧，原料和稀释蒸汽在对流段预热至横跨温度...
