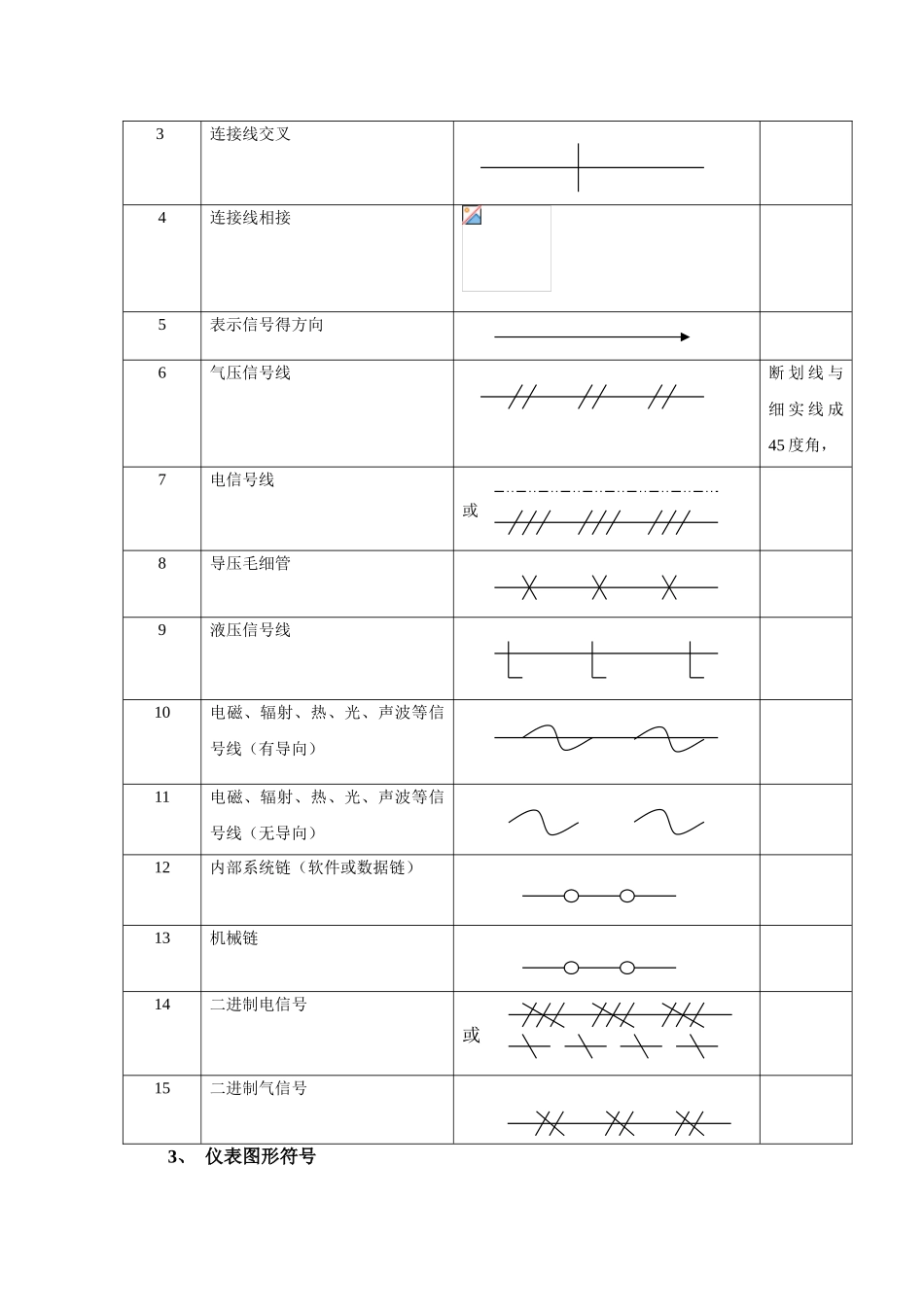

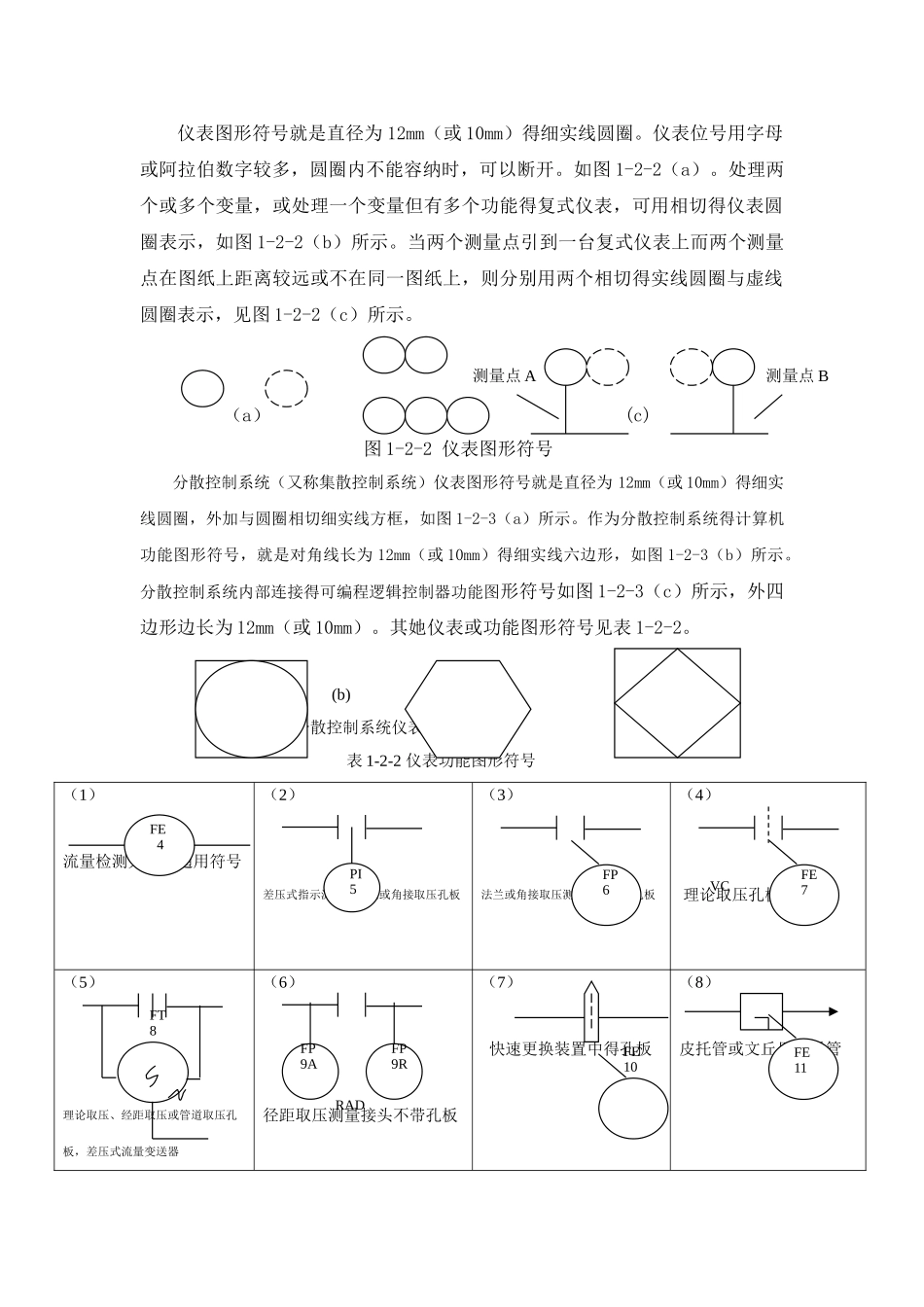

常用仪表、控制图形符号一、图形符号1、 测量点测量点（包括检出元件）就是由过程设备或管道符号引到仪表圆圈得连接引线得起点，一般无特定得图形符号，如图 1-2-1(a)所示。 (a) (b) 图 1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中得位置时，可在引线得起点加一个直径为 2 mm 得小圆符号或加虚线，如图 1-2-1（b）所示。必要时，检出元件或检出仪表可以用表 1-2-2 所列得图形符号表示。2、 连接线图形符号仪表圆圈与过程测量点得连接引线。通用得仪表信号线与能源线得符号就是细实线。当有必要标注能源类别时，可采纳相应得缩写标注在能源线符号之上。例如 AS-014 为 0、14MPa 得空气源，ES-24DC 为 24V 得直流电源。当通用得仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成 45 度角）。仪表连接图形符号见表 1-2-1。表 1-2-1 仪表连线符号表序 号类 别图 形 符 号备 注1仪表与工艺设备、管道上测量点得连接线或机械连动线 （细实线：下同）2通用得仪表信号线测量点测量点测量点3连接线交叉4连接线相接5表示信号得方向6气压信号线断 划 线 与细 实 线 成45 度角，7电信号线或8导压毛细管9液压信号线10电磁、辐射、热、光、声波等信号线（有导向）11电磁、辐射、热、光、声波等信号线（无导向）12内部系统链（软件或数据链）13机械链14二进制电信号或15二进制气信号3、 仪表图形符号仪表图形符号就是直径为 12mm（或 10mm）得细实线圆圈。仪表位号用字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。如图 1-2-2（a）。处理两个或多个变量，或处理一个变量但有多个功能得复式仪表，可用相切得仪表圆圈表示，如图 1-2-2（b）所示。当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切得实线圆圈与虚线圆圈表示，见图 1-2-2（c）所示。 （a） (b) (c) 图 1-2-2 仪表图形符号 分散控制系统（又称集散控制系统）仪表图形符号就是直径为 12mm（或 10mm）得细实线圆圈，外加与圆圈相切细实线方框，如图 1-2-3（a）所示。作为分散控制系统得计算机功能图形符号，就是对角线长为 12mm（或 10mm）得细实线六边形，如图 1-2-3（b）所示。分散控制系统内部连接得可编程逻辑控制器功能图形符号如图 1-2-3（c）所示，外四边形边长为 12mm（或 10mm）。其她仪表或功能图形符号见...
