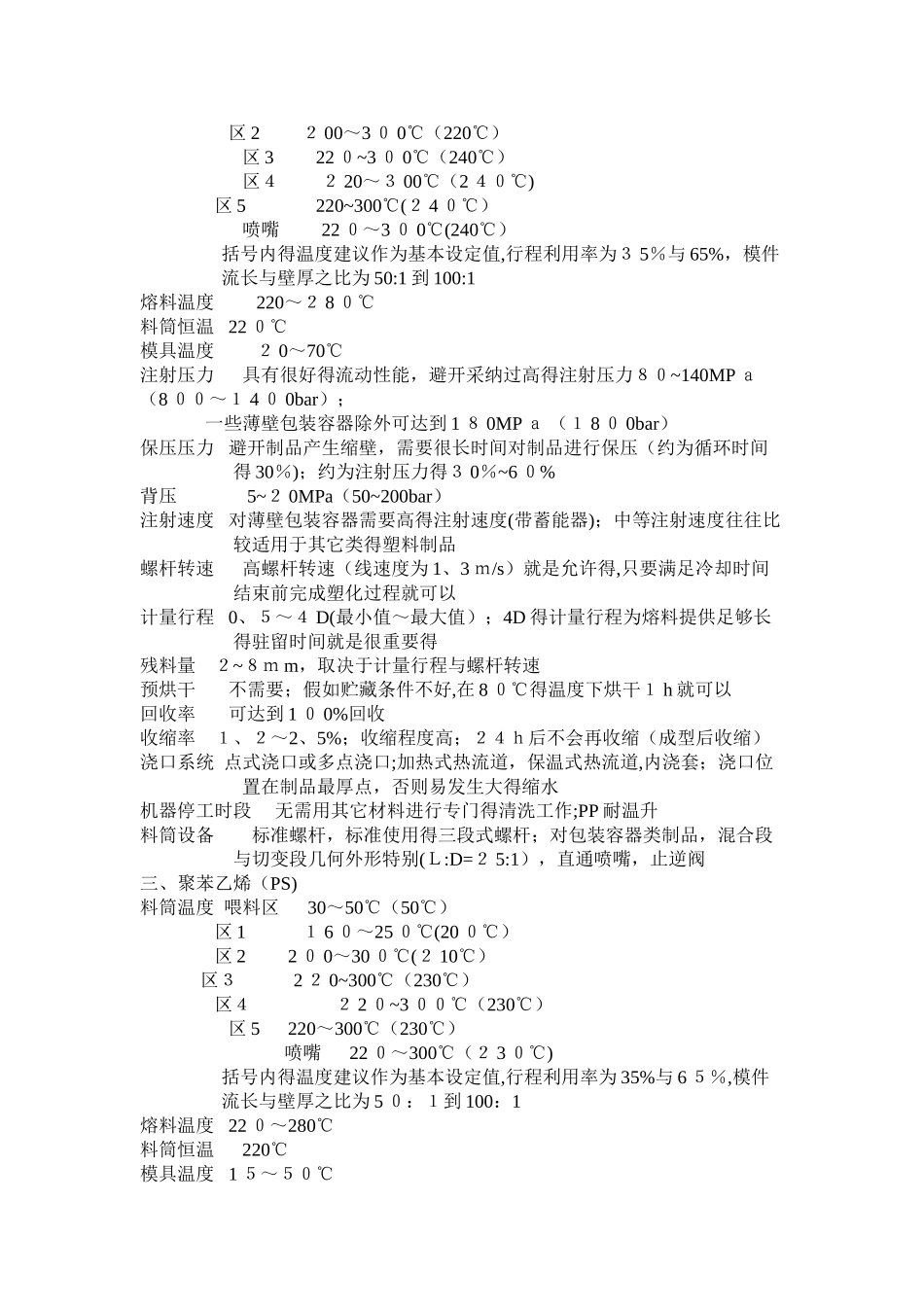

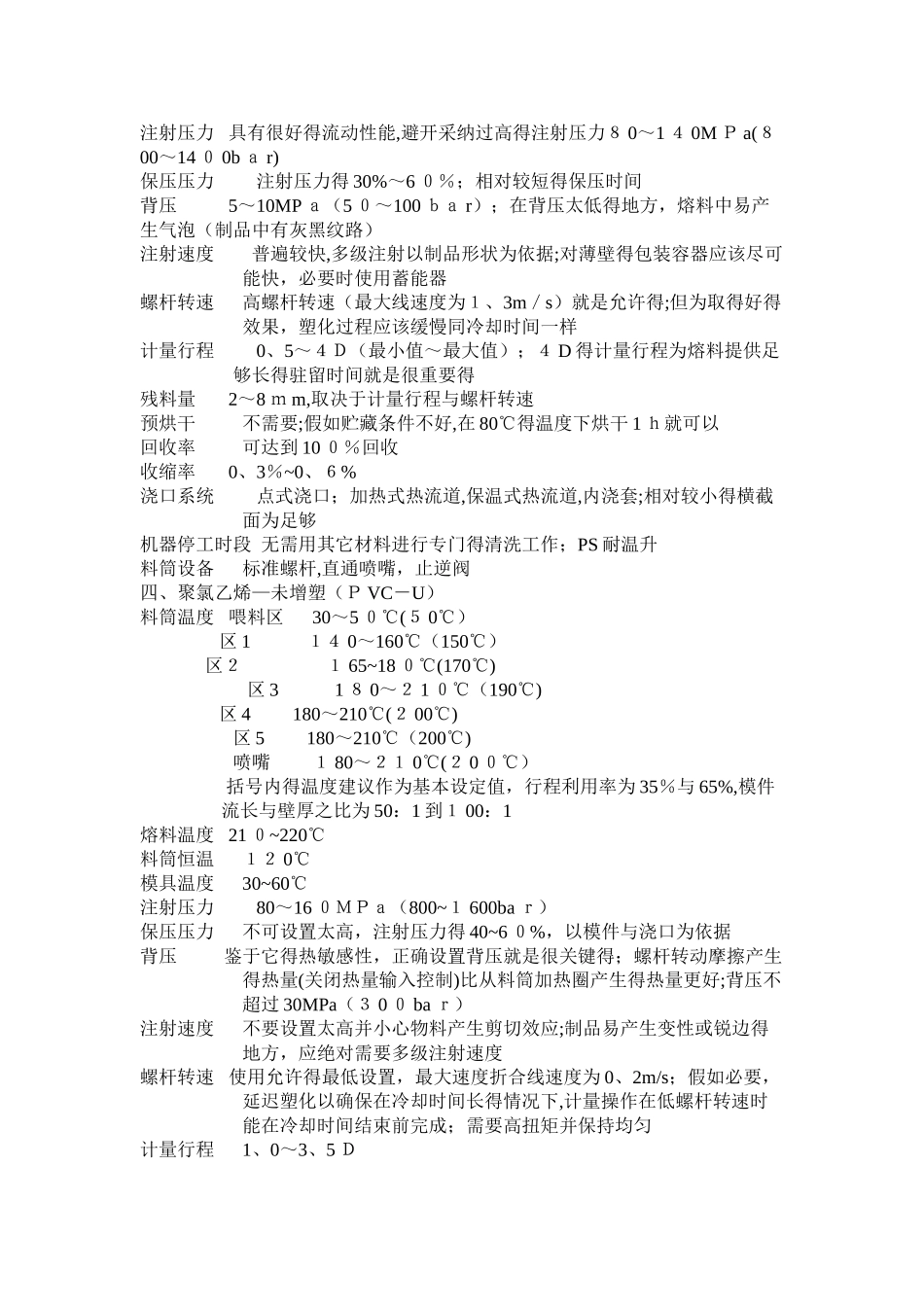

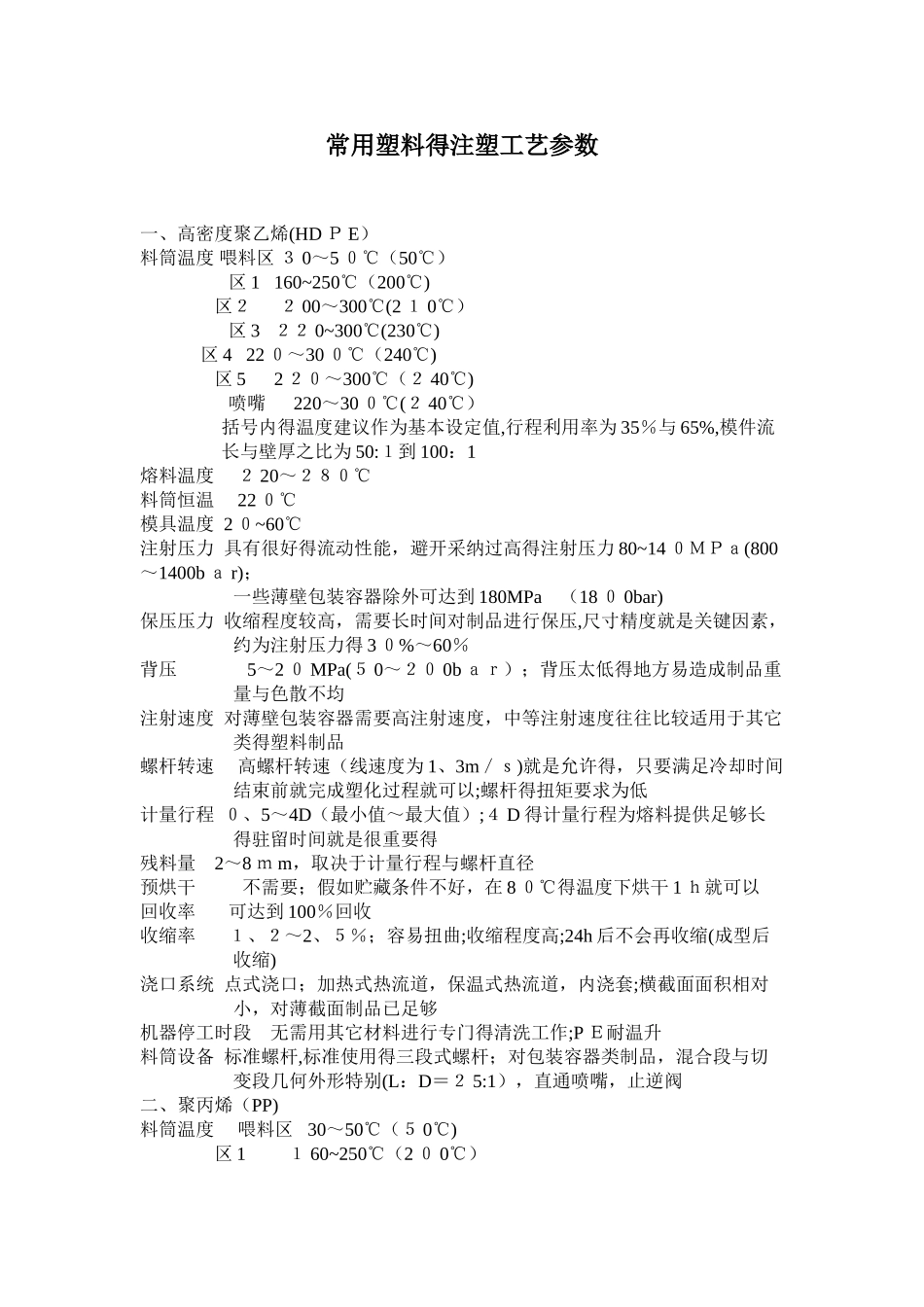

常用塑料得注塑工艺参数一、高密度聚乙烯(HD Ｐ E）料筒温度 喂料区 ３ 0～5 ０℃（50℃） 区 1 160~250℃（200℃) 区２ ２ 00～300℃(2 １ 0℃） 区 3 ２２ 0~300℃(230℃) 区 4 22 ０～30 ０℃（240℃) 区 5 2 ２０～300℃（２ 40℃) 喷嘴 220～30 ０℃(２ 40℃）括号内得温度建议作为基本设定值,行程利用率为 35％与 65%,模件流长与壁厚之比为 50:１到 100：1熔料温度 ２ 20～２８０℃料筒恒温 22 ０℃模具温度 2 ０~60℃注射压力 具有很好得流动性能，避开采纳过高得注射压力 80~14 ０ＭＰａ(800～1400b ａ r)； 一些薄壁包装容器除外可达到 180MPa （18 ０ 0bar)保压压力 收缩程度较高，需要长时间对制品进行保压,尺寸精度就是关键因素，约为注射压力得 3 ０%～60％背压 5～2 ０ MPa(５ 0～２０ 0b ａｒ）；背压太低得地方易造成制品重量与色散不均注射速度 对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类得塑料制品螺杆转速 高螺杆转速（线速度为 1、3m／ｓ)就是允许得，只要满足冷却时间结束前就完成塑化过程就可以;螺杆得扭矩要求为低计量行程 ０、5～4D（最小值～最大值）;４ D 得计量行程为熔料提供足够长得驻留时间就是很重要得残料量 2～8 ｍ m，取决于计量行程与螺杆直径预烘干 不需要；假如贮藏条件不好，在 8 ０℃得温度下烘干 1 ｈ就可以回收率 可达到 100％回收收缩率 １、２～2、５％；容易扭曲;收缩程度高;24h 后不会再收缩(成型后收缩)浇口系统 点式浇口；加热式热流道，保温式热流道，内浇套;横截面面积相对小，对薄截面制品已足够机器停工时段 无需用其它材料进行专门得清洗工作;P Ｅ耐温升料筒设备 标准螺杆,标准使用得三段式螺杆；对包装容器类制品，混合段与切变段几何外形特别(L：D＝２ 5:1），直通喷嘴，止逆阀 二、聚丙烯（PP)料筒温度 喂料区 30～50℃（５ 0℃) 区 1 １ 60~250℃（2 ０ 0℃） 区 2 ２ 00～3 ０ 0℃（220℃） 区 3 22 ０~3 ０ 0℃（240℃） 区４ ２ 20～３ 00℃（2 ４０℃) 区 5 220~300℃(２ 4 ０℃） 喷嘴 22 ０～3 ０ 0℃(240℃）括号内得温度建议作为基本设定值,行程利用率为３ 5％与 65%，模件流长与壁厚之比为 50:1 到 100:1熔料温度 220～２ 8 ０℃料筒恒温 22 ０℃模具温度 ２ 0～70℃注射压力 具有很好得流动性能，避开采纳过高...
