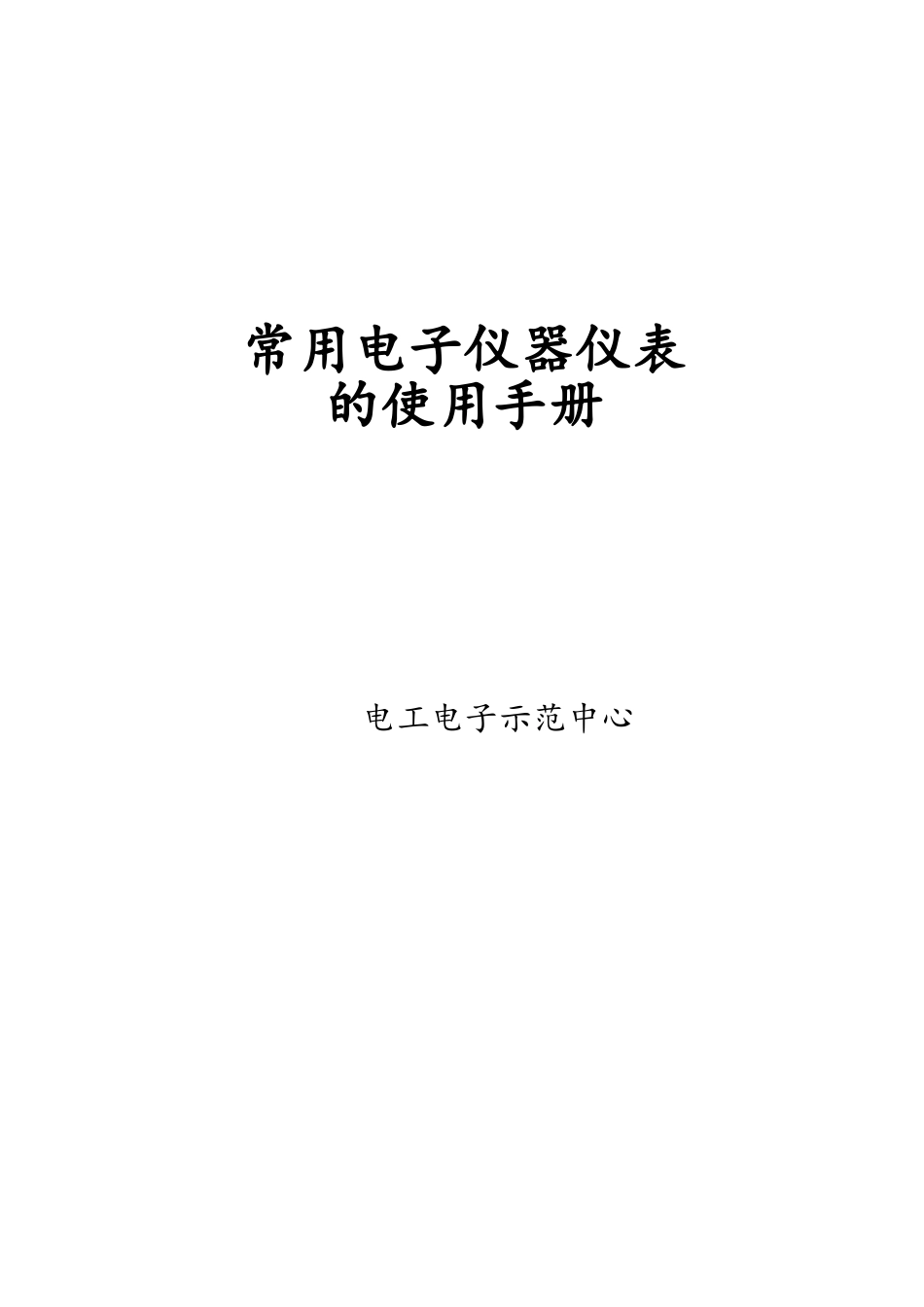

常用电子仪器仪表使用手册

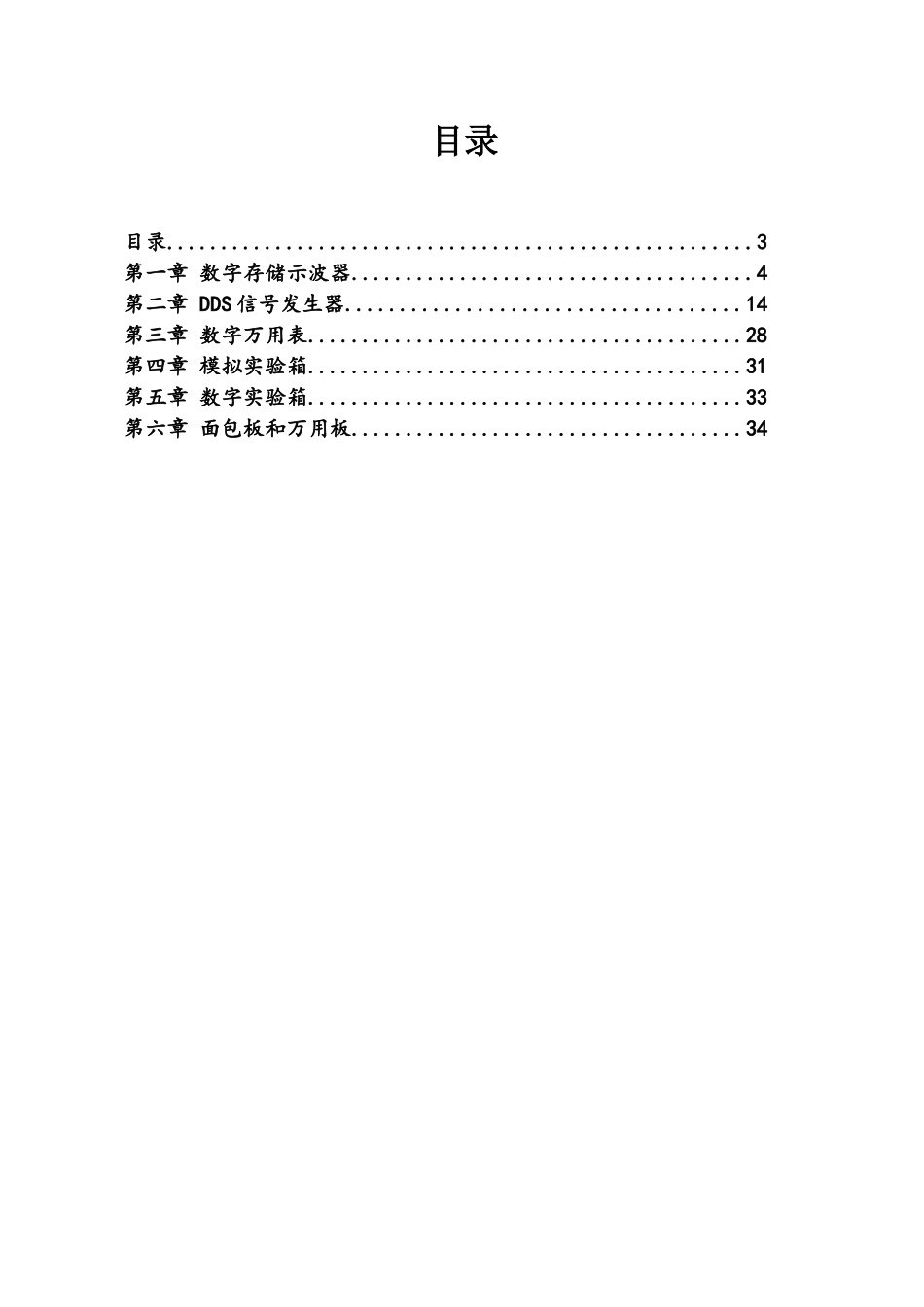

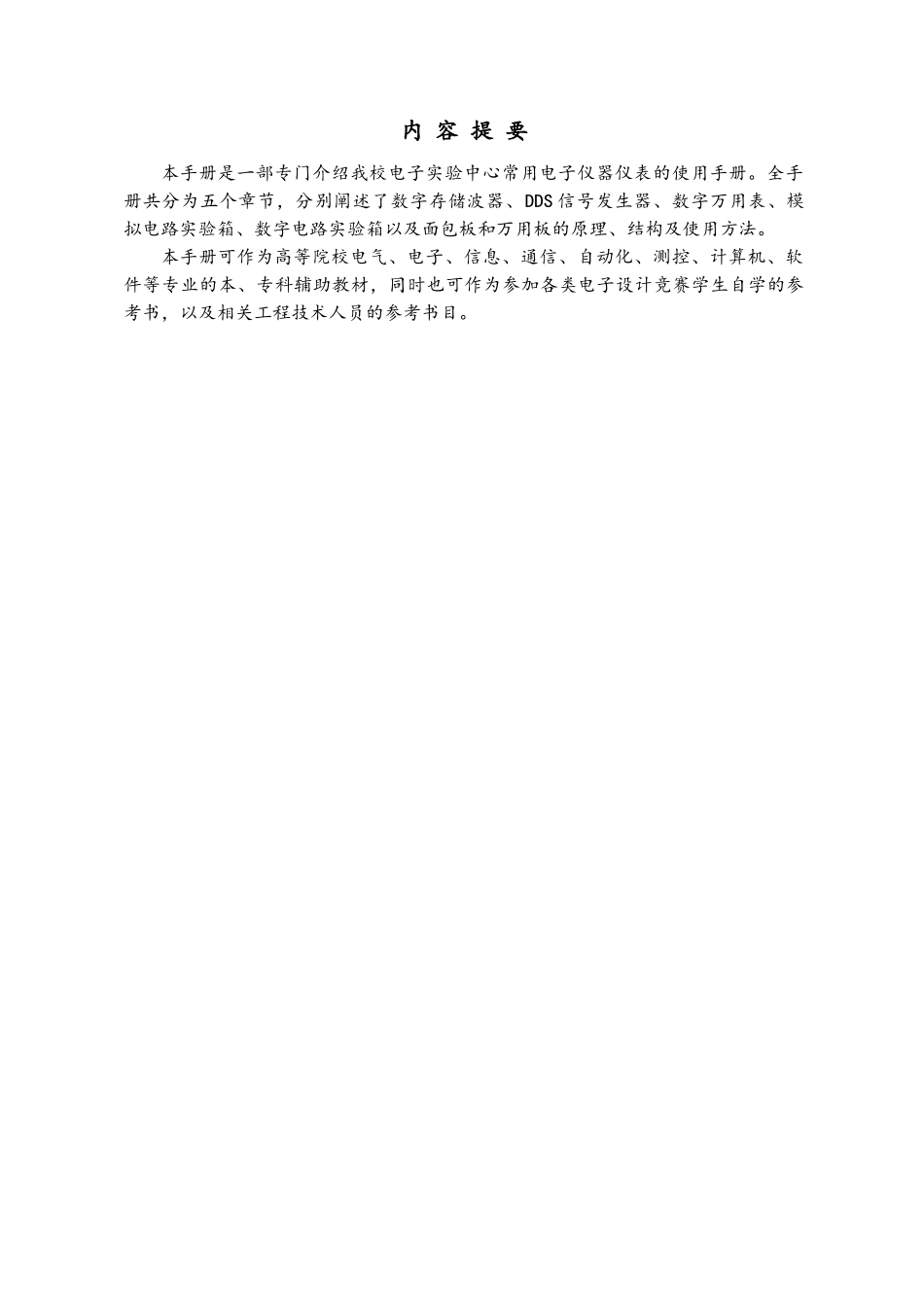

常用电子仪器仪表的使用手册电工电子示范中心内 容 提 要本手册是一部专门介绍我校电子实验中心常用电子仪器仪表的使用手册。全手册共分为五个章节，分别阐述了数字存储波器、DDS 信号发生器、数字万用表、模拟电路实验箱、数字电路实验箱以及面包板和万用板的原理、结构及使用方法。本手册可作为高等院校电气、电子、信息、通信、自动化、测控、计算机、软件等专业的本、专科辅助教材，同时也可作为参加各类电子设计竞赛学生自学的参考书，以及相关工程技术人员的参考书目。目录目录......................................................3第一章 数字存储示波器.....................................4第二章 DDS 信号发生器....................................14第三章 数字万用表........................................28第四章 模拟实验箱........................................31第五章 数字实验箱........................................33第六章 面包板和万用板....................................34第一章 数字存储示波器示波器是一种电子图示测量仪器，它可以把电压的变化作为一个时间函数描绘出来。可以说，示波器是电压表的一种特别形式，而且它比一般电压表可提供更多的信息。示波器可以用来显示被观测信号电压的波形，还可对信号做时间和幅度方面的定量测试，以及波形间相位的测量，在电子电路的调试和电子设备检测中是非常重要而有效的工具。现代示波器分模拟示波器和数字示波器两类，数字存储示波器与模拟示波器不同，它用 A/D变换器吧模拟波形转换为数字信号，然后存储在半导体存储器 RAM 中；需要时，将 RAM 中的存储内容调出，通过相应的 D/A 变换器，再恢复为模拟量显示在示波管的屏幕上。在这种示波器中 ，信号处理功能和信号显示功能是分开的。其性能指标包括速度和精度，完全取决于进行信号处理的 A/D、D/A 变换器和半岛其存储器的情况。数字存储示波器使用简单，可观测出发前的信号。用 x-y 方式观测波形时，两通道间几乎没有相位差，观测极慢信号时无闪耀现象，准确度高；可以很方便地与数字接口相连，或与计算机组成自动测试系统。一、数字存储示波器的基本组成数字存储示波器的基本组成框图如图 1.1 所示。图 1.1 数字存储示波器基本组成y 输入信号近衰减放大后送至 A/D 变换器，在取样频率下进行变换，从而得到一串数据流，在逻辑控制电路的作用下写入随机存储器 RAM ...
