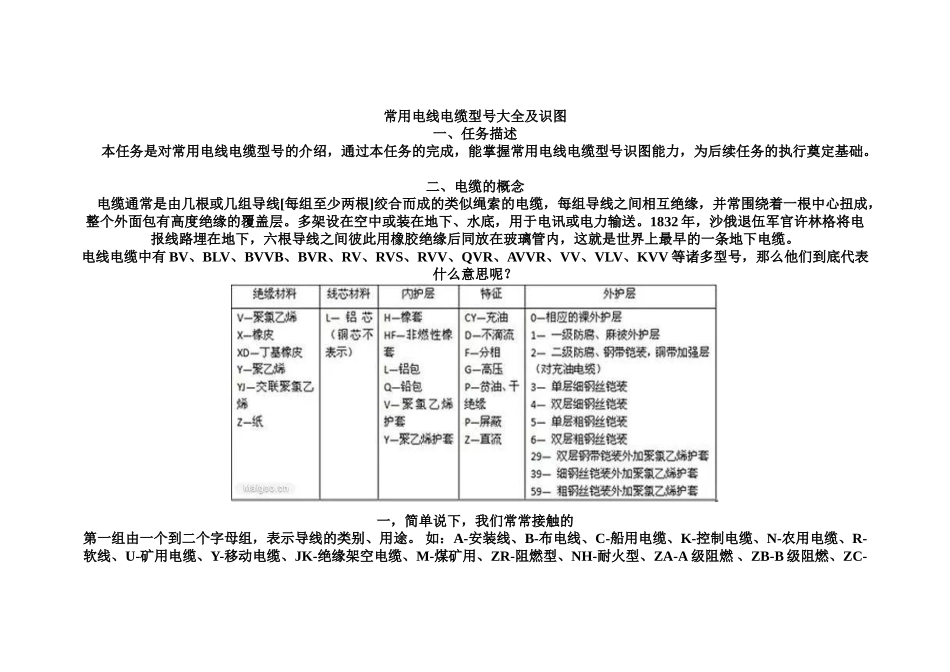

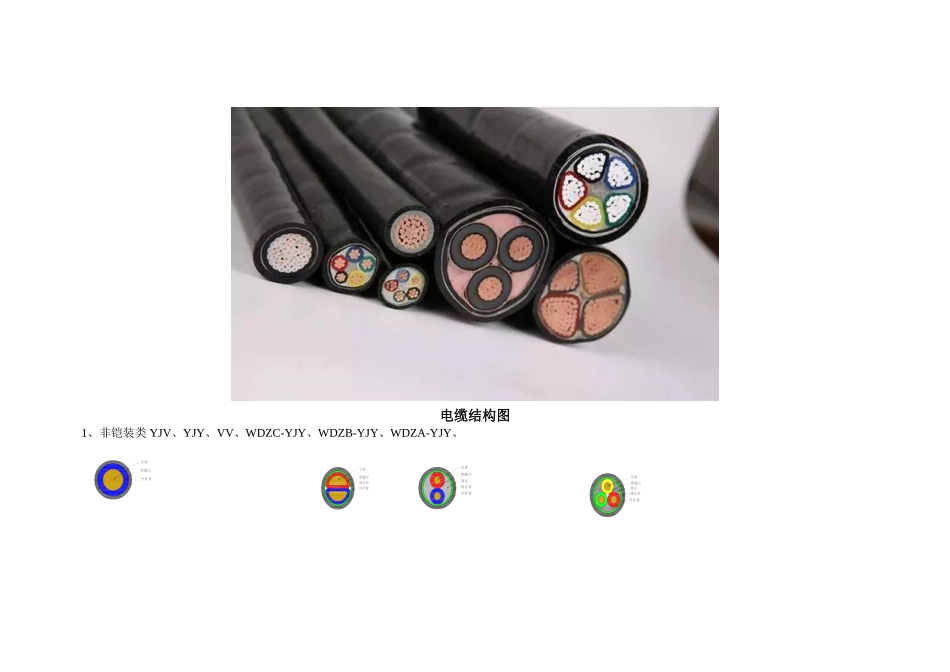

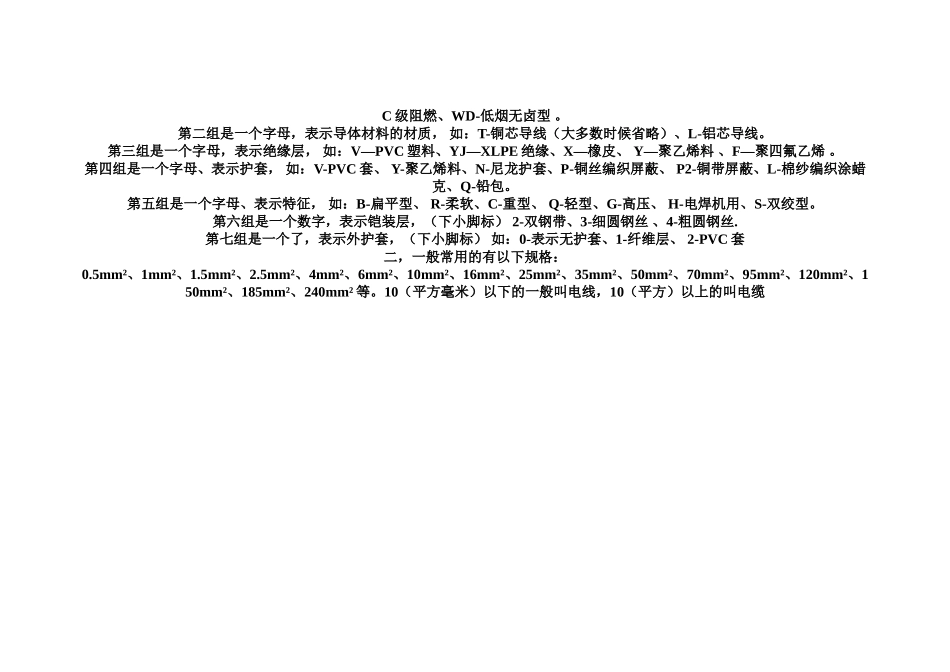

常用电线电缆型号大全及识图一、任务描述 本任务是对常用电线电缆型号的介绍，通过本任务的完成，能掌握常用电线电缆型号识图能力，为后续任务的执行奠定基础。 二、电缆的概念 电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底，用于电讯或电力输送。1832 年，沙俄退伍军官许林格将电报线路埋在地下，六根导线之间彼此用橡胶绝缘后同放在玻璃管内，这就是世界上最早的一条地下电缆。 电线电缆中有 BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV 等诸多型号，那么他们到底代表什么意思呢？ 一，简单说下，我们常常接触的第一组由一个到二个字母组，表示导线的类别、用途。 如：A-安装线、B-布电线、C-船用电缆、K-控制电缆、N-农用电缆、R-软线、U-矿用电缆、Y-移动电缆、JK-绝缘架空电缆、M-煤矿用、ZR-阻燃型、NH-耐火型、ZA-A 级阻燃 、ZB-B 级阻燃、ZC-C 级阻燃、WD-低烟无卤型 。第二组是一个字母，表示导体材料的材质， 如：T-铜芯导线（大多数时候省略）、L-铝芯导线。第三组是一个字母，表示绝缘层， 如：V—PVC 塑料、YJ—XLPE 绝缘、X—橡皮、 Y—聚乙烯料 、F—聚四氟乙烯 。第四组是一个字母、表示护套， 如：V-PVC 套、 Y-聚乙烯料、N-尼龙护套、P-铜丝编织屏蔽、 P2-铜带屏蔽、L-棉纱编织涂蜡克、Q-铅包。第五组是一个字母、表示特征， 如：B-扁平型、 R-柔软、C-重型、 Q-轻型、G-高压、 H-电焊机用、S-双绞型。第六组是一个数字，表示铠装层，（下小脚标） 2-双钢带、3-细圆钢丝 、4-粗圆钢丝.第七组是一个了，表示外护套，（下小脚标） 如：0-表示无护套、1-纤维层、 2-PVC 套 二，一般常用的有以下规格：0.5mm²、1mm²、1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm² 等。10（平方毫米）以下的一般叫电线，10（平方）以上的叫电缆 电缆结构图1、非铠装类 YJV、YJY、VV、WDZC-YJY、WDZB-YJY、WDZA-YJY、 单芯 两等芯（70mm2 及以上） 两等芯（70mm2 以下） 三等芯（70mm2 以下） 三等芯（70mm2 及以上） 四等芯（70mm2 以下） 四等芯（70mm2 及以上） 3+1 芯（70mm2 以下） 3+1 芯（70mm2 及以上） 3+1 芯大零线（70mm2 及以上） ...
