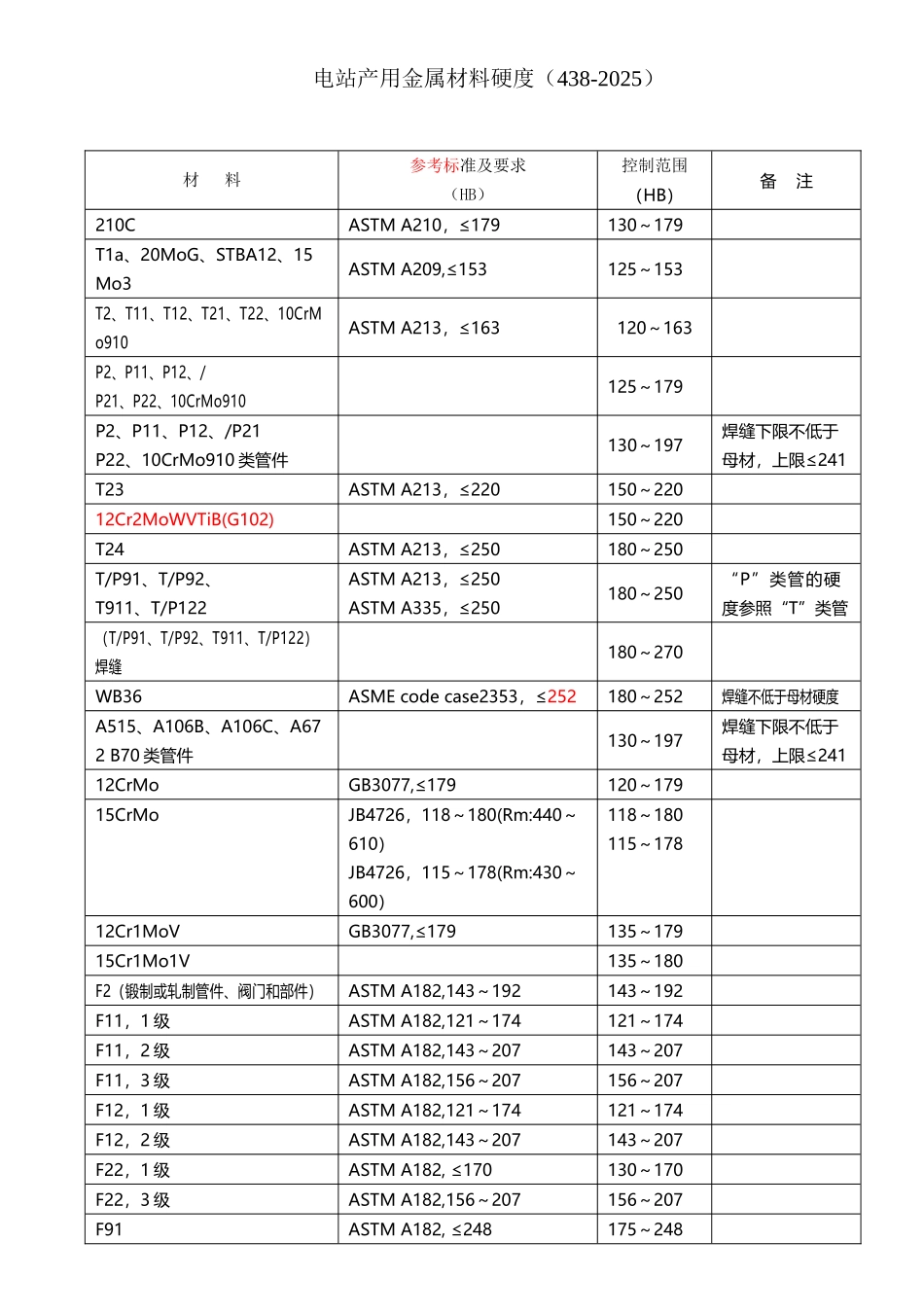

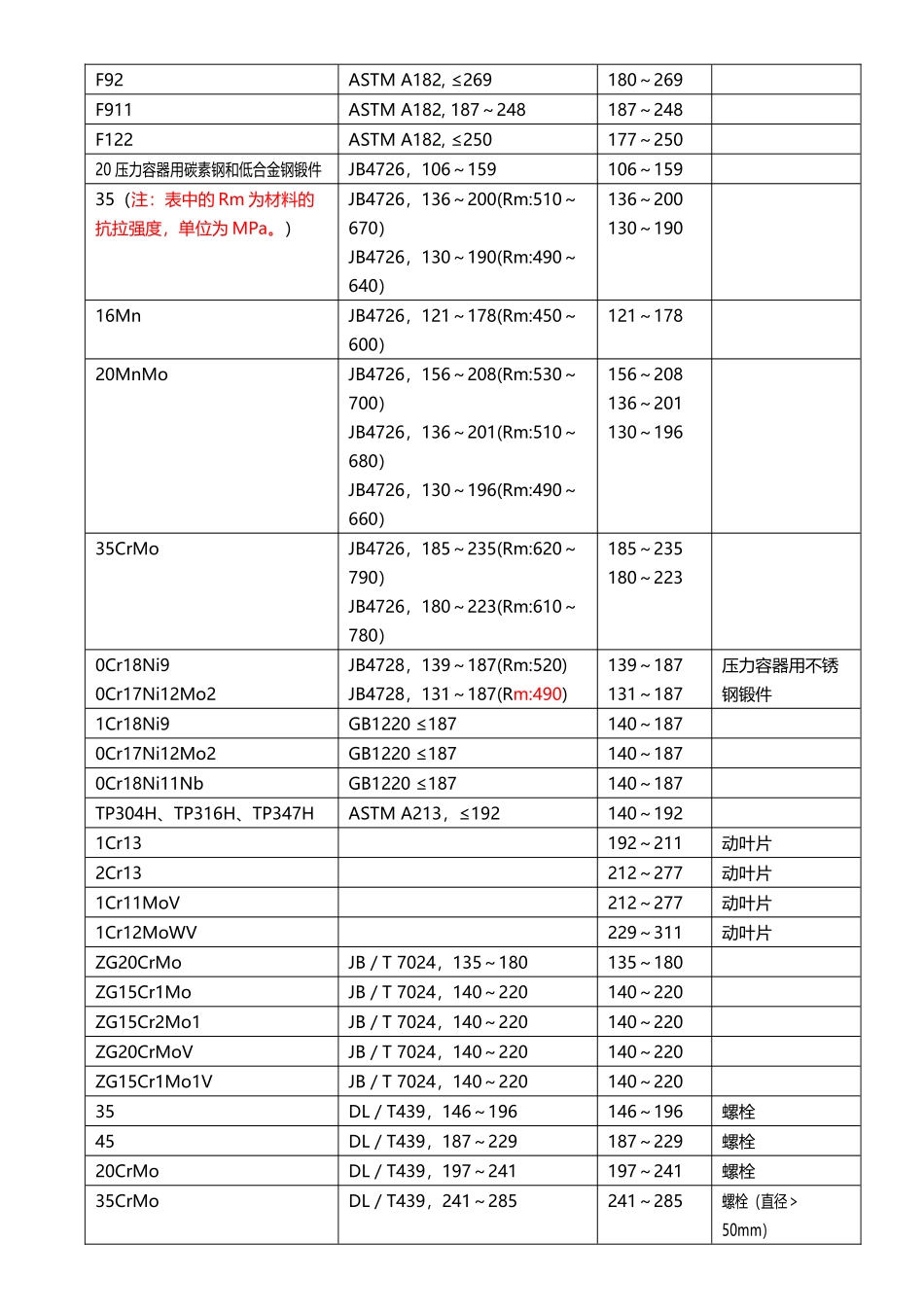

常用金属材料硬度(3 页)Good is good, but better carries it.精益求精，善益求善。电站产用金属材料硬度（438-2025）材 料参考标准及要求（HB）控制范围（HB）备 注210CASTM A210，≤179130～179T1a、20MoG、STBA12、15Mo3ASTM A209,≤153125～153T2、T11、T12、T21、T22、10CrMo910ASTM A213，≤163120～163P2、P11、P12、/P21、P22、10CrMo910125～179P2、P11、P12、/P21P22、10CrMo910 类管件130～197焊缝下限不低于母材，上限≤241T23ASTM A213，≤220150～22012Cr2MoWVTiB(G102)150～220T24ASTM A213，≤250180～250T/P91、T/P92、T911、T/P122ASTM A213，≤250ASTM A335，≤250180～250“P”类管的硬度参照“T”类管（T/P91、T/P92、T911、T/P122）焊缝180～270WB36ASME code case2353，≤252180～252焊缝不低于母材硬度A515、A106B、A106C、A672 B70 类管件130～197焊缝下限不低于母材，上限≤24112CrMoGB3077,≤179120～17915CrMoJB4726，118～180(Rm:440～610）JB4726，115～178(Rm:430～600）118～180115～17812Cr1MoVGB3077,≤179135～17915Cr1Mo1V135～180F2（锻制或轧制管件、阀门和部件）ASTM A182,143～192143～192F11，1 级ASTM A182,121～174121～174F11，2 级ASTM A182,143～207143～207F11，3 级ASTM A182,156～207156～207F12，1 级ASTM A182,121～174121～174F12，2 级ASTM A182,143～207143～207F22，1 级ASTM A182, ≤170130～170F22，3 级ASTM A182,156～207156～207F91ASTM A182, ≤248175～248F92ASTM A182, ≤269180～269F911ASTM A182, 187～248187～248F122ASTM A182, ≤250177～25020 压力容器用碳素钢和低合金钢锻件JB4726，106～159106～15935（注：表中的 Rm 为材料的抗拉强度，单位为 MPa。）JB4726，136～200(Rm:510～670）JB4726，130～190(Rm:490～640）136～200130～19016MnJB4726，121～178(Rm:450～600）121～17820MnMoJB4726，156～208(Rm:530～700）JB4726，136～201(Rm:510～680）JB4726，130～196(Rm:490～660）156～208136～201130～19635CrMoJB4726，185～235(Rm:620～790）JB4726，180～223(Rm:610～780）185～235180～2230Cr18Ni90Cr17Ni12Mo2JB4728，139～187(Rm:520)JB4728，131～187(Rm:490)139～187131～187压力容器用不锈钢锻件1Cr18Ni9GB1220 ≤187140～1870Cr17Ni12Mo2GB1220 ≤187140～1870Cr18Ni11NbGB1220 ≤187140～187TP304H、...
