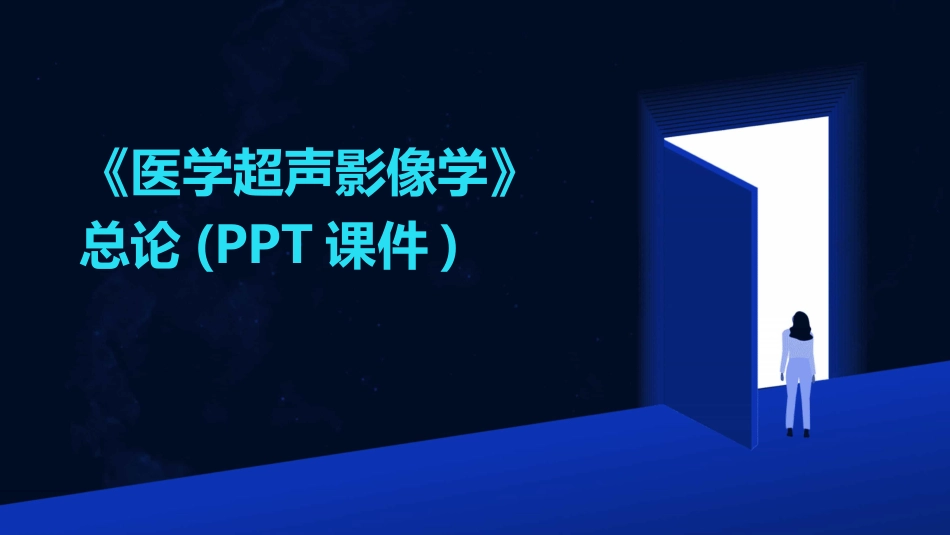

《医学超声影像学》总论(PPT课件)VIP专享VIP免费

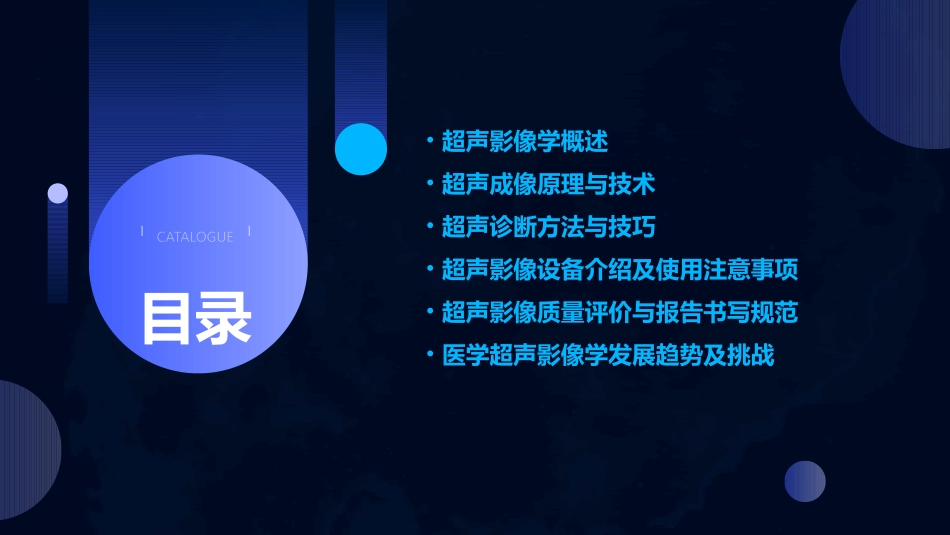

《医学超声影像学》总论(PPT课件)CATALOGUE目录•超声影像学概述•超声成像原理与技术•超声诊断方法与技巧•超声影像设备介绍及使用注意事项•超声影像质量评价与报告书写规范•医学超声影像学发展趋势及挑战01超声影像学概述超声影像学是利用超声波在人体组织中的传播和反射特性，通过接收、处理和分析回声信号，获取人体内部结构和功能信息的一门医学技术。自20世纪50年代超声技术应用于医学领域以来，经历了A型、B型、M型、D型等发展阶段，目前已成为临床医学中不可或缺的影像诊断工具。超声影像学定义与发展发展历程定义诊断应用01超声影像学可用于诊断各种疾病，如心血管疾病、腹部疾病、妇产科疾病、浅表器官疾病等。通过超声检查，医生可以了解病变的位置、大小、形态以及与周围组织的关系等信息。治疗应用02超声影像学还可用于治疗，如超声引导下穿刺活检、超声引导下介入治疗等。通过实时超声监测，医生可以准确地定位病变，提高治疗的准确性和安全性。科研应用03超声影像学在医学研究中也有广泛应用，如用于动物实验、药物研发、生物医学工程等领域。通过超声检查，可以获取实验动物或人体内部结构和功能信息，为科研提供有力支持。超声影像学在医学领域应用超声影像学与X线影像都是医学影像技术的重要组成部分，但二者成像原理不同。X线影像利用X射线的穿透性和荧光效应成像，而超声影像学利用超声波的反射和传播特性成像。因此，二者在图像特点、应用范围等方面存在差异。与X线影像比较CT和MRI是另外两种重要的医学影像技术，它们与超声影像学在成像原理、图像分辨率、检查费用等方面存在差异。CT利用X射线和计算机技术成像，具有较高的空间分辨率；MRI利用磁场和射频脉冲成像，对软组织分辨率较高。而超声影像学具有实时性、便携性等优点，在某些方面具有独特优势。与CT、MRI比较超声影像学与其他影像技术比较02超声成像原理与技术超声波产生与传播超声波的产生利用压电效应，通过特定频率的交变电压激发压电晶体产生机械振动，从而产生超声波。超声波的传播超声波在介质中传播时，遵循声波的传播规律，如反射、折射、散射等。其传播速度与介质的密度和弹性模量有关。超声波的衰减随着传播距离的增加，超声波的能量逐渐衰减，主要是由于介质的吸收和散射作用。探头用于发射和接收超声波的装置，通常由压电晶体、匹配层、背衬等组成。不同类型的探头具有不同的频率和特性，适用于不同的检查部位和目的。超声换能器将电能转换为声能或将声能转换为电能的装置，是实现超声成像的关键部件。探头的分类根据使用方式和频率范围，探头可分为线阵探头、凸阵探头、相控阵探头等。超声换能器与探头D型超声利用多普勒效应原理，检测运动目标（如心脏、血管等）的速度和方向信息，以彩色编码的方式显示出来。具有直观、准确、可定量等优点。A型超声以波幅的高低表示反射信号的强弱，显示的是一种“回声图”。主要用于眼科和颅内占位性病变的诊断。B型超声将回声信号以光点的形式显示出来，构成被探查部位的二维切面图像。具有实时动态、无创伤、无痛苦、可重复性强等优点。M型超声主要用于心脏和大血管的检查，可显示心脏各层结构在心动周期中的活动情况。超声成像模式及特点03超声诊断方法与技巧通过测量不同组织界面的反射回声时间，得到不同组织的声阻抗，以判别病变组织性质。A型超声法将回声信号以光点的形式显示出来，为灰度调制型，其亮度随回声的强弱而变化。B型超声法主要用于心脏和大血管的检查，通过在单声束B型超声图像中加入了慢扫描锯齿波，使回声光点从左向右自行移动、扫描。M型超声法利用多普勒效应原理，对运动的脏器和血流进行检测，按多普勒的频谱曲线形态来判定血流的性质和计算血流参数。D型超声法超声诊断基本方法肝囊肿胆囊结石子宫肌瘤卵巢囊肿常见疾病超声表现及诊断依据01020304在超声图像上表现为圆形或椭圆形无回声区，壁薄而光滑，后方回声增强。胆囊内出现形态稳定的强回声光团，后方伴有声影，改变体位时结石可移动。子宫内出现低回声或等回声团块，边界清晰，内部回声均匀或不均匀。卵巢内出现圆形或椭圆形无回声区，壁薄光滑，内可有分隔。在...
