幕墙工程特殊部位及特殊工艺施工措施

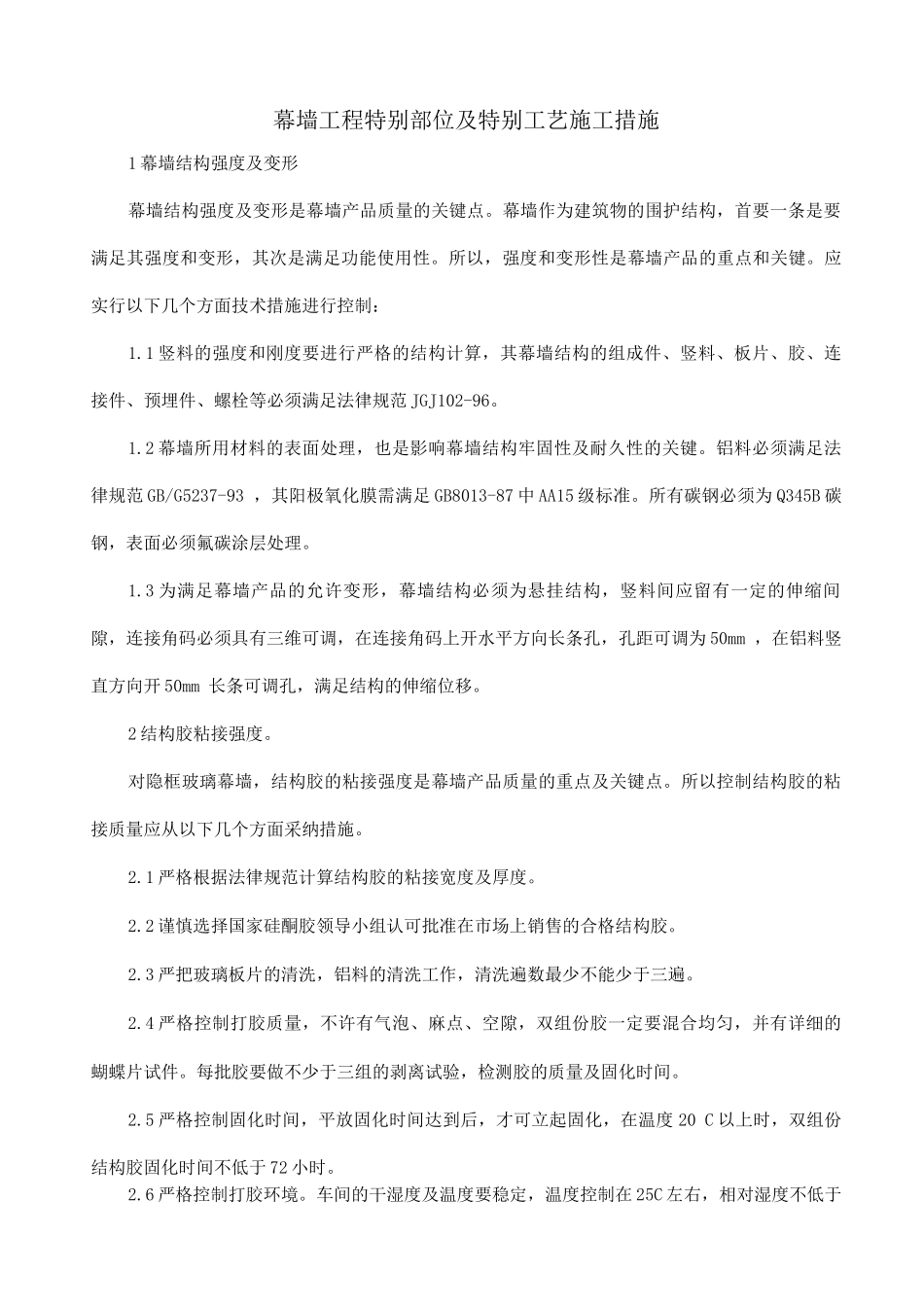

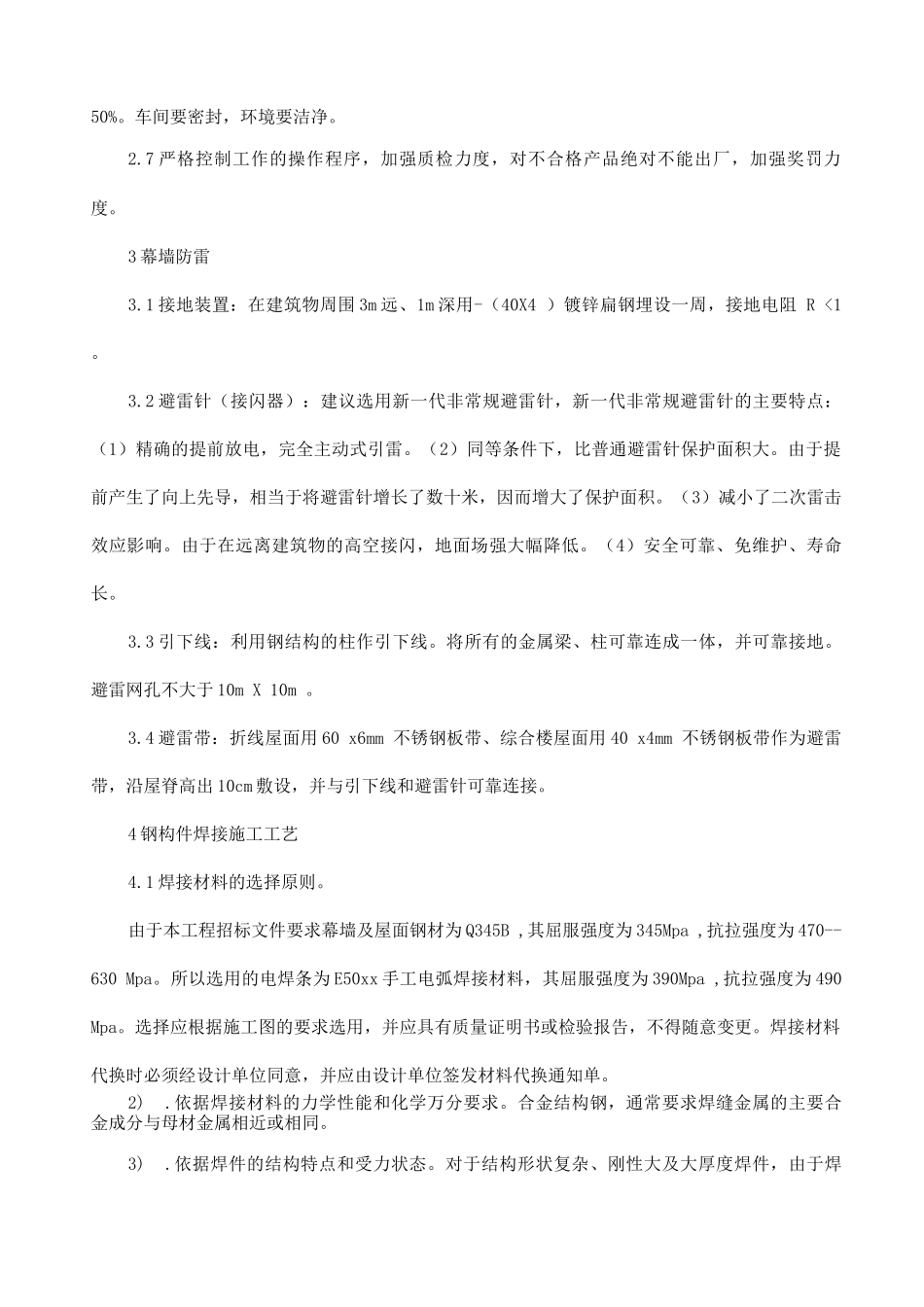

幕墙工程特别部位及特别工艺施工措施1 幕墙结构强度及变形幕墙结构强度及变形是幕墙产品质量的关键点。幕墙作为建筑物的围护结构，首要一条是要满足其强度和变形，其次是满足功能使用性。所以，强度和变形性是幕墙产品的重点和关键。应实行以下几个方面技术措施进行控制：1.1 竖料的强度和刚度要进行严格的结构计算，其幕墙结构的组成件、竖料、板片、胶、连接件、预埋件、螺栓等必须满足法律规范 JGJ102-96。1.2 幕墙所用材料的表面处理，也是影响幕墙结构牢固性及耐久性的关键。铝料必须满足法律规范 GB/G5237-93 ，其阳极氧化膜需满足 GB8013-87 中 AA15 级标准。所有碳钢必须为 Q345B 碳钢，表面必须氟碳涂层处理。1.3 为满足幕墙产品的允许变形，幕墙结构必须为悬挂结构，竖料间应留有一定的伸缩间隙，连接角码必须具有三维可调，在连接角码上开水平方向长条孔，孔距可调为 50mm ，在铝料竖直方向开 50mm 长条可调孔，满足结构的伸缩位移。2 结构胶粘接强度。对隐框玻璃幕墙，结构胶的粘接强度是幕墙产品质量的重点及关键点。所以控制结构胶的粘接质量应从以下几个方面采纳措施。2.1 严格根据法律规范计算结构胶的粘接宽度及厚度。2.2 谨慎选择国家硅酮胶领导小组认可批准在市场上销售的合格结构胶。2.3 严把玻璃板片的清洗，铝料的清洗工作，清洗遍数最少不能少于三遍。2.4 严格控制打胶质量，不许有气泡、麻点、空隙，双组份胶一定要混合均匀，并有详细的蝴蝶片试件。每批胶要做不少于三组的剥离试验，检测胶的质量及固化时间。2.5 严格控制固化时间，平放固化时间达到后，才可立起固化，在温度 20 C 以上时，双组份结构胶固化时间不低于 72 小时。2.6 严格控制打胶环境。车间的干湿度及温度要稳定，温度控制在 25C 左右，相对湿度不低于50%。车间要密封，环境要洁净。2.7 严格控制工作的操作程序，加强质检力度，对不合格产品绝对不能出厂，加强奖罚力度。3 幕墙防雷3.1 接地装置：在建筑物周围 3m 远、1m 深用-（40X4 ）镀锌扁钢埋设一周，接地电阻 R <1 。3.2 避雷针（接闪器）：建议选用新一代非常规避雷针，新一代非常规避雷针的主要特点：（1）精确的提前放电，完全主动式引雷。（2）同等条件下，比普通避雷针保护面积大。由于提前产生了向上先导，相当于将避雷针增长了数十米，因而增大了保护面积。（3）减小了二次雷击效应影响。由于在远离建筑物的高空接闪，地面场强大幅降低。（4）安...
