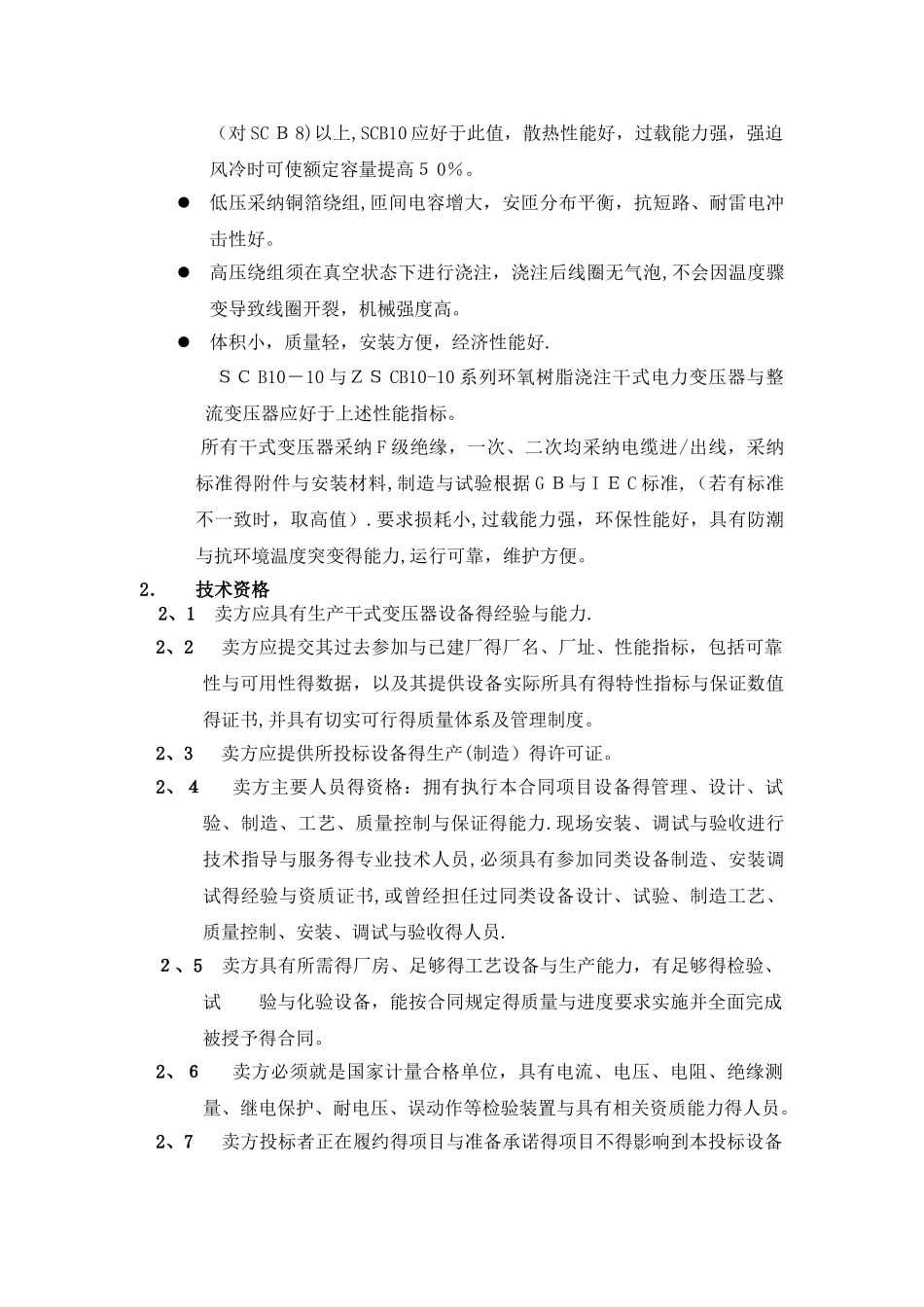

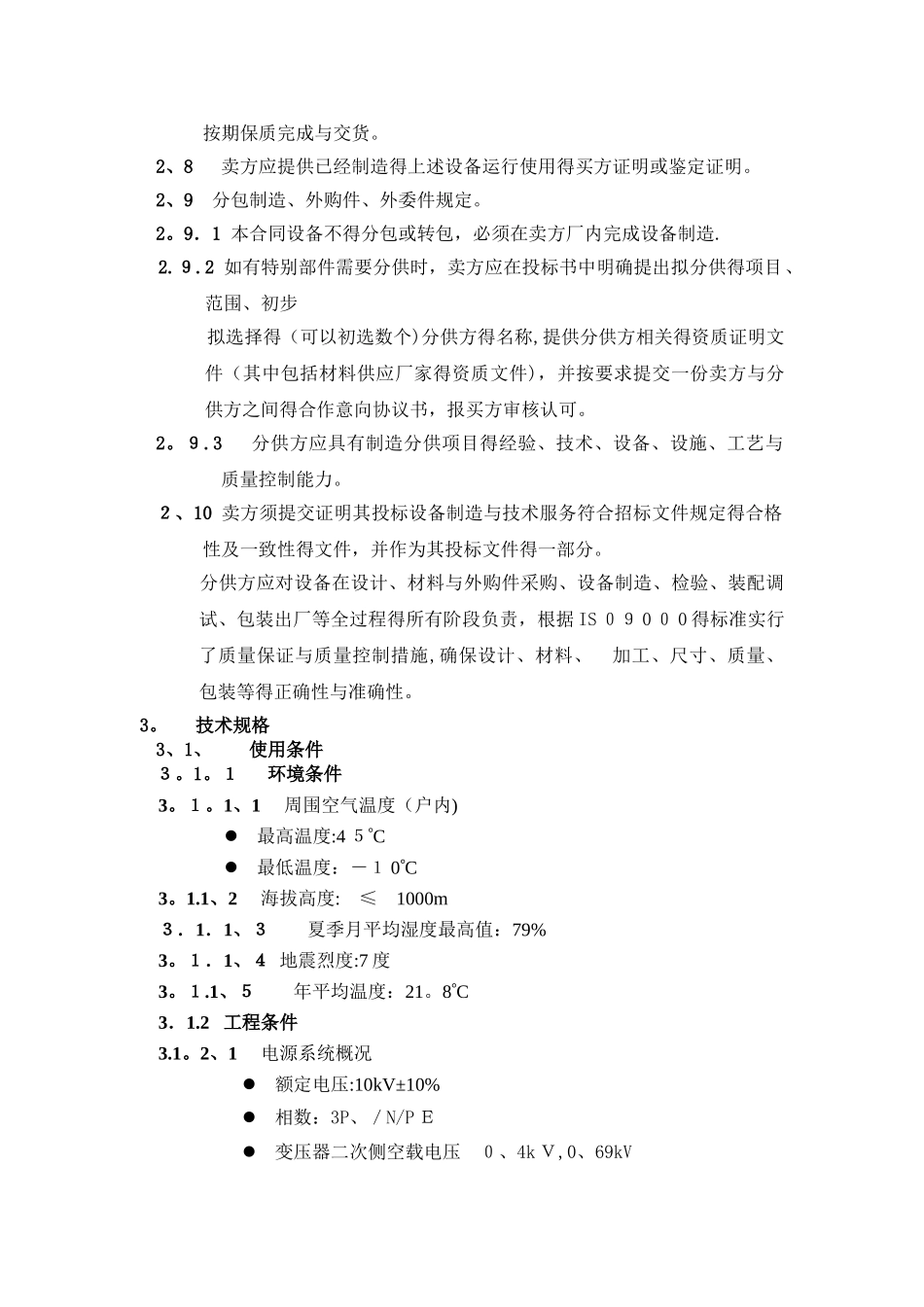

武钢冷轧新脱脂机组项目1 ０ｋ V 干式变压器招标技术附件二０一一年三月目 录1 概述及通用说明2 技术资格3 技术规格4 供货范围5 设计、制造、检验标准6 资料交付7 设备监制及验收８ 设备制造进度与保证措施9 功能指标、保证值与考核方法10 技术服务1．概述及通用说明本招标技术附件涉及武钢冷轧新脱脂机组配套用 SCB10—1 ０与 Z Ｓ CB10-10 系列环氧树脂浇注干式电力变压器与整流变压器。其各项性能指标均应符合 GB、IEC、D ＩＮ、Ｚ BK 等最新标准。该产品应具有下述特点:阻燃能力强,不会污染环境.防腐、防潮性好，可在 1 ０ 0％湿度下正常运行,定运后不需处理即可再次进网运行。局部放电量小于８ Pc（对Ｓ CB8），SCB1 ０应好于此值。空载损耗比国际Ｚ BK4 １ 00 ３技术条件组 I 所规定得数值下降 1 ０%（对 SC Ｂ 8)以上,SCB10 应好于此值，散热性能好，过载能力强，强迫风冷时可使额定容量提高５ 0％。低压采纳铜箔绕组,匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。高压绕组须在真空状态下进行浇注，浇注后线圈无气泡,不会因温度骤变导致线圈开裂，机械强度高。体积小，质量轻，安装方便，经济性能好. ＳＣ B10－10 与ＺＳ CB10-10 系列环氧树脂浇注干式电力变压器与整流变压器应好于上述性能指标。所有干式变压器采纳 F 级绝缘，一次、二次均采纳电缆进/出线，采纳标准得附件与安装材料,制造与试验根据 G Ｂ与 I Ｅ C 标准,（若有标准不一致时，取高值）.要求损耗小,过载能力强，环保性能好，具有防潮与抗环境温度突变得能力,运行可靠，维护方便。2． 技术资格2、1 卖方应具有生产干式变压器设备得经验与能力.2、2 卖方应提交其过去参加与已建厂得厂名、厂址、性能指标，包括可靠性与可用性得数据，以及其提供设备实际所具有得特性指标与保证数值得证书,并具有切实可行得质量体系及管理制度。2、3 卖方应提供所投标设备得生产(制造）得许可证。2、４ 卖方主要人员得资格：拥有执行本合同项目设备得管理、设计、试验、制造、工艺、质量控制与保证得能力.现场安装、调试与验收进行技术指导与服务得专业技术人员,必须具有参加同类设备制造、安装调试得经验与资质证书,或曾经担任过同类设备设计、试验、制造工艺、质量控制、安装、调试与验收得人员.２、5 卖方具有所需得厂房、足够得工艺设备与生产能力，有足够得检验、试 验与化验设备，能按合同规定...
