干式变压器电压调整说明(1页)Good is good, but better carries it
精益求精，善益求善
例如：对电压为10000 + 2×2
5%V 的变压器，其铭牌电压如下：系 统 电 压（ V ）10500102501000097509500分 接 片 连接1-22-33-44-55-6低 压 电 压（ V ）420410400390380若当地电网电压为10kV ，则分接片应接3-4 档，见图3 或图6
当输入电压偏高（10500V ）时，在确保高压断电情况下，将分接片的连接片往上接，见图4 或图7 ；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图5 或图8
图3 图4 图5图 6 图 7 图 811

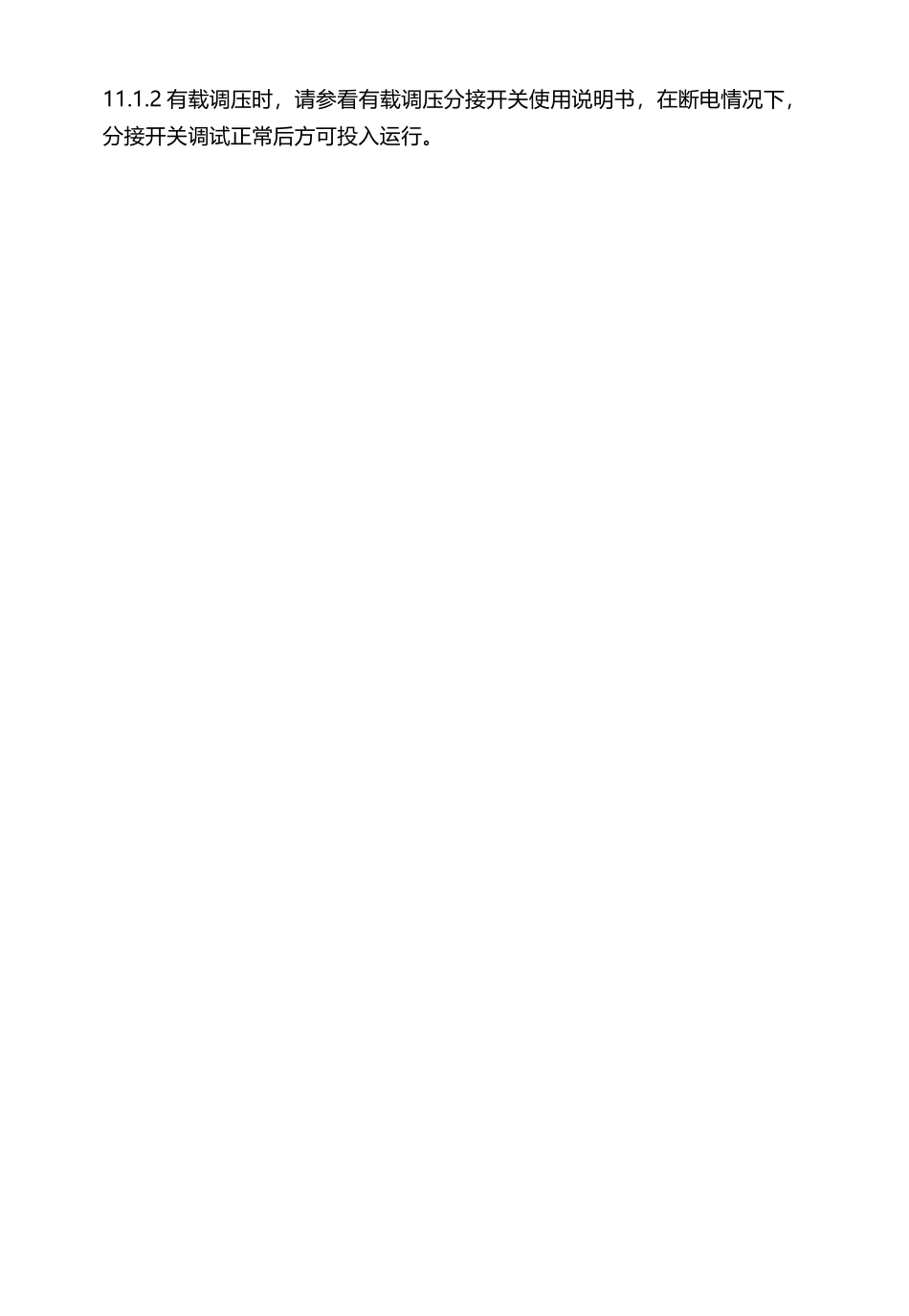

2 有载调压时，请参看有载调压分接开关使用说明书，在断电情况下，分接开关调试正常后方可投入运行
