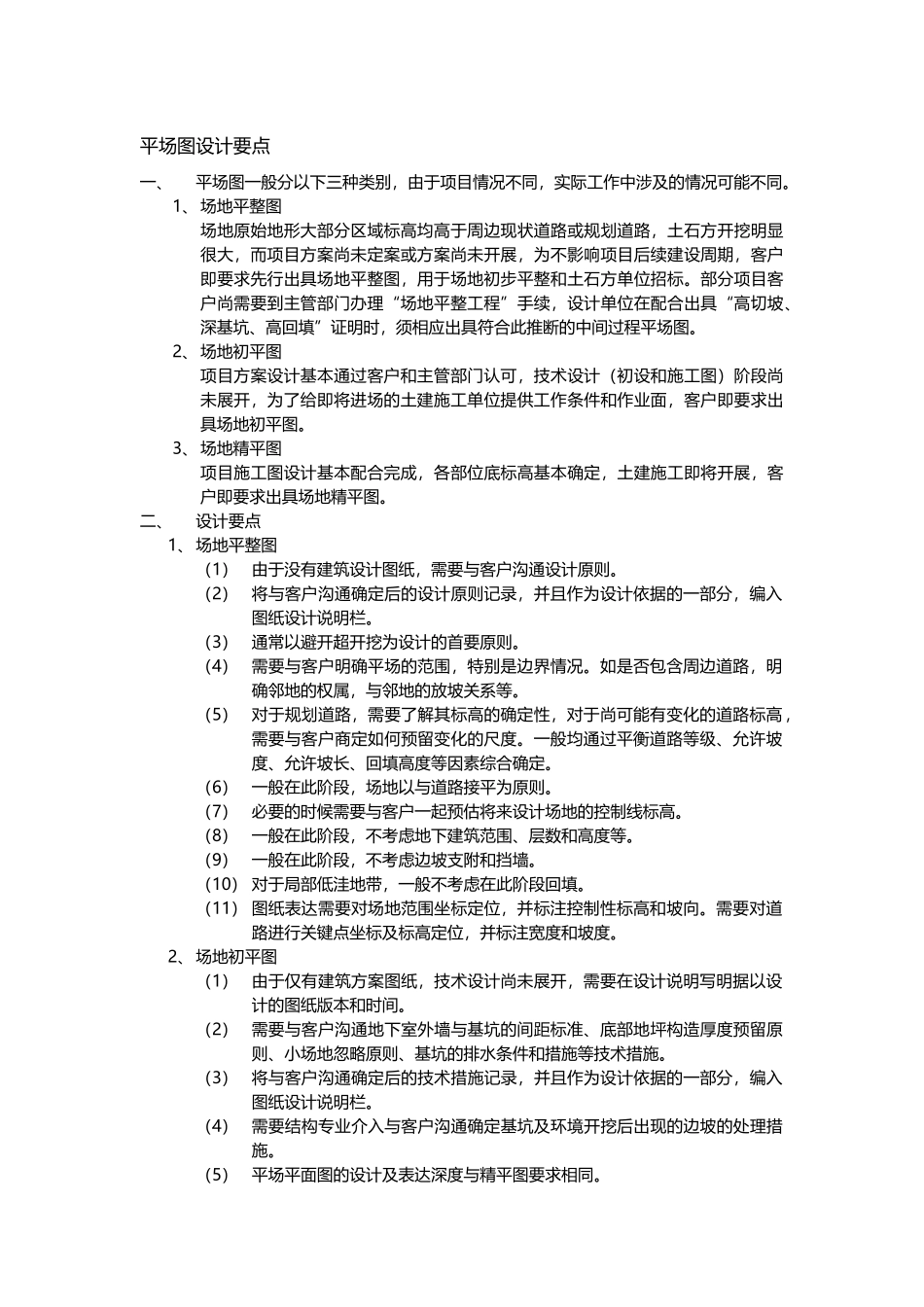

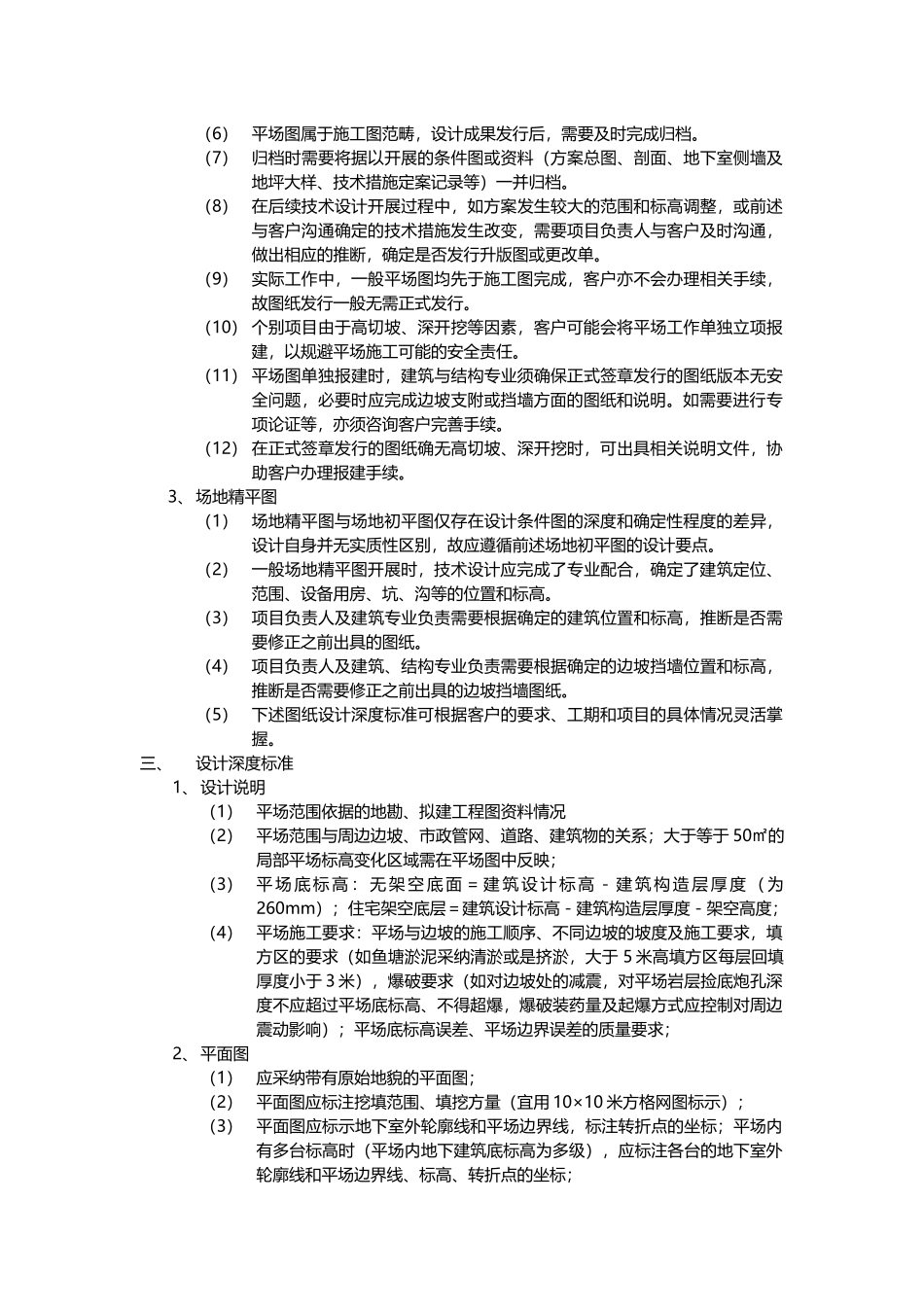

平场图设计要点(3 页)Good is good, but better carries it.精益求精，善益求善。平场图设计要点一、平场图一般分以下三种类别，由于项目情况不同，实际工作中涉及的情况可能不同。1、场地平整图场地原始地形大部分区域标高均高于周边现状道路或规划道路，土石方开挖明显很大，而项目方案尚未定案或方案尚未开展，为不影响项目后续建设周期，客户即要求先行出具场地平整图，用于场地初步平整和土石方单位招标。部分项目客户尚需要到主管部门办理“场地平整工程”手续，设计单位在配合出具“高切坡、深基坑、高回填”证明时，须相应出具符合此推断的中间过程平场图。2、场地初平图项目方案设计基本通过客户和主管部门认可，技术设计（初设和施工图）阶段尚未展开，为了给即将进场的土建施工单位提供工作条件和作业面，客户即要求出具场地初平图。3、场地精平图项目施工图设计基本配合完成，各部位底标高基本确定，土建施工即将开展，客户即要求出具场地精平图。二、设计要点1、场地平整图（1）由于没有建筑设计图纸，需要与客户沟通设计原则。（2）将与客户沟通确定后的设计原则记录，并且作为设计依据的一部分，编入图纸设计说明栏。（3）通常以避开超开挖为设计的首要原则。（4）需要与客户明确平场的范围，特别是边界情况。如是否包含周边道路，明确邻地的权属，与邻地的放坡关系等。（5）对于规划道路，需要了解其标高的确定性，对于尚可能有变化的道路标高，需要与客户商定如何预留变化的尺度。一般均通过平衡道路等级、允许坡度、允许坡长、回填高度等因素综合确定。（6）一般在此阶段，场地以与道路接平为原则。（7）必要的时候需要与客户一起预估将来设计场地的控制线标高。（8）一般在此阶段，不考虑地下建筑范围、层数和高度等。（9）一般在此阶段，不考虑边坡支附和挡墙。（10） 对于局部低洼地带，一般不考虑在此阶段回填。（11） 图纸表达需要对场地范围坐标定位，并标注控制性标高和坡向。需要对道路进行关键点坐标及标高定位，并标注宽度和坡度。2、场地初平图（1）由于仅有建筑方案图纸，技术设计尚未展开，需要在设计说明写明据以设计的图纸版本和时间。（2）需要与客户沟通地下室外墙与基坑的间距标准、底部地坪构造厚度预留原则、小场地忽略原则、基坑的排水条件和措施等技术措施。（3）将与客户沟通确定后的技术措施记录，并且作为设计依据的一部分，编入图纸设计说明栏。（4）需要结构专业介入与客户沟通确定基坑及环...
