平安污水处理场自控系统调试方案VIP专享

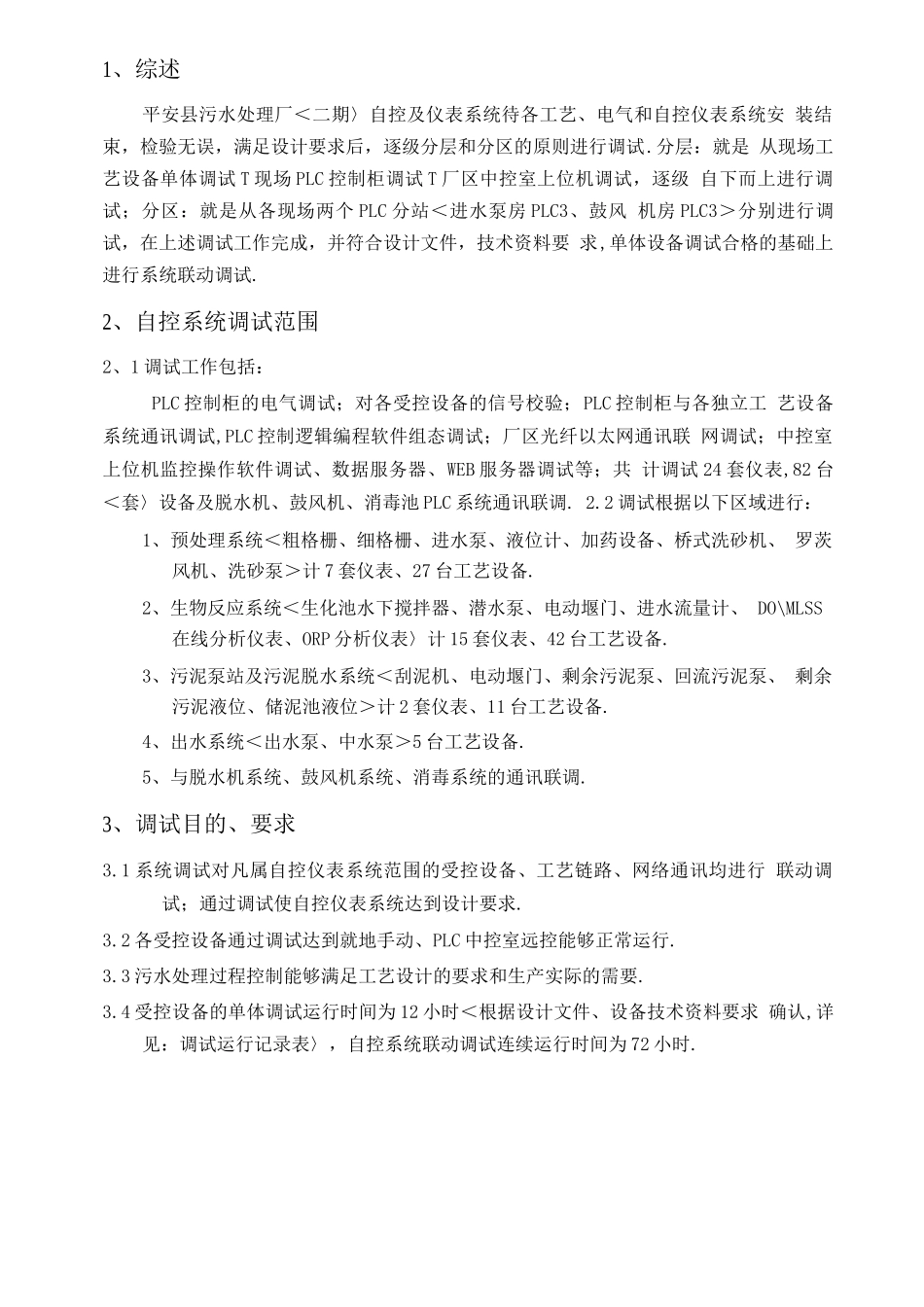

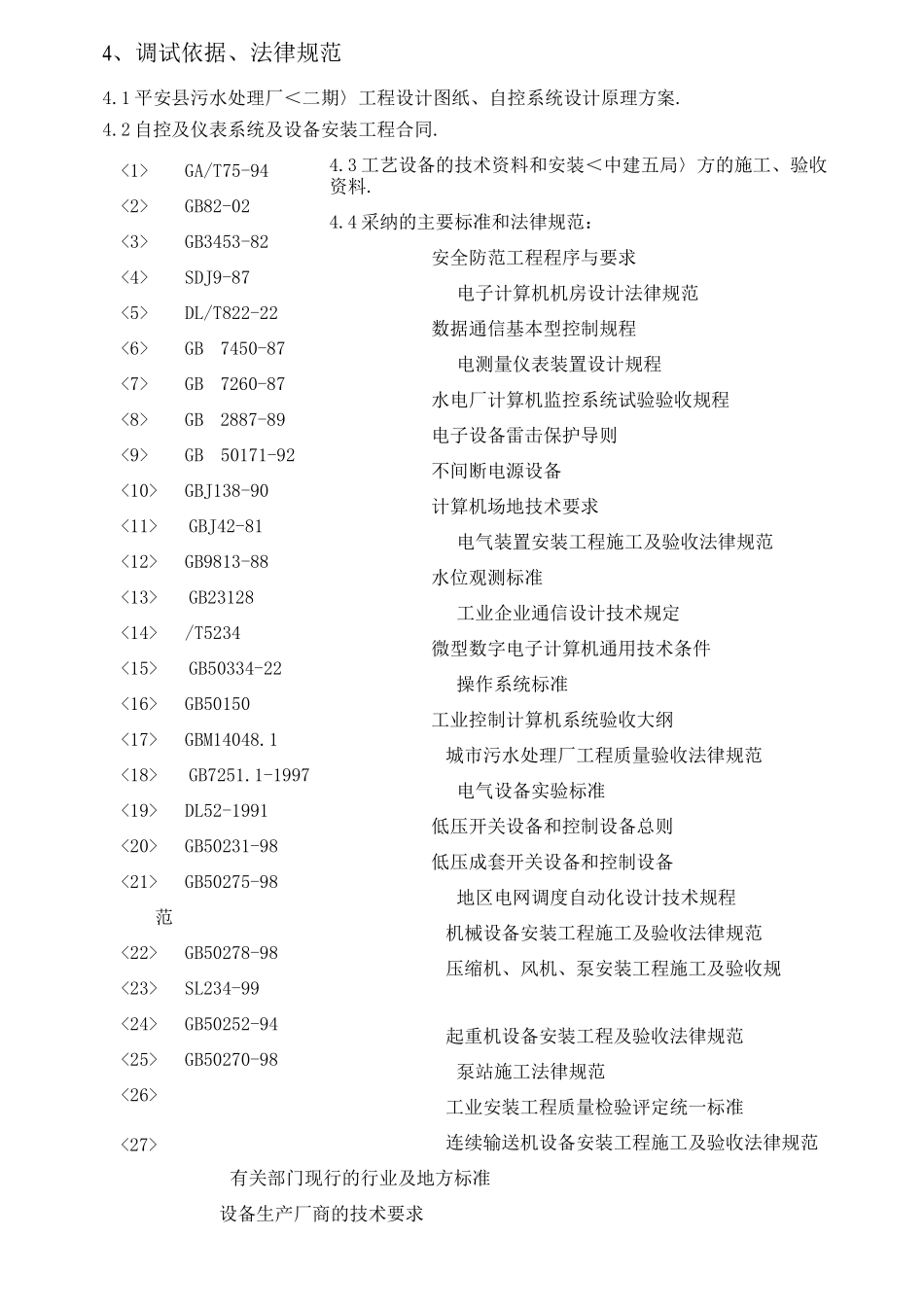

1、综述平安县污水处理厂＜二期〉自控及仪表系统待各工艺、电气和自控仪表系统安 装结束，检验无误，满足设计要求后，逐级分层和分区的原则进行调试.分层：就是 从现场工艺设备单体调试 T 现场 PLC 控制柜调试 T 厂区中控室上位机调试，逐级 自下而上进行调试；分区：就是从各现场两个 PLC 分站＜进水泵房 PLC3、鼓风 机房 PLC3＞分别进行调试，在上述调试工作完成，并符合设计文件，技术资料要 求,单体设备调试合格的基础上进行系统联动调试.2、自控系统调试范围2、1 调试工作包括：PLC 控制柜的电气调试；对各受控设备的信号校验；PLC 控制柜与各独立工 艺设备系统通讯调试,PLC 控制逻辑编程软件组态调试；厂区光纤以太网通讯联 网调试；中控室上位机监控操作软件调试、数据服务器、WEB 服务器调试等；共 计调试 24 套仪表,82 台＜套〉设备及脱水机、鼓风机、消毒池 PLC 系统通讯联调. 2.2 调试根据以下区域进行：1、预处理系统＜粗格栅、细格栅、进水泵、液位计、加药设备、桥式洗砂机、 罗茨风机、洗砂泵＞计 7 套仪表、27 台工艺设备.2、生物反应系统＜生化池水下搅拌器、潜水泵、电动堰门、进水流量计、 DO\MLSS在线分析仪表、ORP 分析仪表〉计 15 套仪表、42 台工艺设备.3、污泥泵站及污泥脱水系统＜刮泥机、电动堰门、剩余污泥泵、回流污泥泵、 剩余污泥液位、储泥池液位＞计 2 套仪表、11 台工艺设备.4、出水系统＜出水泵、中水泵＞5 台工艺设备.5、与脱水机系统、鼓风机系统、消毒系统的通讯联调.3、调试目的、要求3.1 系统调试对凡属自控仪表系统范围的受控设备、工艺链路、网络通讯均进行 联动调试；通过调试使自控仪表系统达到设计要求.3.2 各受控设备通过调试达到就地手动、PLC 中控室远控能够正常运行.3.3 污水处理过程控制能够满足工艺设计的要求和生产实际的需要.3.4 受控设备的单体调试运行时间为 12 小时＜根据设计文件、设备技术资料要求 确认,详见：调试运行记录表〉，自控系统联动调试连续运行时间为 72 小时.4、调试依据、法律规范4.1 平安县污水处理厂＜二期〉工程设计图纸、自控系统设计原理方案.4.2 自控及仪表系统及设备安装工程合同.4.3 工艺设备的技术资料和安装＜中建五局〉方的施工、验收资料.4.4 采纳的主要标准和法律规范：安全防范工程程序与要求电子计算机机房设计法律规范数据通信基本型控制规程电测量仪表装置设计规程水电厂计算机监控系统试验...
