平寨渡槽拱箱吊装施工技术总结

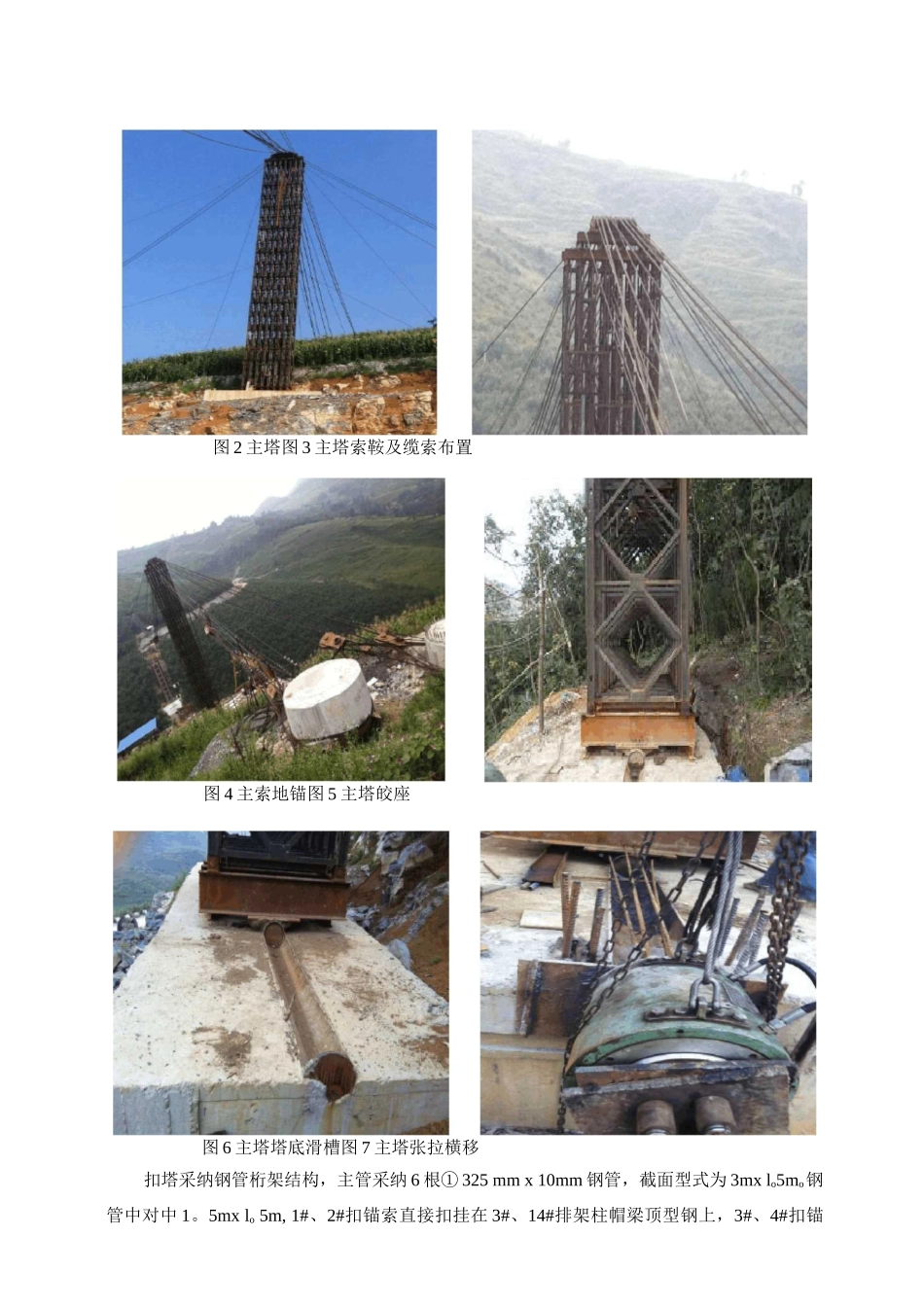

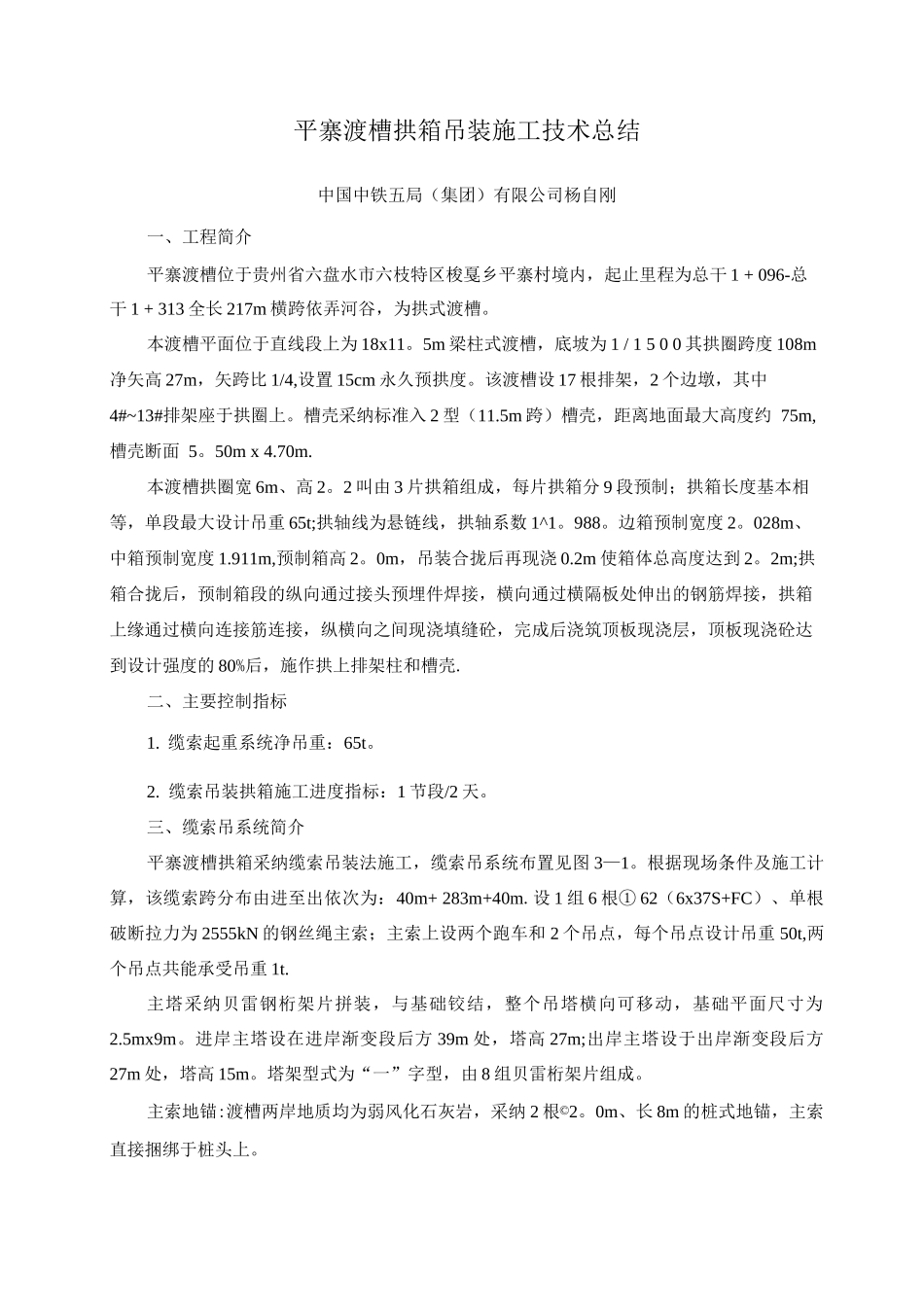

平寨渡槽拱箱吊装施工技术总结中国中铁五局（集团）有限公司杨自刚一、工程简介平寨渡槽位于贵州省六盘水市六枝特区梭戛乡平寨村境内，起止里程为总干 1 + 096-总干 1 + 313 全长 217m 横跨依弄河谷，为拱式渡槽。本渡槽平面位于直线段上为 18x11。5m 梁柱式渡槽，底坡为 1 / 1 5 0 0 其拱圈跨度 108m净矢高 27m，矢跨比 1/4,设置 15cm 永久预拱度。该渡槽设 17 根排架，2 个边墩，其中4#~13#排架座于拱圈上。槽壳采纳标准入 2 型（11.5m 跨）槽壳，距离地面最大高度约 75m,槽壳断面 5。50m x 4.70m.本渡槽拱圈宽 6m、高 2。2 叫由 3 片拱箱组成，每片拱箱分 9 段预制；拱箱长度基本相等，单段最大设计吊重 65t;拱轴线为悬链线，拱轴系数 1^1。988。边箱预制宽度 2。028m、中箱预制宽度 1.911m,预制箱高 2。0m，吊装合拢后再现浇 0.2m 使箱体总高度达到 2。2m;拱箱合拢后，预制箱段的纵向通过接头预埋件焊接，横向通过横隔板处伸出的钢筋焊接，拱箱上缘通过横向连接筋连接，纵横向之间现浇填缝砼，完成后浇筑顶板现浇层，顶板现浇砼达到设计强度的 80%后，施作拱上排架柱和槽壳.二、主要控制指标1. 缆索起重系统净吊重：65t。2. 缆索吊装拱箱施工进度指标：1 节段/2 天。三、缆索吊系统简介平寨渡槽拱箱采纳缆索吊装法施工，缆索吊系统布置见图 3—1。根据现场条件及施工计算，该缆索跨分布由进至出依次为：40m+ 283m+40m.设 1 组 6 根① 62（6x37S+FC）、单根破断拉力为 2555kN 的钢丝绳主索；主索上设两个跑车和 2 个吊点，每个吊点设计吊重 50t,两个吊点共能承受吊重 1t.主塔采纳贝雷钢桁架片拼装，与基础铰结，整个吊塔横向可移动，基础平面尺寸为2.5mx9m。进岸主塔设在进岸渐变段后方 39m 处，塔高 27m;出岸主塔设于出岸渐变段后方27m 处，塔高 15m。塔架型式为“一”字型，由 8 组贝雷桁架片组成。主索地锚:渡槽两岸地质均为弱风化石灰岩，采纳 2 根©2。0m、长 8m 的桩式地锚，主索直接捆绑于桩头上。缆索布置立面图33平寨渡槽缆索吊系统布置图图 1说明：本图单位均以米计。tri.处•宁姓街»» Jjft—图 2 主塔图 3 主塔索鞍及缆索布置图 4 主索地锚图 5 主塔皎座图 6 主塔塔底滑槽图 7 主塔张拉横移扣塔采纳钢管桁架结构，主管采纳 6 根① 325 mm x 10mm 钢管，截面型式为 3mx lo5mo钢管中对中 1。5mx lo 5m, 1#、2#扣锚索直接...
