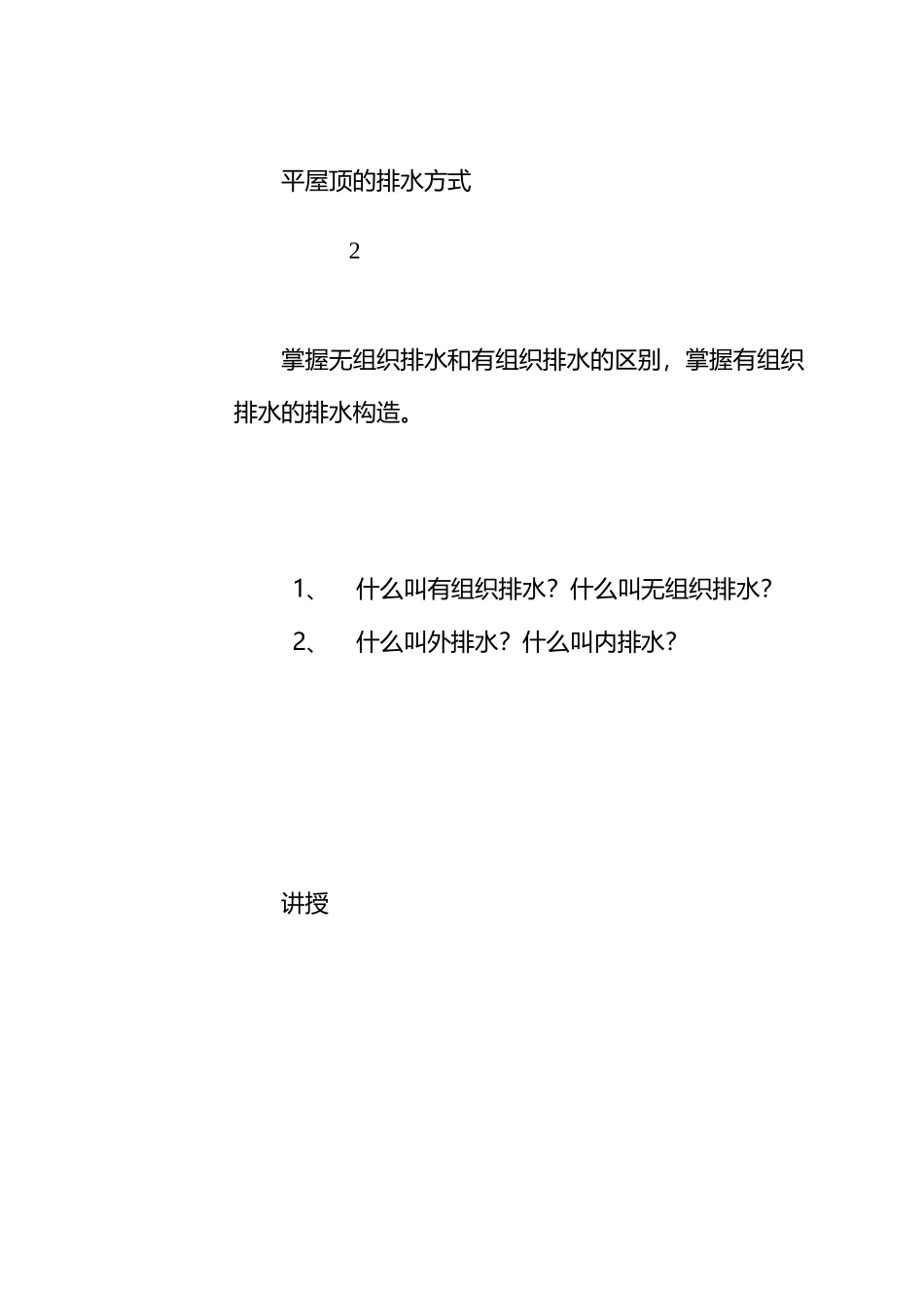

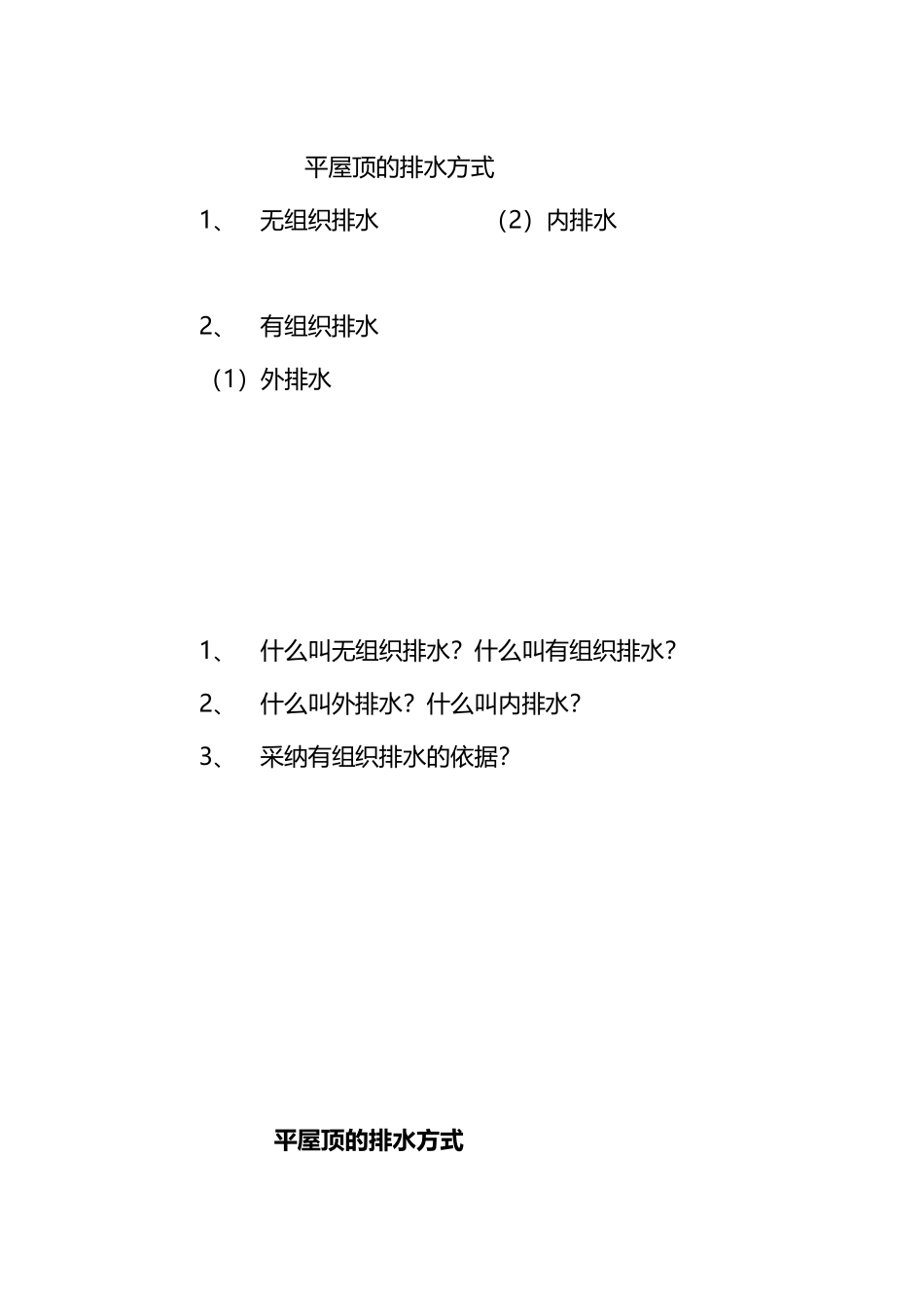

平屋顶的排水方式(7 页)Good is good, but better carries it.精益求精，善益求善。平屋顶的排水方式2掌握无组织排水和有组织排水的区别，掌握有组织排水的排水构造。1、什么叫有组织排水？什么叫无组织排水？2、什么叫外排水？什么叫内排水？讲授 平屋顶的排水方式1、无组织排水 （2）内排水2、有组织排水（1）外排水1、什么叫无组织排水？什么叫有组织排水？2、什么叫外排水？什么叫内排水？3、采纳有组织排水的依据？ 平屋顶的排水方式回顾复习：什么叫平屋顶？平屋顶坡度形成的两种方式？新课：1、平屋顶的排水方式1.无组织排水 屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。多用于雨水量较少的地区(年降雨量≤900mm 地区）。2.有组织排水 在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m 时，应采纳有组织排水。 将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。(1) 外排水A.挑檐沟排水 在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。B.女儿墙排水 高出屋面的女儿墙内沿屋面做 1%垫坡，墙底设雨水口连接雨水管穿墙外引下。C.女儿墙挑檐沟排水 既设挑檐沟又设女儿墙，墙底设排水口排向檐沟，沟底设雨水口连接雨水管。 (2) 内排水——雨水管沿室内引下。 A.内垫坡排水——女儿墙内沿屋面做 1%垫坡，屋面板底设雨水口连接雨水管。 B.内檐沟排水——女儿墙内沿屋面做檐沟，沟底设雨水口连接雨水管。 C.内天沟排水——屋顶中部设天沟，沟底设雨水口。适用于内廊式多层或高层建筑。3. 排水组织设计要点(1)檐沟净宽度≥200mm，分水线最小深度≥120mm。(2)雨水口的间距≤18m。(3)檐沟、天沟女儿墙内沿用材料垫坡 0.5~1％。(4)屋面宽度＜12m 时，可采纳单坡排水。(5)雨水管管径 100～125mm，用管箍卡在墙面上，管箍间距≤1.2m 。%>、.—…·（,%?|[-]》【|(|…]";！：-、、~
