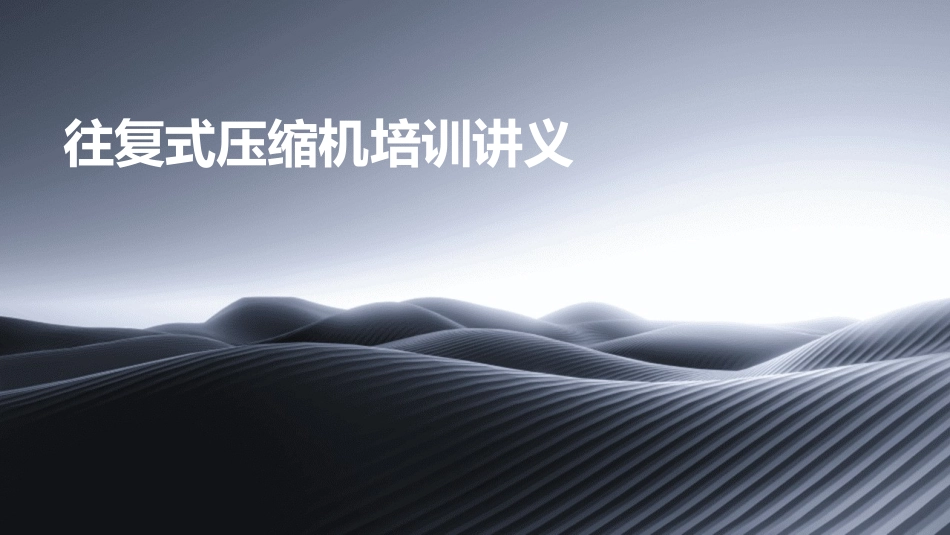

往复式压缩机培训讲义VIP免费

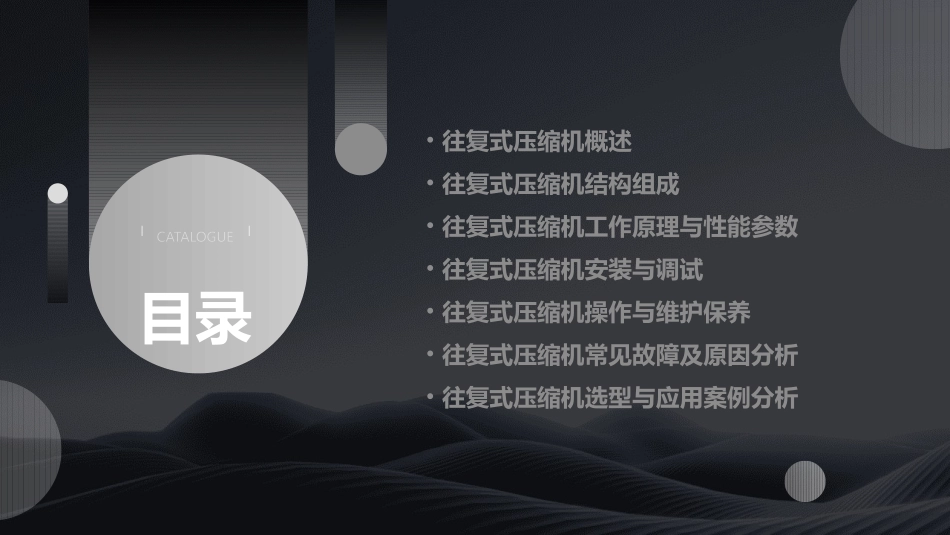

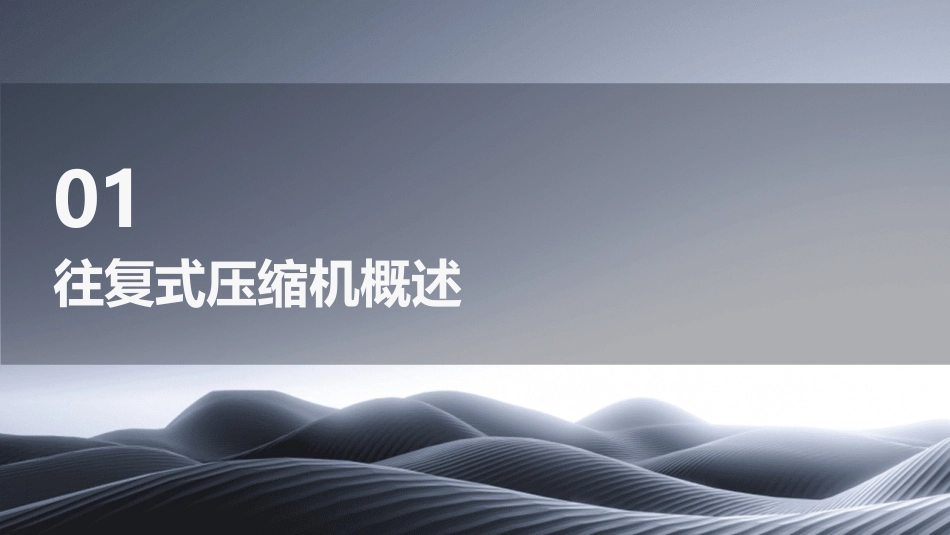

往复式压缩机培训讲义CATALOGUE目录•往复式压缩机概述•往复式压缩机结构组成•往复式压缩机工作原理与性能参数•往复式压缩机安装与调试•往复式压缩机操作与维护保养•往复式压缩机常见故障及原因分析•往复式压缩机选型与应用案例分析往复式压缩机概述01定义往复式压缩机是一种通过活塞在气缸内做往复运动，从而改变气体容积并实现气体压缩的机械装置。工作原理主要包括吸气、压缩、排气和膨胀四个过程。在活塞的往复运动中，气缸内的工作容积周期性地变化，使得气体压力、温度和速度等参数发生相应的改变，最终实现气体的压缩和排出。定义与工作原理可分为立式、卧式、角度式等。按结构分类按驱动方式分类按压缩级数分类可分为电动往复式压缩机和柴油驱动往复式压缩机等。可分为单级和多级往复式压缩机。多级压缩机通过多个压缩腔串联实现更高的压缩比。030201往复式压缩机类型应用领域广泛应用于石油、化工、制冷、动力等领域，如石油炼制、气体输送、制冷空调等。发展趋势随着科技的不断进步，往复式压缩机正朝着高效、低噪、环保的方向发展，同时，新材料和新技术的应用也为其性能提升和可靠性增强提供了可能。应用领域与发展趋势往复式压缩机结构组成02气缸与活塞配合形成压缩空间，承受气体压力并传递给机身。活塞在气缸内做往复运动，实现气体的压缩和排放。连杆连接曲轴和活塞，将曲轴的旋转运动转化为活塞的直线往复运动。机身压缩机的支撑框架，承受各种载荷，确保各部件相对位置精度。曲轴将电机的旋转运动转化为活塞的往复运动，同时承担驱动力矩和负载力矩。主机部分辅机部分包括进气滤清器、进气阀等，确保进入压缩机的气体清洁、无杂质。包括排气阀、排气管等，将压缩后的气体排出压缩机。通过冷却水或空气对压缩机进行冷却，确保压缩机在适宜的温度下运行。为压缩机的运动部件提供润滑油，减少磨损和摩擦热。进气系统排气系统冷却系统润滑系统电动机控制面板传感器执行器控制系统01020304为压缩机提供动力，驱动曲轴旋转。显示压缩机的运行状态和参数，方便操作人员进行监控和操作。监测压缩机的各项参数，如温度、压力、流量等，并将数据传输给控制面板。根据控制面板的指令，控制压缩机的启动、停止、加载、卸载等操作。安全阀温度保护装置压力保护装置断电保护装置安全保护装置当压缩机内部压力超过设定值时自动打开，释放压力，保护压缩机不受损坏。监测压缩机的压力，当压力异常时自动停机，保护压缩机不受损坏。监测压缩机的温度，当温度过高时自动停机，防止压缩机过热损坏。在电源突然中断时自动切断压缩机电源，确保压缩机安全停机。往复式压缩机工作原理与性能参数03往复式压缩机通过活塞在气缸内的往复运动，使气体在封闭空间内受到压缩，从而提高气体的压力。压缩过程电机通过联轴器或皮带轮驱动曲轴旋转，曲轴再通过连杆将旋转运动转化为活塞的往复直线运动。动力传递为保证压缩机的正常运行，需对气缸、活塞等部件进行冷却，同时采用润滑油对运动部件进行润滑。冷却与润滑工作原理介绍压缩机出口处的气体压力，通常以MPa或psi表示。排气压力排气量功率效率单位时间内压缩机排出的气体体积，通常以m³/min或cfm表示。压缩机驱动电机所需的功率，通常以kW或hp表示。压缩机性能的重要指标，包括机械效率、容积效率和总效率等。性能参数解析压缩机排气压力与吸气压力之比，反映了压缩机的压缩能力。压缩比影响压缩机性能的重要因素，与气缸直径、活塞行程和转速等有关。排气量压缩机运行过程中产生的压力波动和噪声需控制在允许范围内，以保证设备的稳定性和操作人员的舒适性。压力波动与噪声压缩机的可靠性直接影响其使用寿命和维护成本，因此应选择结构简单、易于维护和可靠性高的产品。可靠性与维护性压缩比、排气量等关键指标往复式压缩机安装与调试04安装前准备工作熟悉图纸资料仔细阅读压缩机及附属设备的图纸、资料，了解设备结构、性能、工作原理及安装要求。检查设备检查压缩机主机、电动机、附属设备及管道等是否完好无损，核对设备型号、规格是否符合设计要求。准备安装工具准备好安装所需的工具、量具、吊装机具等，确保工具齐全、完好...
