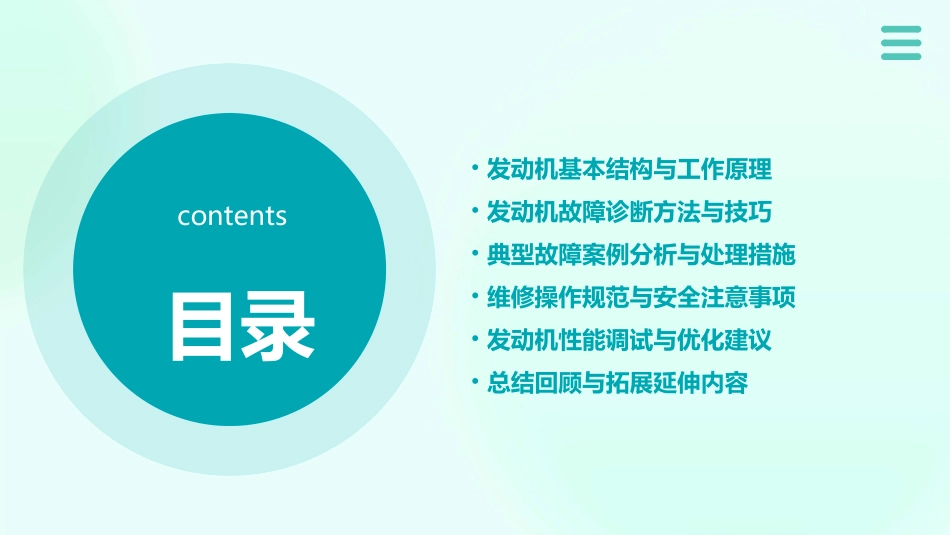

汽车发动机检修教案x目录contents•发动机基本结构与工作原理•发动机故障诊断方法与技巧•典型故障案例分析与处理措施•维修操作规范与安全注意事项•发动机性能调试与优化建议•总结回顾与拓展延伸内容01发动机基本结构与工作原理点燃式，通过火花塞点燃可燃混合气产生动力，运转平稳、噪音小。汽油发动机柴油发动机混合动力发动机压燃式，通过高压将柴油喷入气缸内，靠高温高压自燃，热效率高、经济性好。结合电动机和内燃机的优点，提高燃油经济性和动力性。030201发动机类型及特点直喷式、预燃室式、涡流室式等，影响燃烧效率和发动机性能。燃烧室形状直列式、V型、W型等，影响发动机尺寸、重量和平衡性。气缸排列方式燃烧室与气缸排列方式将活塞的往复运动转化为曲轴的旋转运动，包括曲轴、连杆、活塞等部件。控制进气和排气过程，保证发动机正常工作，包括气门、凸轮轴、摇臂等部件。曲轴连杆机构及配气机构配气机构曲轴连杆机构提供机油对发动机各部件进行润滑和冷却，减少磨损和摩擦热。润滑系统通过冷却液循环对发动机进行冷却，保证发动机在适宜温度下工作。冷却系统汽油发动机特有，通过火花塞点燃可燃混合气，保证发动机正常工作。点火系统润滑系统、冷却系统及点火系统02发动机故障诊断方法与技巧听诊法判断异响来源选择合适的听诊器针对发动机不同部位和异响类型，选择合适的听诊器，如电子听诊器、机械听诊器等。确定异响部位根据异响特征和发动机结构，初步确定异响来源部位，如气门、活塞、轴承等。分析异响原因结合发动机工作原理和维修经验，分析异响产生的原因，如磨损、松动、断裂等。检查发动机各部件是否完整、有无变形或裂纹等异常情况。观察发动机外观查看发动机油底壳、气门室盖、曲轴前后油封等部位是否有油液渗漏现象。检查油液渗漏注意观察发动机排气颜色，判断燃油燃烧是否充分，以及是否有烧机油现象。观察排气颜色观察法检查外观和渗漏现象检查发动机温度通过触摸发动机缸体、缸盖等部位，感知发动机温度是否正常，判断冷却系统工作状况。检查振动情况用手触摸发动机机体，感受发动机的振动情况，判断是否存在异常振动或共振现象。触摸法感知温度变化和振动情况使用示波器通过示波器观察点火波形、喷油脉宽等信号波形，判断点火系统和燃油喷射系统工作是否正常。使用故障诊断仪利用故障诊断仪读取发动机控制单元故障码和数据流，分析故障原因。使用内窥镜借助内窥镜观察发动机内部情况，如活塞积碳、气门磨损等，为故障诊断提供依据。仪器检测法在故障诊断中应用03典型故障案例分析与处理措施案例描述一辆汽车在启动时，发动机转动缓慢或无法启动。原因分析可能的原因包括电池电量不足、点火系统故障、燃油系统故障或发动机机械故障。处理措施首先检查电池电量，如电量不足需充电或更换电池；其次检查点火系统，包括点火线圈、火花塞等是否正常；再检查燃油系统，如燃油泵、喷油嘴等是否工作正常；最后检查发动机机械部分，如气门、活塞等是否损坏。启动困难或无法启动故障案例案例描述汽车在行驶过程中，发动机运转不平稳，出现抖动现象。原因分析可能的原因包括点火系统故障、燃油系统故障、空气滤清器堵塞或发动机机械故障。处理措施首先检查点火系统，确保点火正时准确，火花塞工作正常；其次检查燃油系统，清洗喷油嘴，更换燃油滤清器；再检查空气滤清器，如堵塞需更换；最后检查发动机机械部分，如曲轴、连杆等是否变形或损坏。运转不平稳或抖动故障案例010203案例描述汽车尾气排放超标，油耗明显高于正常水平。原因分析可能的原因包括燃油系统故障、点火系统故障、进气系统故障或发动机控制单元故障。处理措施首先检查燃油系统，清洗喷油嘴，更换燃油滤清器；其次检查点火系统，调整点火正时，更换损坏的火花塞；再检查进气系统，清洗节气门、进气道等部件；最后检查发动机控制单元，如有故障需更换或维修。排放超标或油耗过高故障案例案例描述汽车在行驶过程中，发动机出现异响，甚至突然熄火。要点一要点二原因分析可能的原因包括发动机机械故障、润滑系统故障、冷却系统故障或燃油系统故障。处理措施首先检查发动机机械部分，如气门、...
