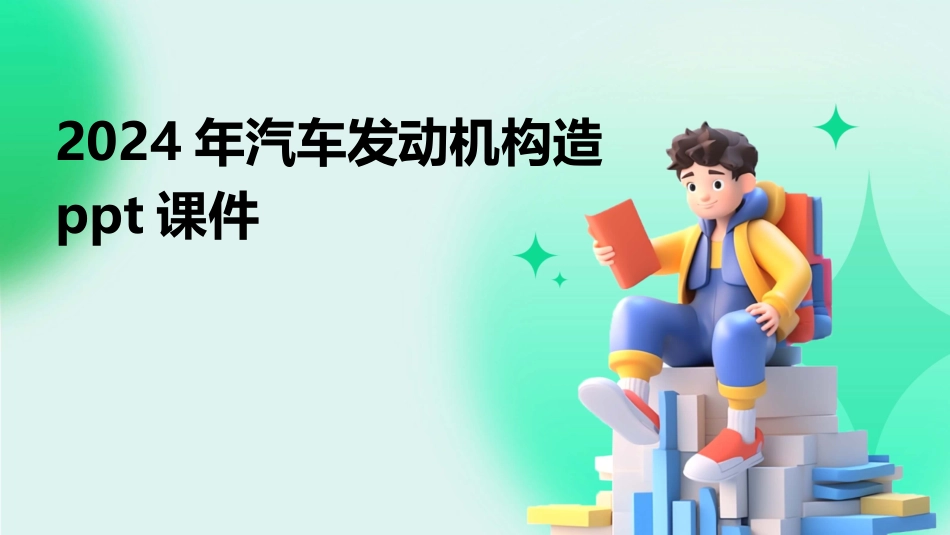

2024年汽车发动机构造ppt课件VIP免费

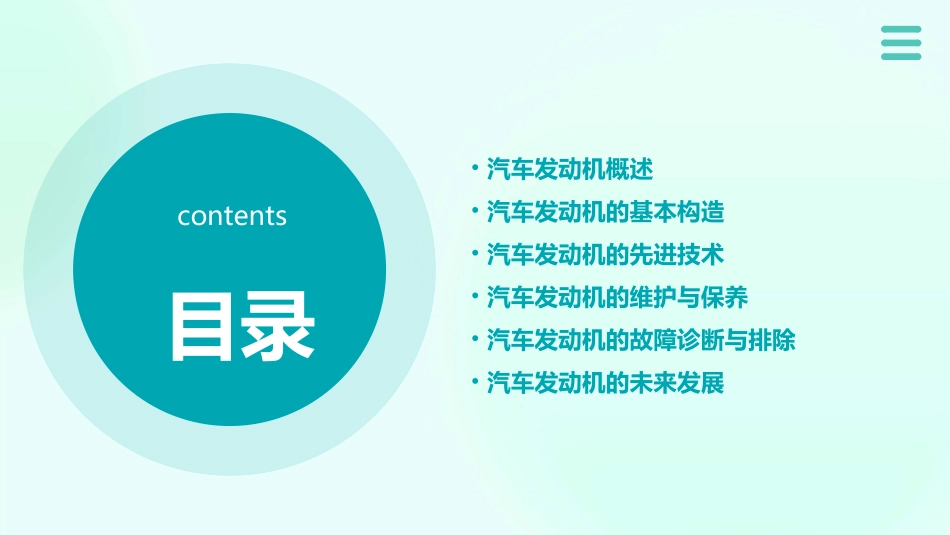

2024年汽车发动机构造ppt课件目录contents•汽车发动机概述•汽车发动机的基本构造•汽车发动机的先进技术•汽车发动机的维护与保养•汽车发动机的故障诊断与排除•汽车发动机的未来发展01汽车发动机概述发动机是一种将燃料内能转化为机械能的装置，为汽车提供动力。定义根据燃料类型和工作原理，发动机可分为汽油发动机、柴油发动机、混合动力发动机等。分类发动机的定义与分类以蒸汽机和内燃机为代表，效率低下且体积庞大。早期发动机现代发动机未来发动机随着技术进步，发动机逐渐实现高效、低耗、环保等目标。探索新能源和新技术，如氢燃料电池、纯电动等。030201发动机的发展历程随着环保意识的提高，电动汽车逐渐普及，对发动机的需求逐渐减少。电动化发动机控制系统更加智能化，实现更高效、更经济的运行。智能化2024年汽车发动机的趋势与挑战•轻量化：采用新材料和新技术，减轻发动机重量，提高燃油经济性。2024年汽车发动机的趋势与挑战2024年汽车发动机的趋势与挑战燃油消耗和排放法规日益严格的燃油消耗和排放法规对发动机技术提出更高要求。新能源技术的竞争氢燃料电池、纯电动等新能源技术对传统发动机形成竞争压力。发动机维修和保养随着发动机技术的不断更新，对维修和保养人员的技能要求也不断提高。02汽车发动机的基本构造承受连杆传来的力，并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作。曲轴连接活塞与曲轴，并将活塞的往复运动转变为曲轴的旋转运动。连杆承受燃气压力在气缸内作往复运动，并通过连杆将这种运动转变成曲轴的旋转运动。活塞曲柄连杆机构包括气门、气门导管、气门座及气门弹簧等零件，其作用是密封燃烧室，防止可燃混合气漏入进气道及排气道。包括凸轮轴、正时齿轮、挺柱及其导杆，推杆、摇臂臂和摇臂轴等，其作用是使进排气门按配气相位规定的时刻进行开闭，并保证有足够的开度。配气机构气门传动组气门组储存燃油。燃油箱将燃油从燃油箱中吸出，加压后输送到供油管中。燃油泵将燃油以雾状喷入进气歧管或燃烧室中。喷油器燃油供给系统将机油从油底壳中吸出，加压后输送到各个需要润滑的部件。机油泵过滤机油中的杂质，保持机油的清洁。机油滤清器将机油输送到各个需要润滑的部件。油道润滑系统散热器将冷却液中的热量散发到大气中。水泵使冷却液在冷却系统中循环流动。冷却风扇增加流过散热器的空气流量，增强散热器的散热能力。冷却系统03汽车发动机的先进技术03挑战需要高精度喷油嘴和高压燃油系统，对发动机制造和维护要求较高。01燃油喷射方式缸内直喷技术将燃油直接喷入汽缸内部，而非进气歧管，实现了更精确的燃油控制和更高的燃烧效率。02优点提高燃油经济性、降低排放、提升动力性能。缸内直喷技术工作原理利用废气驱动涡轮，进而带动压气机压缩进气，提高进气压力，增加发动机功率和扭矩。优点提升动力性能、降低油耗、减少排放。挑战涡轮增压器的高温高速工作环境对其可靠性和耐久性提出较高要求。涡轮增压技术优点改善燃油经济性、提升动力性能、降低排放。实现方式采用可变气门正时机构，如液压式、电磁式或电机驱动式等。工作原理通过改变气门开闭时机和持续时间，优化发动机的进气和排气过程，提高燃烧效率。可变气门正时技术在车辆临时停车时自动关闭发动机，需要行驶时再重新启动发动机，以减少怠速时的燃油消耗和排放。工作原理降低油耗、减少排放、提高驾驶便利性。优点需要解决频繁启停对发动机和启动机的磨损问题，以及确保在极端环境下的可靠启动。挑战启停技术04汽车发动机的维护与保养定期更换机油和机滤润滑发动机内部零件，减少磨损，降低工作温度。根据车辆使用情况和机油类型，一般每5000-10000公里或3-6个月更换一次。过滤机油中的杂质和金属屑，保持机油清洁。与机油同时更换，确保过滤效果。机油的作用更换周期机滤的作用更换时机检查周期每次保养时检查，视情况更换。更换时机当空气滤清器堵塞或破损时，及时更换，保证发动机进气顺畅。空气滤清器的作用过滤进入发动机的空气，防止杂质和灰尘进入。检查并更换空气滤清器123清除喷油嘴、进气道等部位的积碳和胶质，提高燃油雾化效果，减少尾气排放...
