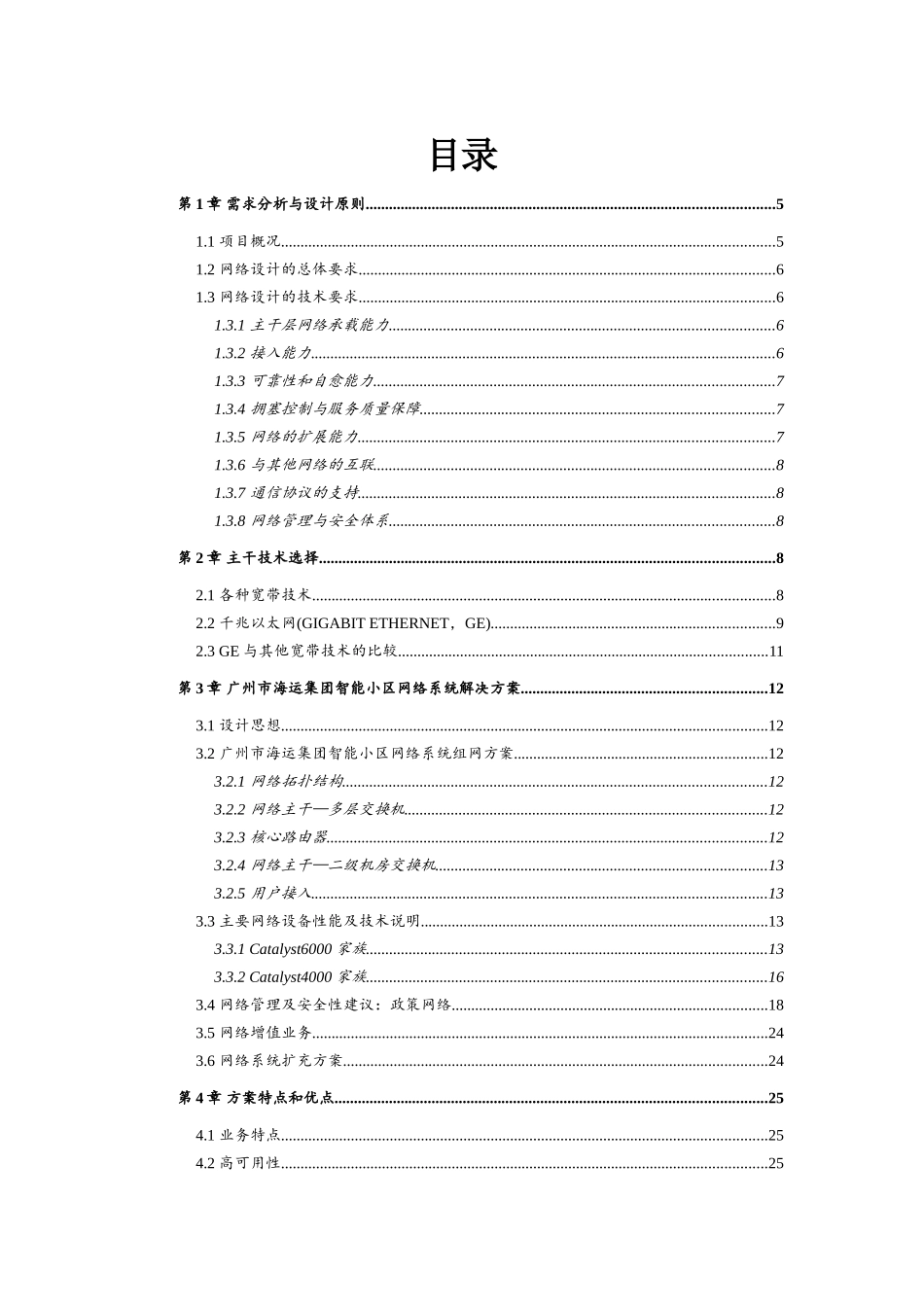

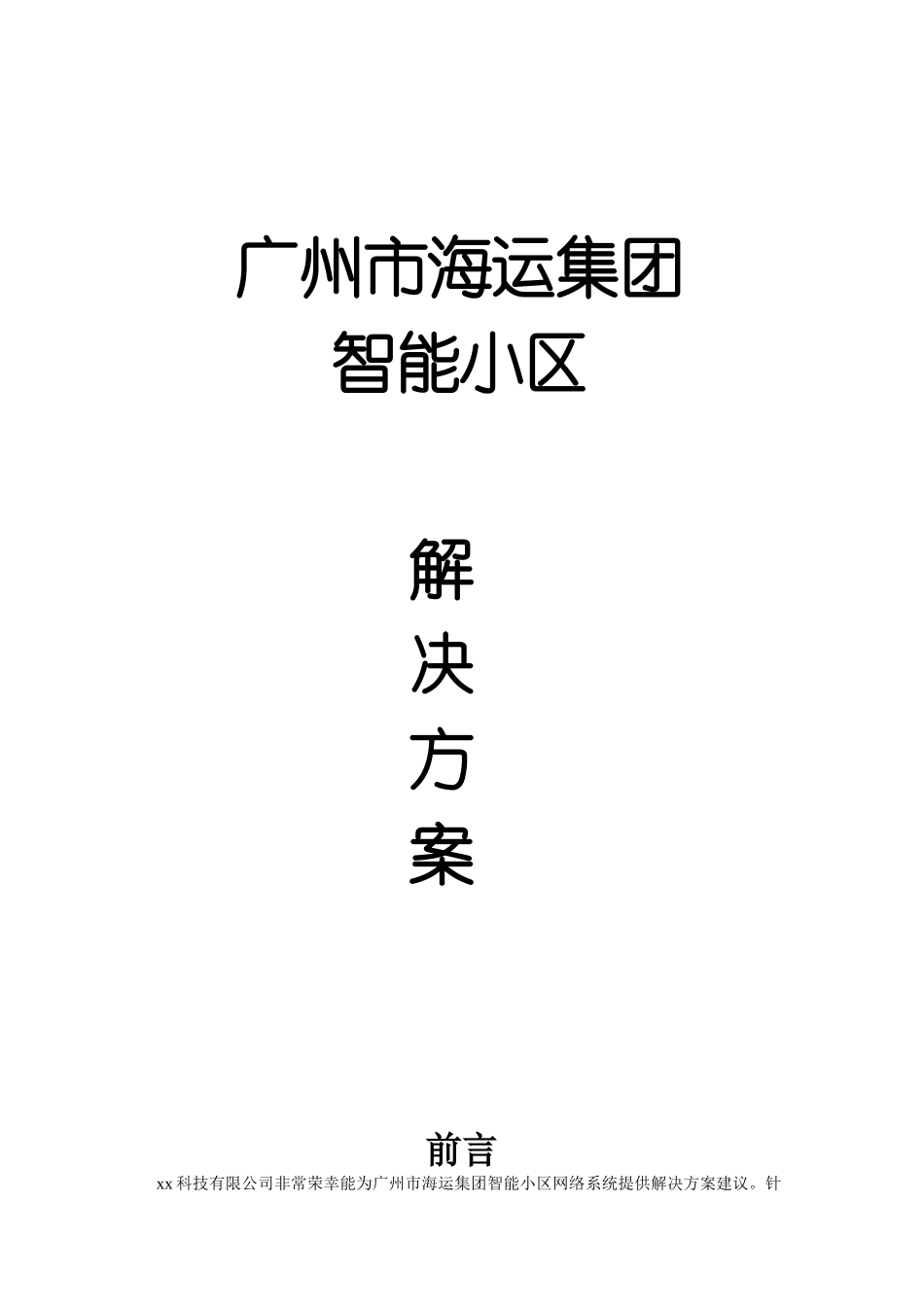

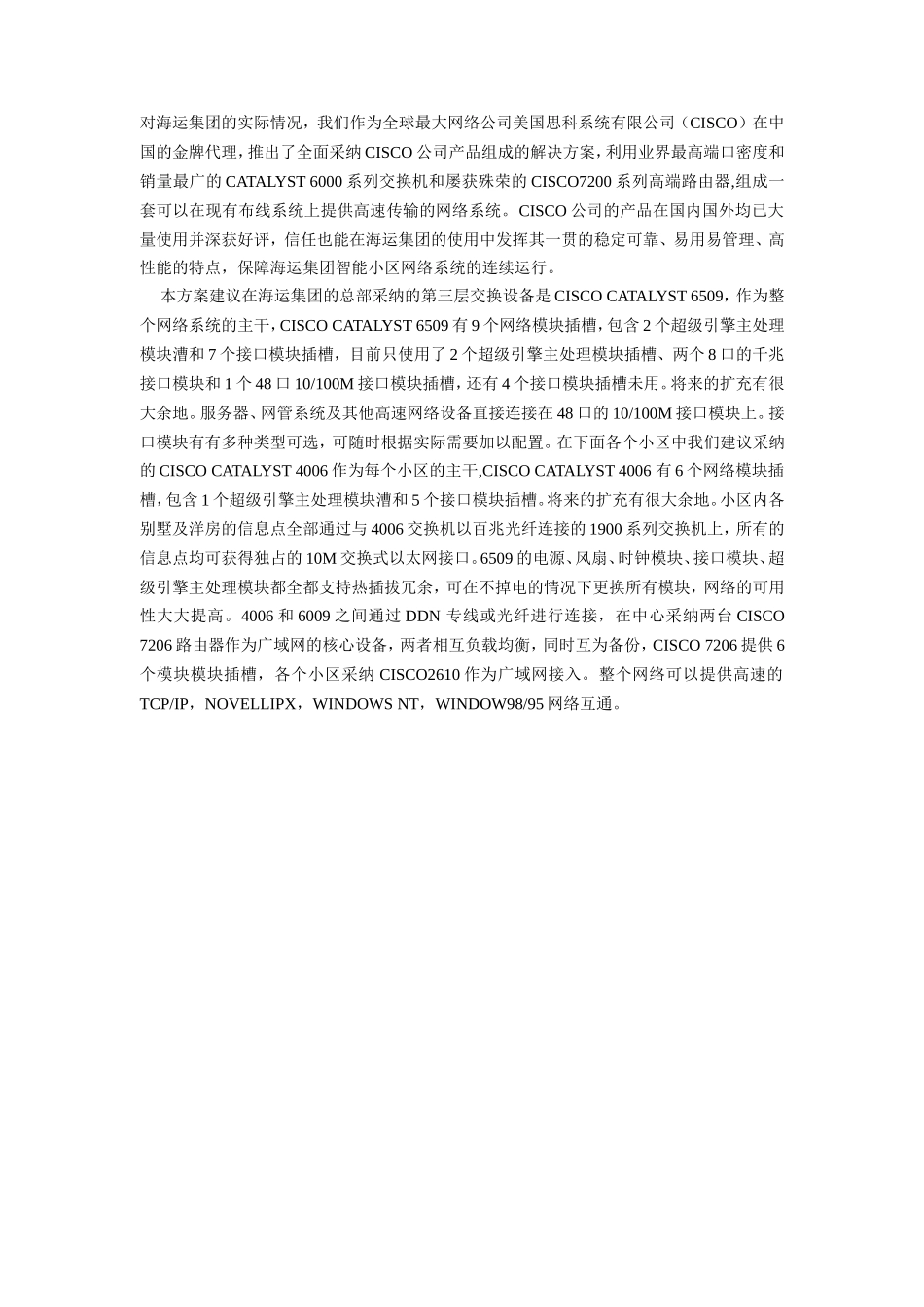

广州市海运集团智能小区解决方案前言 xx 科技有限公司非常荣幸能为广州市海运集团智能小区网络系统提供解决方案建议。针对海运集团的实际情况，我们作为全球最大网络公司美国思科系统有限公司（CISCO）在中国的金牌代理，推出了全面采纳 CISCO 公司产品组成的解决方案，利用业界最高端口密度和销量最广的 CATALYST 6000 系列交换机和屡获殊荣的 CISCO7200 系列高端路由器,组成一套可以在现有布线系统上提供高速传输的网络系统。CISCO 公司的产品在国内国外均已大量使用并深获好评，信任也能在海运集团的使用中发挥其一贯的稳定可靠、易用易管理、高性能的特点，保障海运集团智能小区网络系统的连续运行。 本方案建议在海运集团的总部采纳的第三层交换设备是 CISCO CATALYST 6509，作为整个网络系统的主干，CISCO CATALYST 6509 有 9 个网络模块插槽，包含 2 个超级引擎主处理模块漕和 7 个接口模块插槽，目前只使用了 2 个超级引擎主处理模块插槽、两个 8 口的千兆接口模块和 1 个 48 口 10/100M 接口模块插槽，还有 4 个接口模块插槽未用。将来的扩充有很大余地。服务器、网管系统及其他高速网络设备直接连接在 48 口的 10/100M 接口模块上。接口模块有有多种类型可选，可随时根据实际需要加以配置。在下面各个小区中我们建议采纳的 CISCO CATALYST 4006 作为每个小区的主干,CISCO CATALYST 4006 有 6 个网络模块插槽，包含 1 个超级引擎主处理模块漕和 5 个接口模块插槽。将来的扩充有很大余地。小区内各别墅及洋房的信息点全部通过与 4006 交换机以百兆光纤连接的 1900 系列交换机上，所有的信息点均可获得独占的 10M 交换式以太网接口。6509 的电源、风扇、时钟模块、接口模块、超级引擎主处理模块都全都支持热插拔冗余，可在不掉电的情况下更换所有模块，网络的可用性大大提高。4006 和 6009 之间通过 DDN 专线或光纤进行连接，在中心采纳两台 CISCO 7206 路由器作为广域网的核心设备，两者相互负载均衡，同时互为备份，CISCO 7206 提供 6个模块模块插槽，各个小区采纳 CISCO2610 作为广域网接入。整个网络可以提供高速的TCP/IP，NOVELLIPX，WINDOWS NT，WINDOW98/95 网络互通。目录第 1 章 需求分析与设计原则.........................................................................................................51.1 项目概况.......................
