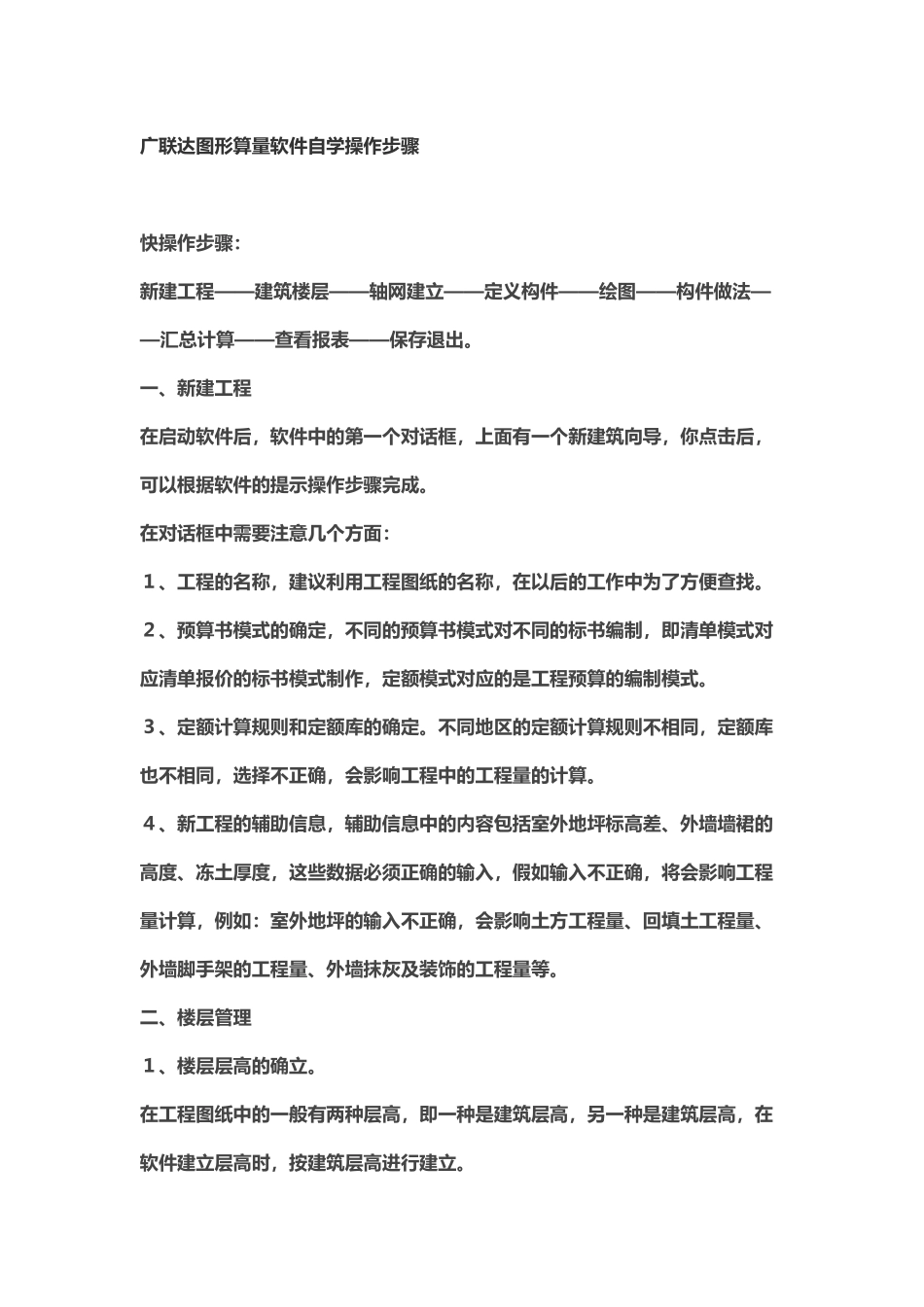

广联达图形算量软件自学操作步骤(3 页)Good is good, but better carries it.精益求精，善益求善。广联达图形算量软件自学操作步骤快操作步骤：新建工程——建筑楼层——轴网建立——定义构件——绘图——构件做法——汇总计算——查看报表——保存退出。一、新建工程在启动软件后，软件中的第一个对话框，上面有一个新建筑向导，你点击后，可以根据软件的提示操作步骤完成。在对话框中需要注意几个方面：１、工程的名称，建议利用工程图纸的名称，在以后的工作中为了方便查找。２、预算书模式的确定，不同的预算书模式对不同的标书编制，即清单模式对应清单报价的标书模式制作，定额模式对应的是工程预算的编制模式。３、定额计算规则和定额库的确定。不同地区的定额计算规则不相同，定额库也不相同，选择不正确，会影响工程中的工程量的计算。４、新工程的辅助信息，辅助信息中的内容包括室外地坪标高差、外墙墙裙的高度、冻土厚度，这些数据必须正确的输入，假如输入不正确，将会影响工程量计算，例如：室外地坪的输入不正确，会影响土方工程量、回填土工程量、外墙脚手架的工程量、外墙抹灰及装饰的工程量等。二、楼层管理１、楼层层高的确立。在工程图纸中的一般有两种层高，即一种是建筑层高，另一种是建筑层高，在软件建立层高时，按建筑层高进行建立。２、楼层的分析在工程是一般有两种情况，一种有地一室的情况，一种是无地下室的情况，分析如下。ｚ３、当楼层构件的标高不相同时，楼层的层高按构件最高标高处为分界线建立楼层层高，在绘制构件的时候，就不会出现超高的情况，你只需利用构件编辑属性把相应的构件标高或者高度修改。４、基础层高的确定第一种情况，没有地下室时，基础层高指的从基础垫层的下皮到正负零的高度为基础层的层高。第二种情况，当有地下室的情况，指的从基础的垫层的下皮到地下室室内地坪分界线处的高度为基础层的高度。５、楼层编码：基础层楼层编码由“０”代替，地下室楼层编码由负数表示。地上层数由正数表示。标准层的格式由以下几种方式：１～５、１－５，１、２、３、４、５，１，２，３，４，５。当不连续时，需要利用逗号或者“、”表示，例如：１、３、５。６、子楼层的说明：１、子楼层不支持楼层的排序功能。２、子楼层中的构件与主楼层中的构件不会扣减关系。３、子楼层不支持三维显示功能。三、轴网建立1、轴网类型在软件中轴网类型分为三种主轴网和辅助轴线。正交轴网指的 X 方向“水平...
