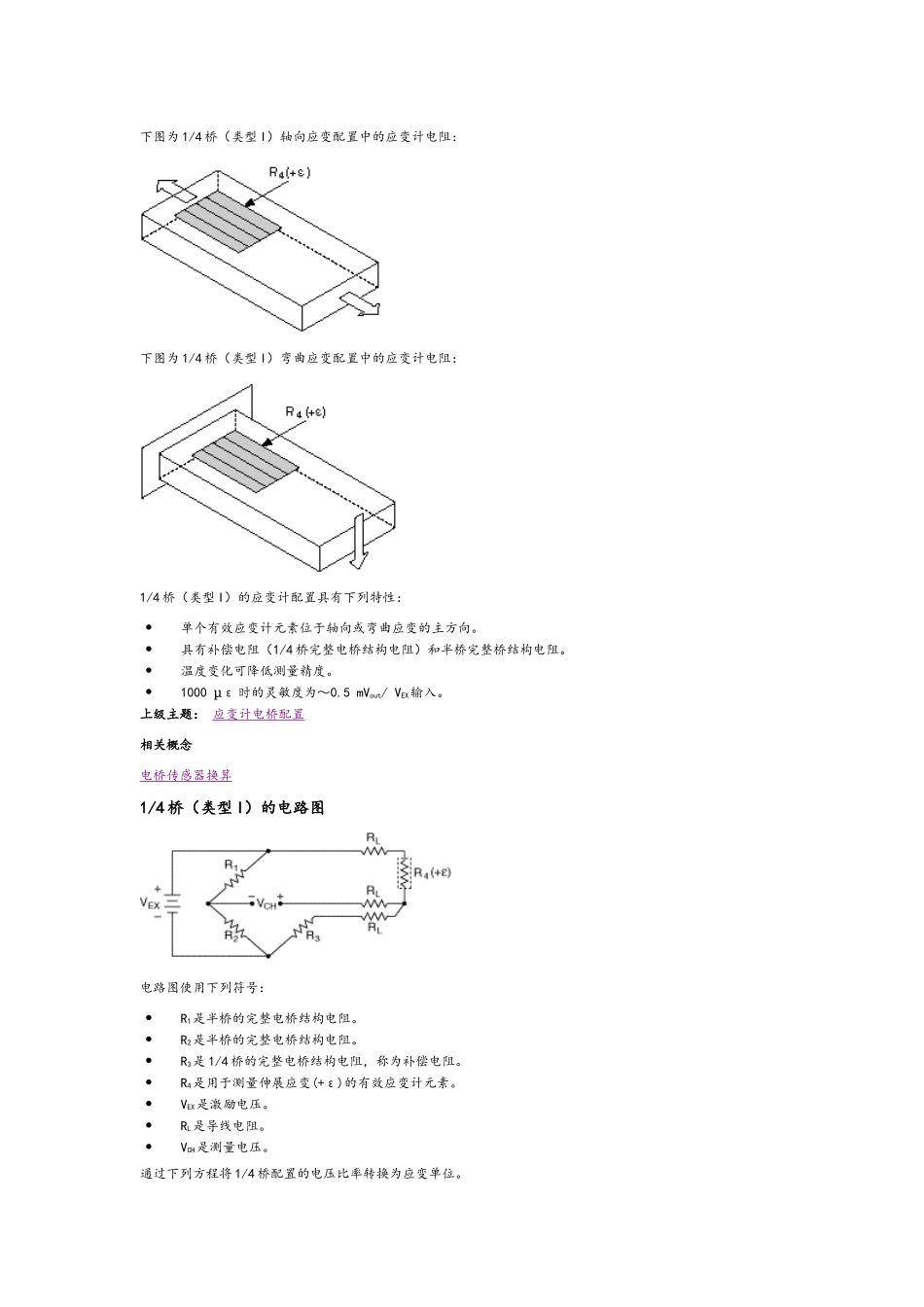

下图为 1/4 桥（类型 I）轴向应变配置中的应变计电阻：下图为 1/4 桥（类型 I）弯曲应变配置中的应变计电阻：1/4 桥（类型 I）的应变计配置具有下列特性： 单个有效应变计元素位于轴向或弯曲应变的主方向。 具有补偿电阻（1/4 桥完整电桥结构电阻）和半桥完整桥结构电阻。 温度变化可降低测量精度。 1000 εµ时的灵敏度为～0.5 mVout/ VEX输入。上级主题： 应变计电桥配置相关概念电桥传感器换算1/4 桥（类型 I）的电路图电路图使用下列符号： R1是半桥的完整电桥结构电阻。 R2是半桥的完整电桥结构电阻。 R3是 1/4 桥的完整电桥结构电阻，称为补偿电阻。 R4是用于测量伸展应变(+ε)的有效应变计元素。 VEX是激励电压。 RL是导线电阻。 VCH是测量电压。通过下列方程将 1/4 桥配置的电压比率转换为应变单位。Vr是虚拟通道用于电压—应变转换方程的电压比率，GF 是应变计因子，RL是导线电阻，Rg是额定应变计电阻。下图为 1/4 桥（类型 II）轴向应变配置中的应变计电阻：下图为 1/4 桥（类型 II）弯曲应变配置中的应变计电阻：1/4 桥（类型 II）的应变计配置具有下列特性： 有效应变计元素和无效应变计元素（1/4 桥的温度传感元素，称为补偿电阻）。有效元素位于轴向或弯曲应变的方向。补偿应变计位于连接至应变样本的温度电阻附近，但并未连接至应变样本，通常平行或垂直于主要的轴向应变方向。该配置常被误认为是半桥（类型 I）配置，在半桥（类型 I）配置中，R3为有效元素且连接至应变样本，用于测量泊松比的效应。 完整桥结构电阻可使半桥保持完整。 可补偿温度对测量产生的影响。 1000 εµ时的灵敏度为～0.5 mVout/ VEX输入。上级主题： 应变计电桥配置相关概念电桥传感器换算1/4 桥（类型 II）的电路图电路图使用下列符号： R1是半桥的完整电桥结构电阻。 R2是半桥的完整电桥结构电阻。 R3是 1/4 桥的温度传感元素，称为补偿电阻。 R4是用于测量伸展应变(+ε)的有效应变计元素。 VEX是激励电压。 RL是导线电阻。 VCH是测量电压。通过下列方程将 1/4 桥配置的电压比率转换为应变单位。Vr是虚拟通道用于电压—应变转换方程的电压比率，GF 是应变计因子，RL是导线电阻，Rg是额定应变计电阻。下图为半桥（类型 I）轴向应变配置中的应变计电阻：下图为半桥（类型 I）弯曲应变配置中的应变计电阻：半桥（类型 I）的应变计配置具有...
