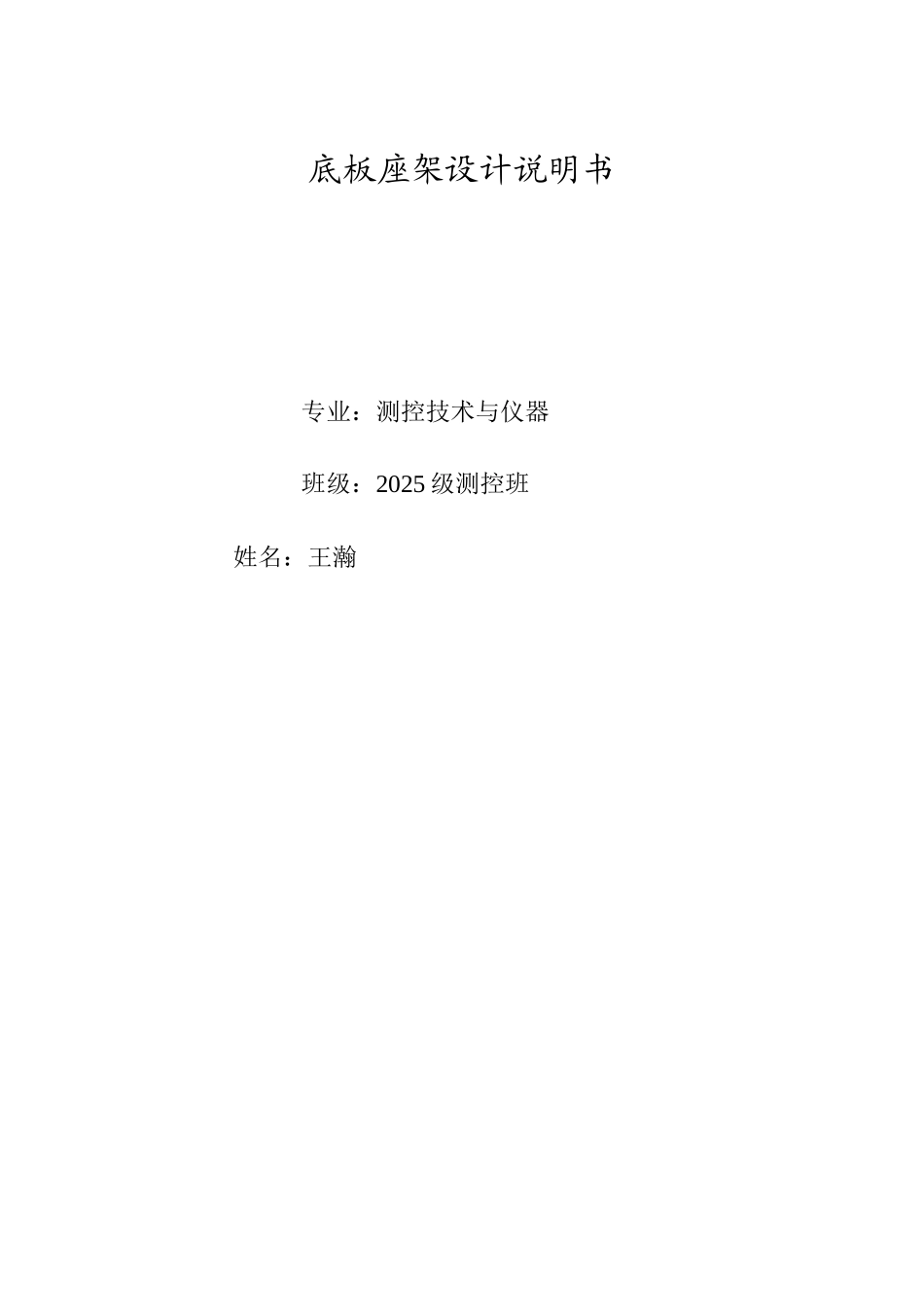

底板座架设计说明书

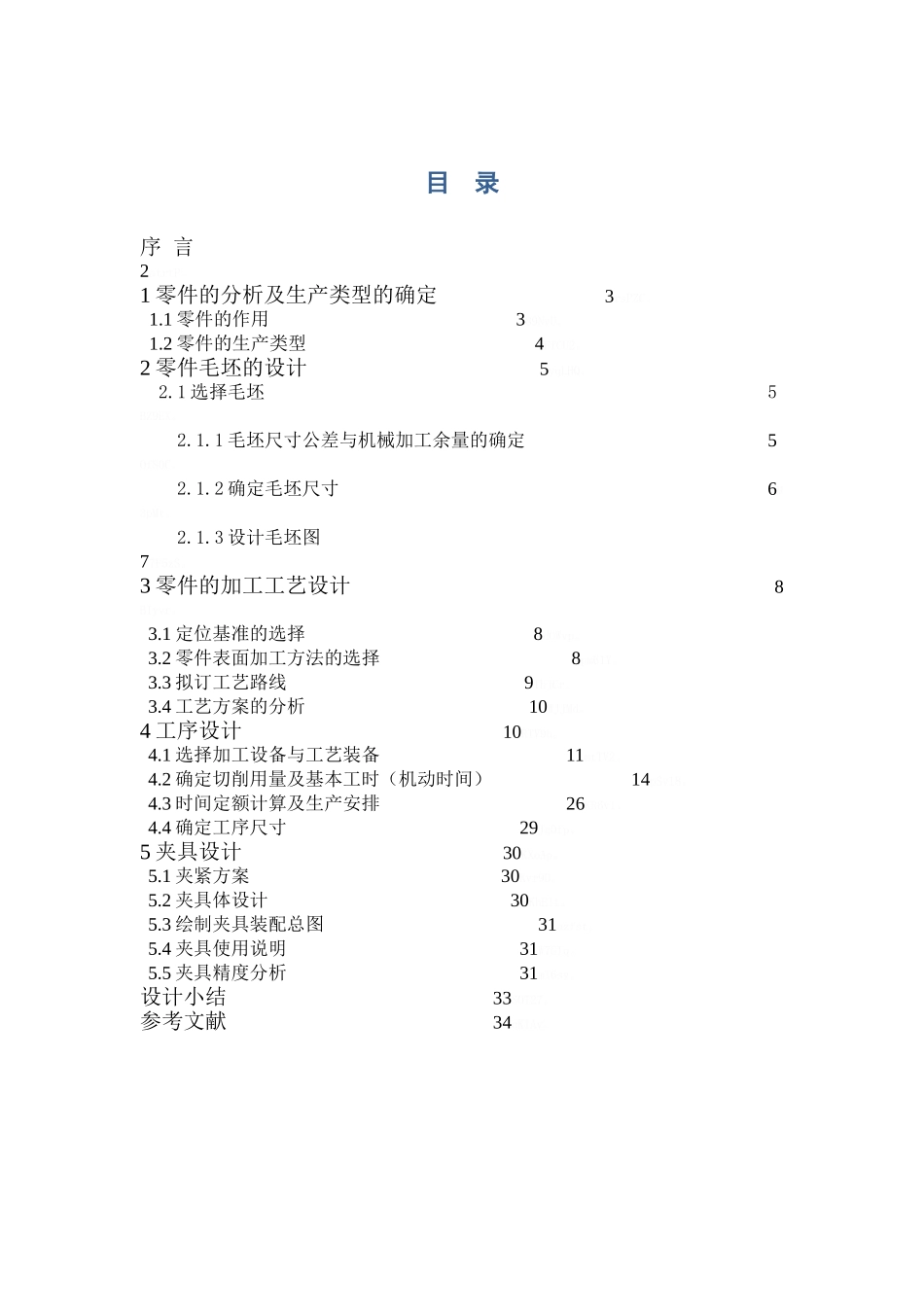

底板座架设计说明书 专业：测控技术与仪器 班级：2025 级测控班 姓名：王瀚目 录序 言 2atrtP。1 零件的分析及生产类型的确定 3rsPZC。 1.1 零件的作用 389NvU。 1.2 零件的生产类型 4FfCU2。2 零件毛坯的设计 5yqLHQ。 2.1 选择毛坯 5 BZ9EX。 2.1.1 毛坯尺寸公差与机械加工余量的确定 5 OfS0C。 2.1.2 确定毛坯尺寸 6M3pMt。 2.1.3 设计毛坯图 77F5zS。3 零件的加工工艺设计 8 BIyvr。 3.1 定位基准的选择 8dOWvp。 3.2 零件表面加工方法的选择 8pm61Y。 3.3 拟订工艺路线 9ThjCr。 3.4 工艺方案的分析 10WJJMd。4 工序设计 10RTV9h。 4.1 选择加工设备与工艺装备 11mtTV2。 4.2 确定切削用量及基本工时（机动时间） 14pSv18。 4.3 时间定额计算及生产安排 26KR6v1。 4.4 确定工序尺寸 29JgOfp。5 夹具设计 30KXoAp。 5.1 夹紧方案 30Kvr9D。 5.2 夹具体设计 30KhE1t。 5.3 绘制夹具装配总图 31azfst。 5.4 夹具使用说明 31W7GIq。 5.5 夹具精度分析 31mT6sy。设计小结 33SOT27。参考文献 34qKlAv。摘要 本设计对底板座架的各个加工难点、生产类型进行了分析，针对零件的结构特点进行毛坯设计、对其工艺过程进行了设计。为提高生产效率，设计了各个加工工序的工装夹具，对十字孔加工的夹具进行了详细的分析，对其它座架零件的加工有一定的借鉴意义。G2nhH。关键词：底板座架；工艺；工装夹具；设计序 言 综合模块（机械加工工艺规程）课程设计是在学完了机械制造技术基础和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的课程设计及未来从事的工作打下了良好的基础。9C9BV。 这次课程设计中，我所选的零件是“底板座架”，完成该零件的机械加工工艺规程的编制及工艺装备的设计，底板座架在机器设备中是不可缺少的零件，它们的作用是：1.建立设备基础。用以架构设备的支撑基础，并在此基础上安装轴类零件及轴上零件。2.利用它们的工艺结构起到其他重要零件的定位作用。3.用以连接机器设备与地面的基础零件。因此在加工时，零件的配合部分需进行精加工，保证其配合准确，提高车床的综合性能，又因为被加工零件的结构比较复杂，加工...
