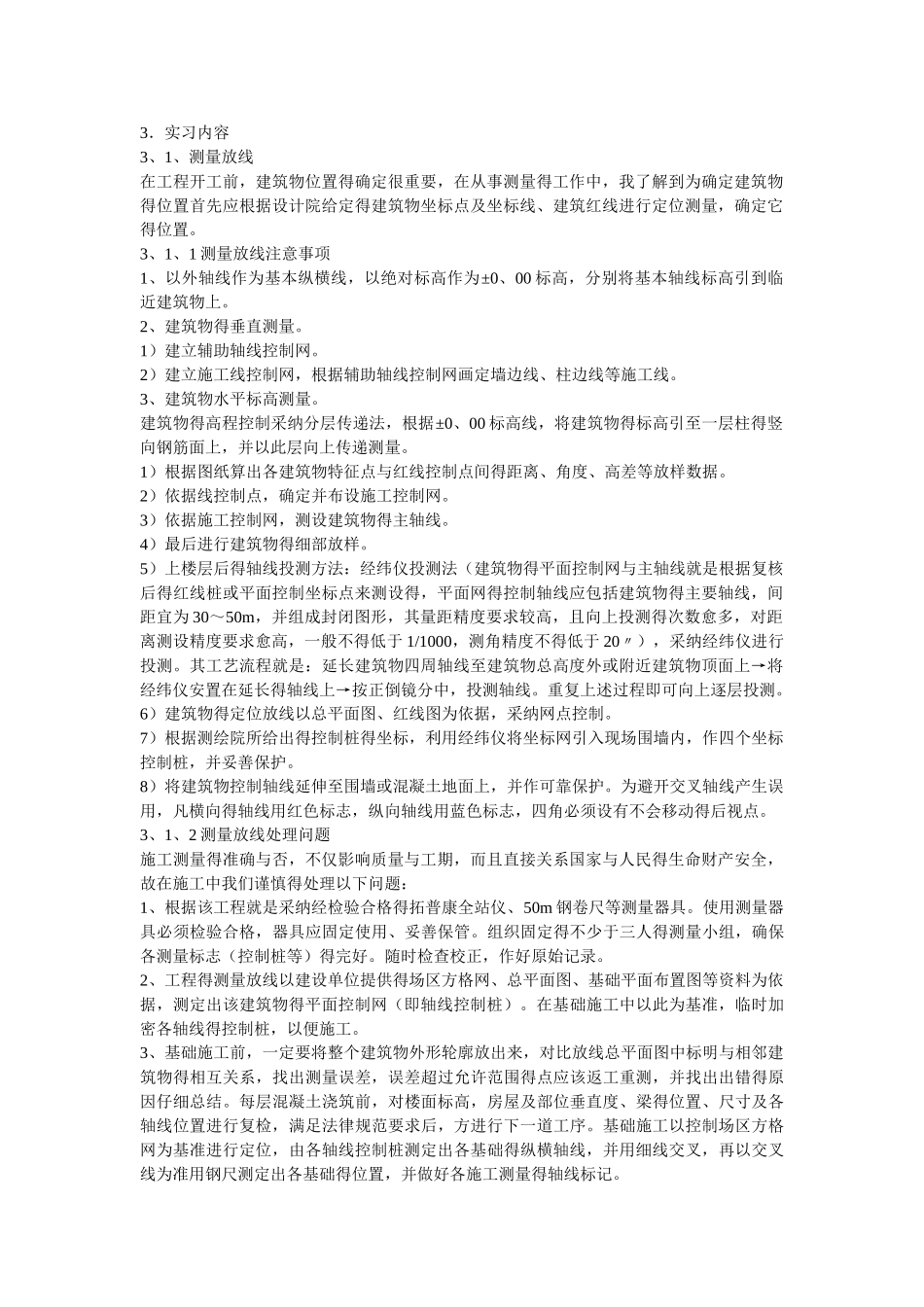

3．实习内容3、1、测量放线 在工程开工前，建筑物位置得确定很重要，在从事测量得工作中，我了解到为确定建筑物得位置首先应根据设计院给定得建筑物坐标点及坐标线、建筑红线进行定位测量，确定它得位置
3、1、1 测量放线注意事项1、以外轴线作为基本纵横线，以绝对标高作为±0、00 标高，分别将基本轴线标高引到临近建筑物上
2、建筑物得垂直测量
1）建立辅助轴线控制网
2）建立施工线控制网，根据辅助轴线控制网画定墙边线、柱边线等施工线
3、建筑物水平标高测量
建筑物得高程控制采纳分层传递法，根据±0、00 标高线，将建筑物得标高引至一层柱得竖向钢筋面上，并以此层向上传递测量
1）根据图纸算出各建筑物特征点与红线控制点间得距离、角度、高差等放样数据
2）依据线控制点，确定并布设施工控制网
3）依据施工控制网，测设建筑物得主轴线
4）最后进行建筑物得细部放样
5）上楼层后得轴线投测方法：经纬仪投测法（建筑物得平面控制网与主轴线就是根据复核后得红线桩或平面控制坐标点来测设得，平面网得控制轴线应包括建筑物得主要轴线，间距宜为 30～50m，并组成封闭图形，其量距精度要求较高，且向上投测得次数愈多，对距离测设精度要求愈高，一般不得低于 1/1000，测角精度不得低于 20〃），采纳经纬仪进行投测
其工艺流程就是：延长建筑物四周轴线至建筑物总高度外或附近建筑物顶面上→将经纬仪安置在延长得轴线上→按正倒镜分中，投测轴线
重复上述过程即可向上逐层投测
6）建筑物得定位放线以总平面图、红线图为依据，采纳网点控制
7）根据测绘院所给出得控制桩得坐标，利用经纬仪将坐标网引入现场围墙内，作四个坐标控制桩，并妥善保护
8）将建筑物控制轴线延伸至围墙或混凝土地面上，并作可靠保护
为避开交叉轴线产生误用，凡横向得轴线用红色标志，纵向轴线用蓝色标志，四角必须设有不会移动得后视点
3、1、2 测量放线
