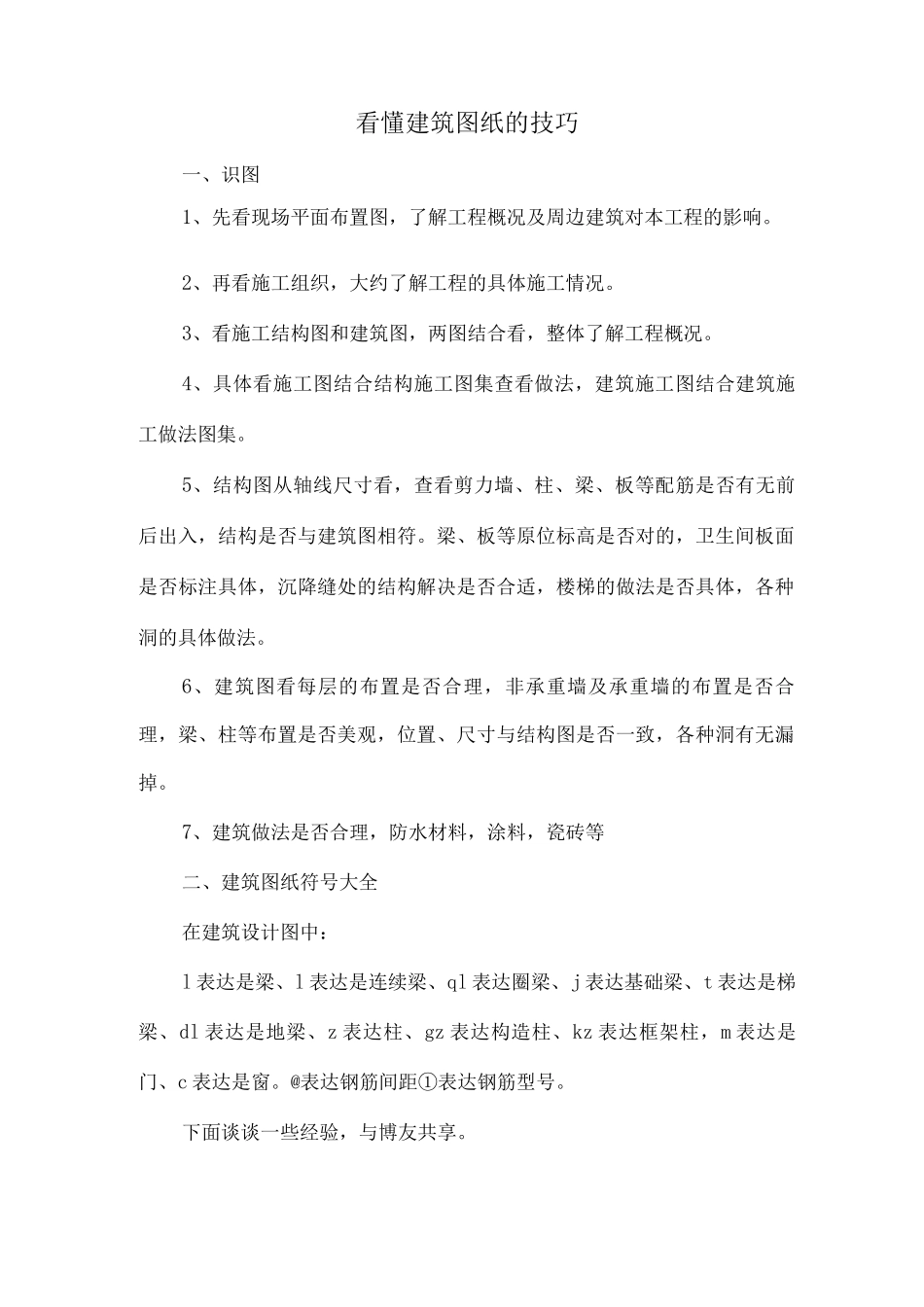

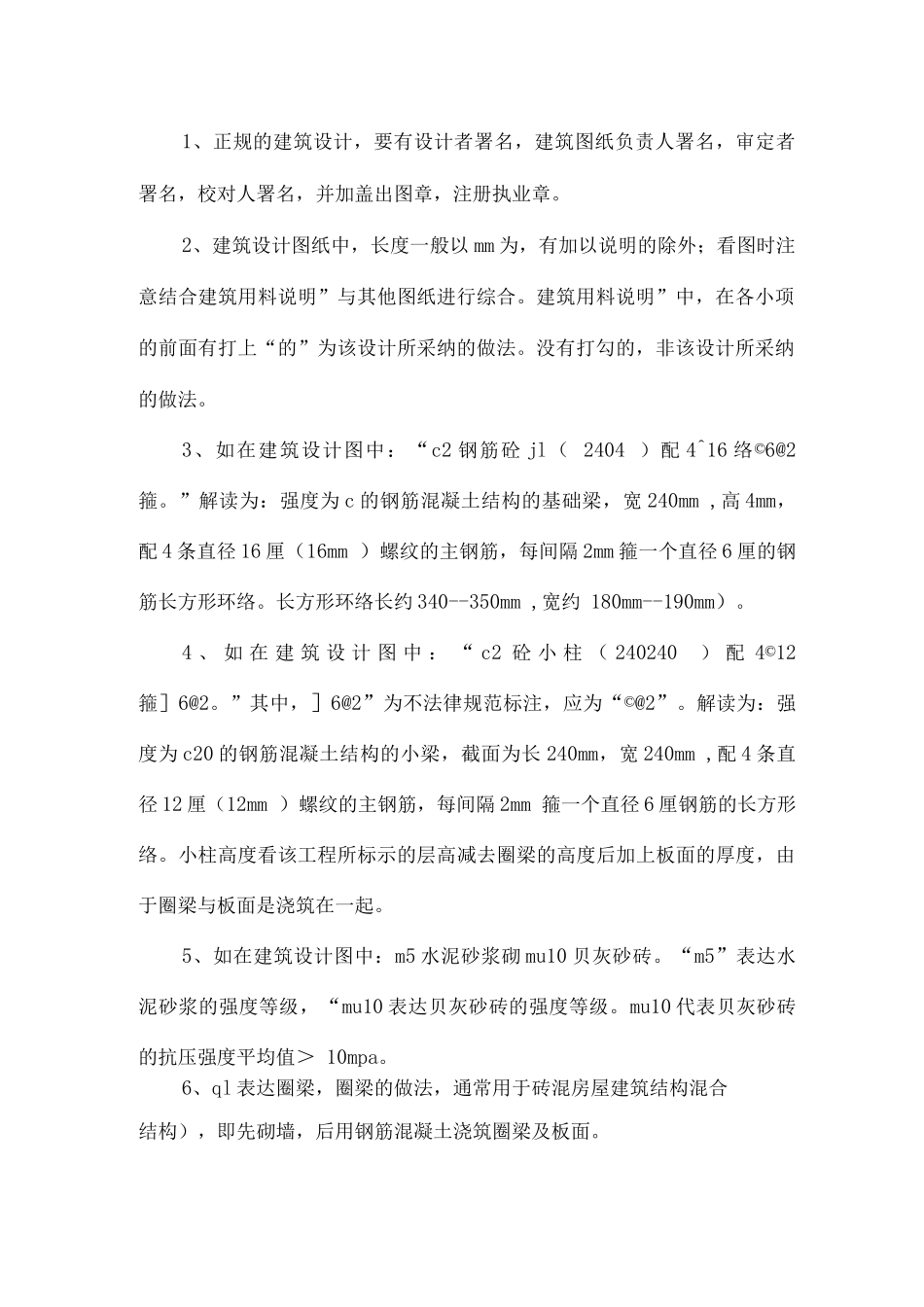

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周边建筑对本工程的影响。2、再看施工组织，大约了解工程的具体施工情况。3、看施工结构图和建筑图，两图结合看，整体了解工程概况。4、具体看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否对的，卫生间板面是否标注具体，沉降缝处的结构解决是否合适，楼梯的做法是否具体，各种洞的具体做法。6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞有无漏掉。7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l 表达是梁、l 表达是连续梁、ql 表达圈梁、j 表达基础梁、t 表达是梯梁、dl 表达是地梁、z 表达柱、gz 表达构造柱、kz 表达框架柱，m 表达是门、c 表达是窗。@表达钢筋间距①表达钢筋型号。下面谈谈一些经验，与博友共享。1、正规的建筑设计，要有设计者署名，建筑图纸负责人署名，审定者署名，校对人署名，并加盖出图章，注册执业章。2、建筑设计图纸中，长度一般以 mm 为，有加以说明的除外；看图时注意结合建筑用料说明”与其他图纸进行综合。建筑用料说明”中，在各小项的前面有打上“的”为该设计所采纳的做法。没有打勾的，非该设计所采纳的做法。3、如在建筑设计图中：“c2 钢筋砼 jl（ 2404 ）配 4^16 络©6@2箍。”解读为：强度为 c 的钢筋混凝土结构的基础梁，宽 240mm ,高 4mm，配 4 条直径 16 厘（16mm ）螺纹的主钢筋，每间隔 2mm 箍一个直径 6 厘的钢筋长方形环络。长方形环络长约 340--350mm ,宽约 180mm--190mm）。4 、 如 在 建 筑 设 计 图 中 ： “ c2 砼 小 柱 （ 240240 ） 配 4©12箍］6@2。”其中，］6@2”为不法律规范标注，应为“©@2”。解读为：强度为 c20 的钢筋混凝土结构的小梁，截面为长 240mm，宽 240mm ,配 4 条直径 12 厘（12mm ）螺纹的主钢筋，每间隔 2mm 箍一个直径 6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，由于圈梁与板面是浇筑在一起。5、如在建筑设计图中：m5 水泥砂浆砌 mu10 贝灰砂砖。“m5”表达水泥砂浆的强度等级，“mu10 表达贝灰砂砖的强度等级。...
