建筑施工图设计中存在的问题及注意事项探究

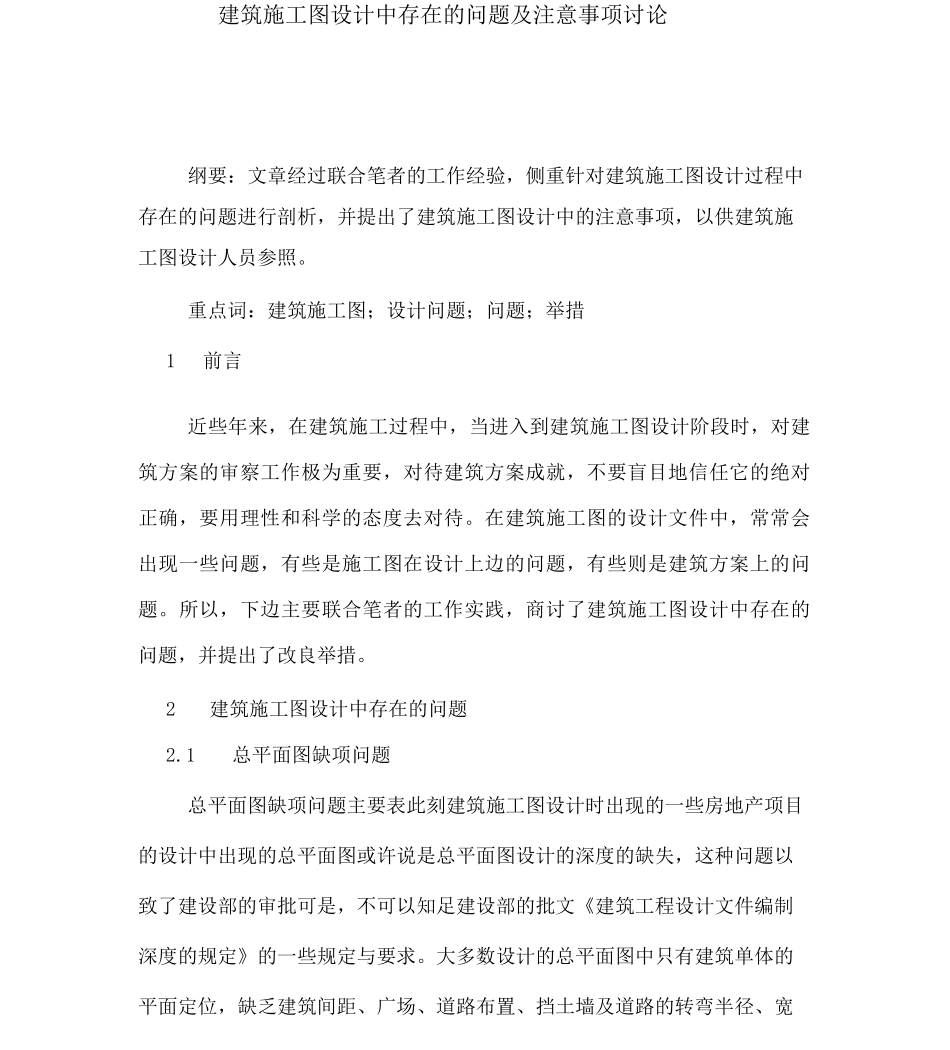

建筑施工图设计中存在的问题及注意事项探究_第1页
1/7
建筑施工图设计中存在的问题及注意事项探究_第2页
2/7

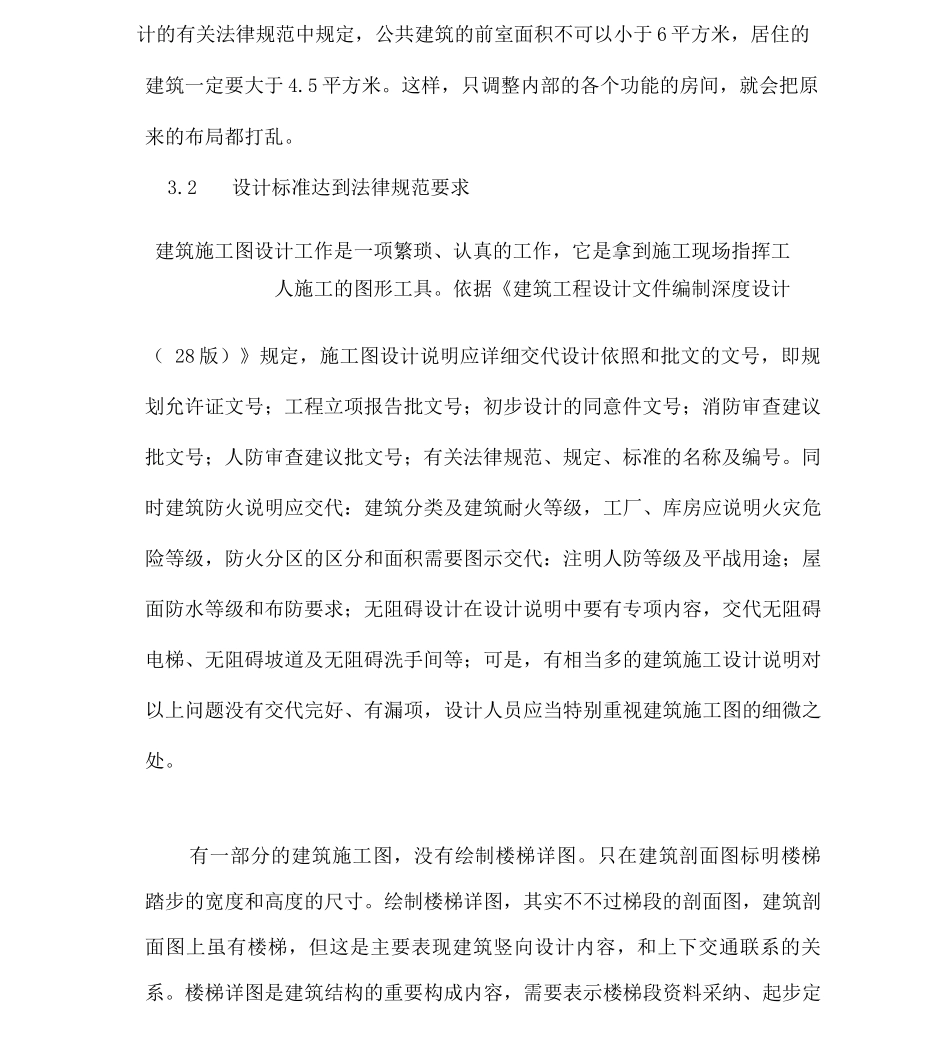

建筑施工图设计中存在的问题及注意事项探究_第3页
3/7
建筑施工图设计中存在的问题及注意事项讨论纲要:文章经过联合笔者的工作经验,侧重针对建筑施工图设计过程中存在的问题进行剖析,并提出了建筑施工图设计中的注意事项,以供建筑施工图设计人员参照。重点词:建筑施工图;设计问题;问题;举措1前言近些年来,在建筑施工过程中,当进入到建筑施工图设计阶段时,对建筑方案的审察工作极为重要,对待建筑方案成就,不要盲目地信任它的绝对正确,要用理性和科学的态度去对待。在建筑施工图的设计文件中,常常会出现一些问题,有些是施工图在设计上边的问题,有些则是建筑方案上的问题。所以,下边主要联合笔者的工作实践,商讨了建筑施工图设计中存在的问题,并提出了改良举措。2建筑施工图设计中存在的问题2.1总平面图缺项问题总平面图缺项问题主要表此刻建筑施工图设计时出现的一些房地产项目的设计中出现的总平面图或许说是总平面图设计的深度的缺失,这种问题以致了建设部的审批可是,不可以知足建设部的批文《建筑工程设计文件编制深度的规定》的一些规定与要求。大多数设计的总平面图中只有建筑单体的平面定位,缺乏建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交错点、变坡点、标高、坡度、第 1 页共 6 页计的有关法律规范中规定,公共建筑的前室面积不可以小于 6 平方米,居住的建筑一定要大于 4.5 平方米。这样,只调整内部的各个功能的房间,就会把原来的布局都打乱。3.2设计标准达到法律规范要求建筑施工图设计工作是一项繁琐、认真的工作,它是拿到施工现场指挥工人施工的图形工具。依据《建筑工程设计文件编制深度设计( 28 版)》规定,施工图设计说明应详细交代设计依照和批文的文号,即规划允许证文号;工程立项报告批文号;初步设计的同意件文号;消防审查建议批文号;人防审查建议批文号;有关法律规范、规定、标准的名称及编号。同时建筑防火说明应交代:建筑分类及建筑耐火等级,工厂、库房应说明火灾危险等级,防火分区的区分和面积需要图示交代:注明人防等级及平战用途;屋面防水等级和布防要求;无阻碍设计在设计说明中要有专项内容,交代无阻碍电梯、无阻碍坡道及无阻碍洗手间等;可是,有相当多的建筑施工设计说明对以上问题没有交代完好、有漏项,设计人员应当特别重视建筑施工图的细微之处。有一部分的建筑施工图,没有绘制楼梯详图。只在建筑剖面图标明楼梯踏步的宽度和高度的尺寸。绘制楼梯详图,其实不不过梯段的剖面图,建筑剖面图上虽有楼...
