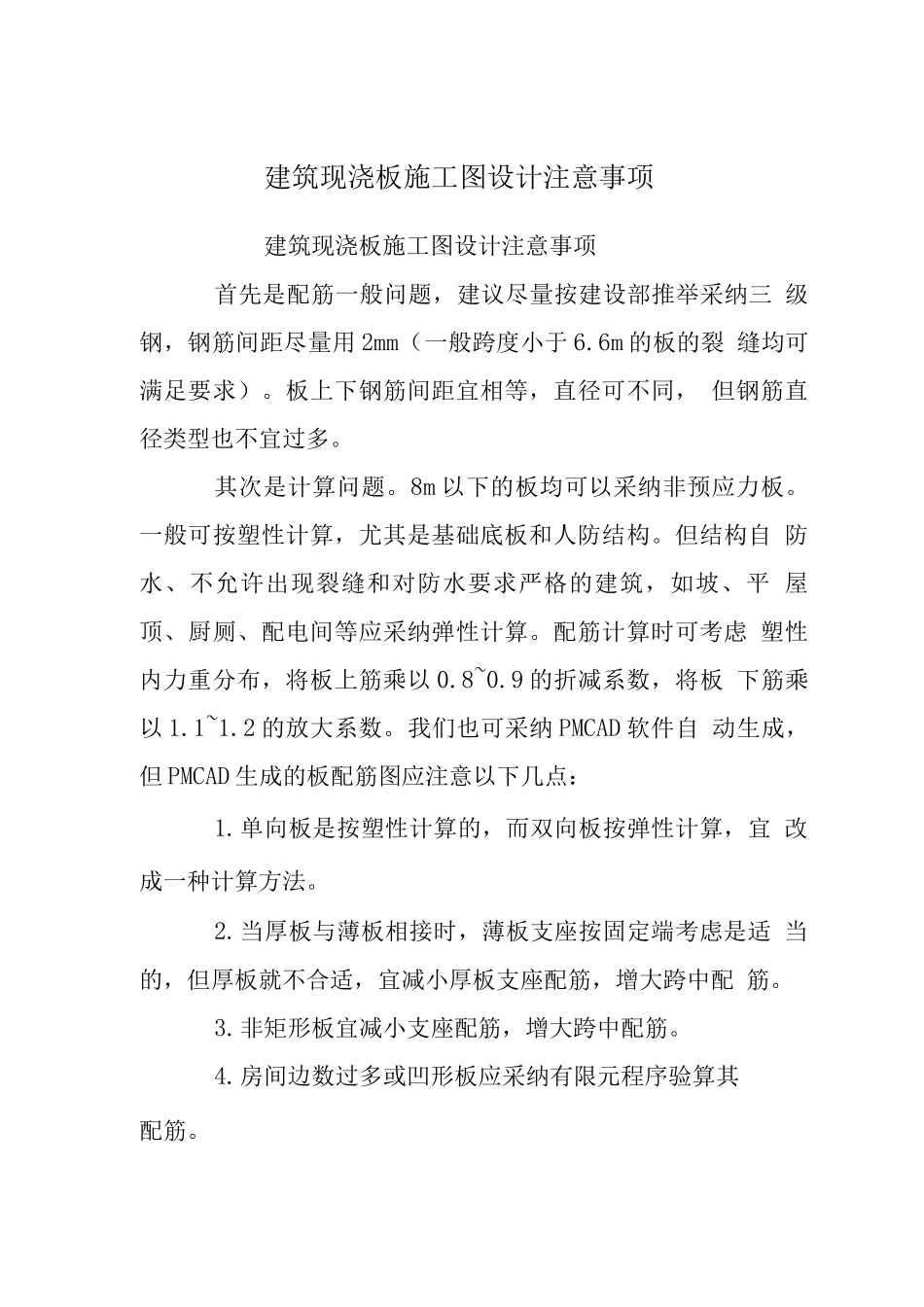

建筑现浇板施工图设计注意事项_第1页
1/3

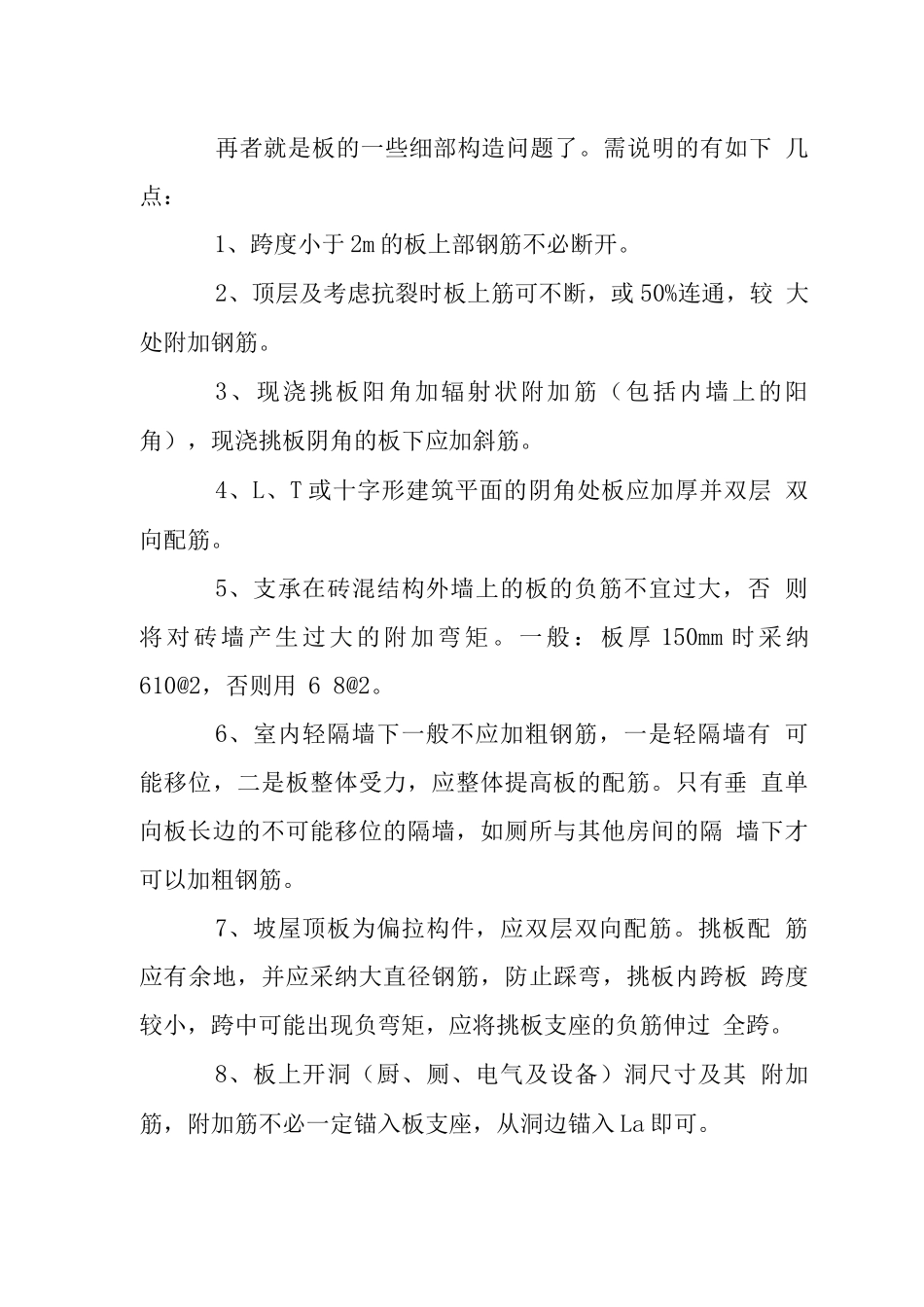

建筑现浇板施工图设计注意事项_第2页
2/3

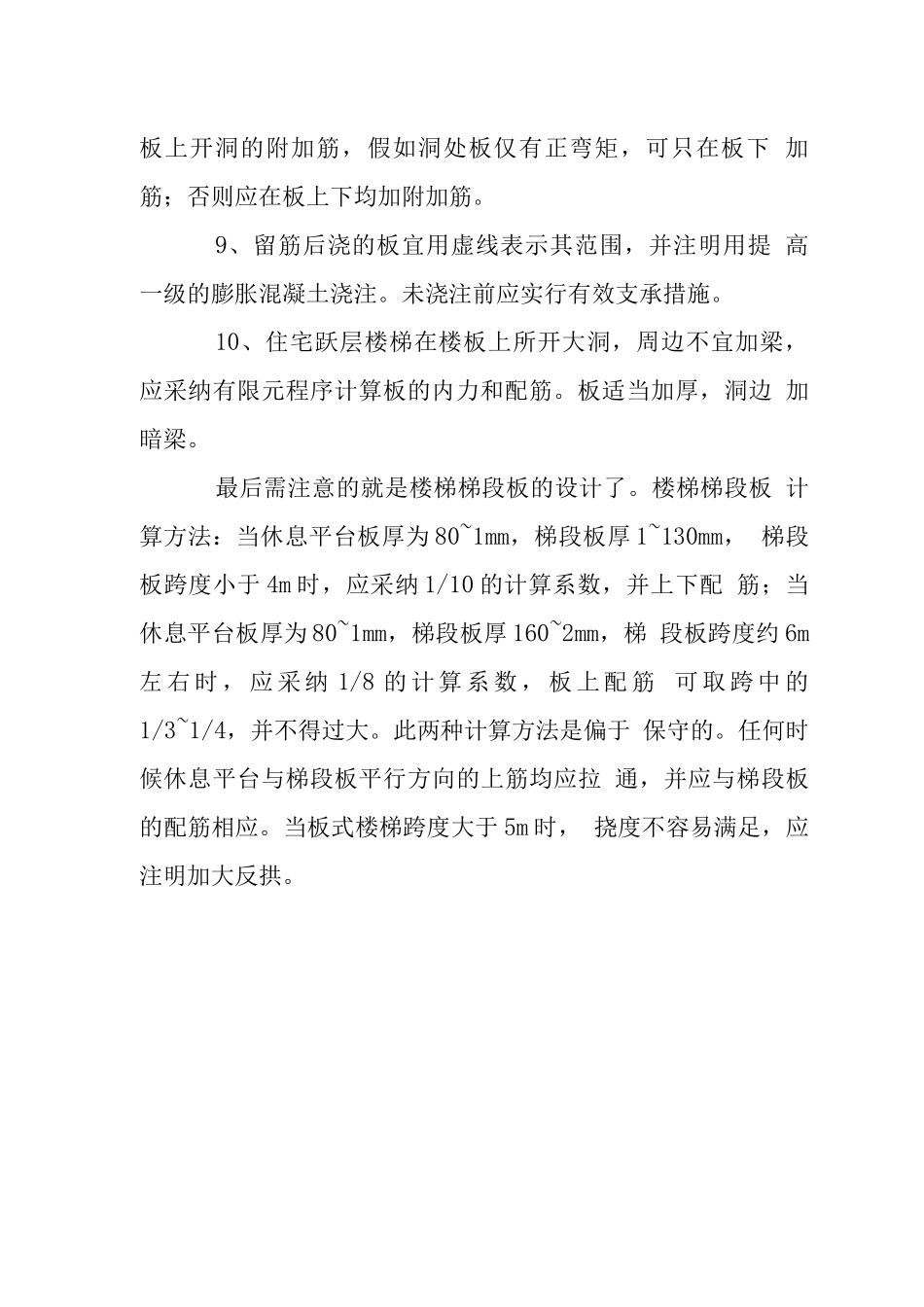

建筑现浇板施工图设计注意事项_第3页
3/3
建筑现浇板施工图设计注意事项建筑现浇板施工图设计注意事项首先是配筋一般问题,建议尽量按建设部推举采纳三 级钢,钢筋间距尽量用 2mm(一般跨度小于 6.6m 的板的裂 缝均可满足要求)。板上下钢筋间距宜相等,直径可不同, 但钢筋直径类型也不宜过多。其次是计算问题。8m 以下的板均可以采纳非预应力板。 一般可按塑性计算,尤其是基础底板和人防结构。但结构自 防水、不允许出现裂缝和对防水要求严格的建筑,如坡、平 屋顶、厨厕、配电间等应采纳弹性计算。配筋计算时可考虑 塑性内力重分布,将板上筋乘以 0.8~0.9 的折减系数,将板 下筋乘以 1.1~1.2 的放大系数。我们也可采纳 PMCAD 软件自 动生成,但 PMCAD 生成的板配筋图应注意以下几点:1.单向板是按塑性计算的,而双向板按弹性计算,宜 改成一种计算方法。2.当厚板与薄板相接时,薄板支座按固定端考虑是适 当的,但厚板就不合适,宜减小厚板支座配筋,增大跨中配 筋。3.非矩形板宜减小支座配筋,增大跨中配筋。4.房间边数过多或凹形板应采纳有限元程序验算其配筋。再者就是板的一些细部构造问题了。需说明的有如下 几点:1、跨度小于 2m 的板上部钢筋不必断开。2、顶层及考虑抗裂时板上筋可不断,或 50%连通,较 大处附加钢筋。3、现浇挑板阳角加辐射状附加筋(包括内墙上的阳 角),现浇挑板阴角的板下应加斜筋。4、L、T 或十字形建筑平面的阴角处板应加厚并双层 双向配筋。5、支承在砖混结构外墙上的板的负筋不宜过大,否 则将对砖墙产生过大的附加弯矩。一般:板厚 150mm 时采纳 610@2,否则用 6 8@2。6、室内轻隔墙下一般不应加粗钢筋,一是轻隔墙有 可能移位,二是板整体受力,应整体提高板的配筋。只有垂 直单向板长边的不可能移位的隔墙,如厕所与其他房间的隔 墙下才可以加粗钢筋。7、坡屋顶板为偏拉构件,应双层双向配筋。挑板配 筋应有余地,并应采纳大直径钢筋,防止踩弯,挑板内跨板 跨度较小,跨中可能出现负弯矩,应将挑板支座的负筋伸过 全跨。8、板上开洞(厨、厕、电气及设备)洞尺寸及其 附加筋,附加筋不必一定锚入板支座,从洞边锚入 La 即可。板上开洞的附加筋,假如洞处板仅有正弯矩,可只在板下 加筋;否则应在板上下均加附加筋。9、留筋后浇的板宜用虚线表示其范围,并注明用提 高一级的膨胀混凝土浇注。未浇注前应实行有效支承措施。10、住宅跃层楼梯在楼板上所开大洞,周边不宜加梁, 应采纳有限元程序计算...
