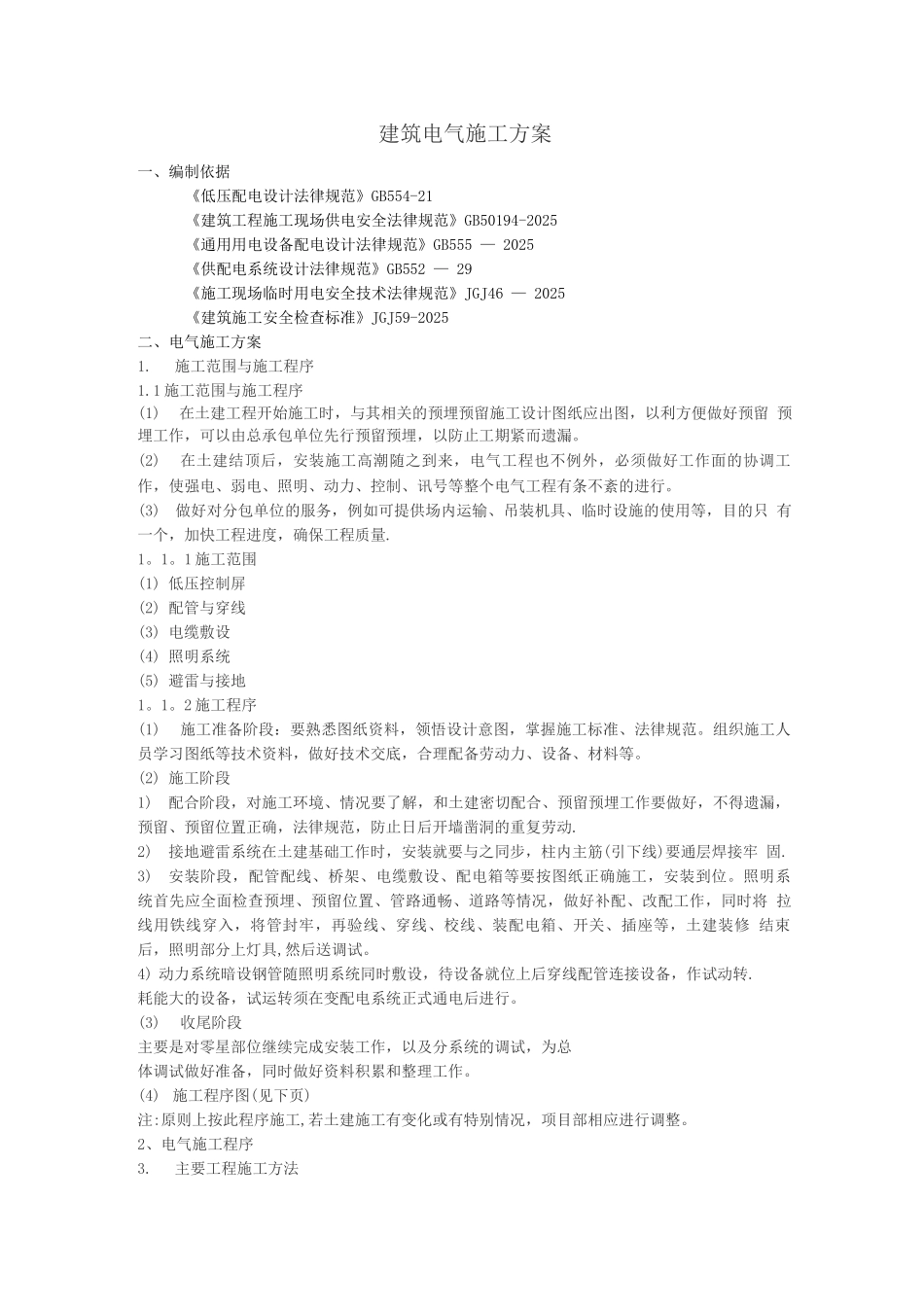

建筑电气安装施工方案

建筑电气施工方案一、编制依据《低压配电设计法律规范》GB554-21《建筑工程施工现场供电安全法律规范》GB50194-2025《通用用电设备配电设计法律规范》GB555 — 2025《供配电系统设计法律规范》GB552 — 29《施工现场临时用电安全技术法律规范》JGJ46 — 2025《建筑施工安全检查标准》JGJ59-2025二、电气施工方案1.施工范围与施工程序1.1 施工范围与施工程序(1)在土建工程开始施工时，与其相关的预埋预留施工设计图纸应出图，以利方便做好预留 预埋工作，可以由总承包单位先行预留预埋，以防止工期紧而遗漏。(2)在土建结顶后，安装施工高潮随之到来，电气工程也不例外，必须做好工作面的协调工 作，使强电、弱电、照明、动力、控制、讯号等整个电气工程有条不紊的进行。(3)做好对分包单位的服务，例如可提供场内运输、吊装机具、临时设施的使用等，目的只 有一个，加快工程进度，确保工程质量.1。1。1 施工范围(1) 低压控制屏(2) 配管与穿线(3) 电缆敷设(4) 照明系统(5) 避雷与接地1。1。2 施工程序(1)施工准备阶段：要熟悉图纸资料，领悟设计意图，掌握施工标准、法律规范。组织施工人 员学习图纸等技术资料，做好技术交底，合理配备劳动力、设备、材料等。(2) 施工阶段1)配合阶段，对施工环境、情况要了解，和土建密切配合、预留预埋工作要做好，不得遗漏， 预留、预留位置正确，法律规范，防止日后开墙凿洞的重复劳动.2)接地避雷系统在土建基础工作时，安装就要与之同步，柱内主筋(引下线)要通层焊接牢 固.3)安装阶段，配管配线、桥架、电缆敷设、配电箱等要按图纸正确施工，安装到位。照明系 统首先应全面检查预埋、预留位置、管路通畅、道路等情况，做好补配、改配工作，同时将 拉线用铁线穿入，将管封牢，再验线、穿线、校线、装配电箱、开关、插座等，土建装修 结束后，照明部分上灯具,然后送调试。4) 动力系统暗设钢管随照明系统同时敷设，待设备就位上后穿线配管连接设备，作试动转.耗能大的设备，试运转须在变配电系统正式通电后进行。(3)收尾阶段主要是对零星部位继续完成安装工作，以及分系统的调试，为总体调试做好准备，同时做好资料积累和整理工作。(4) 施工程序图(见下页)注:原则上按此程序施工,若土建施工有变化或有特别情况，项目部相应进行调整。2、电气施工程序3.主要工程施工方法3.1 低压配电屏安装3。1.1 安装条件(1) 屋顶、楼面施工完毕,不得有渗漏；门窗安装完毕，门已上锁.(2)室内地面基础施...
