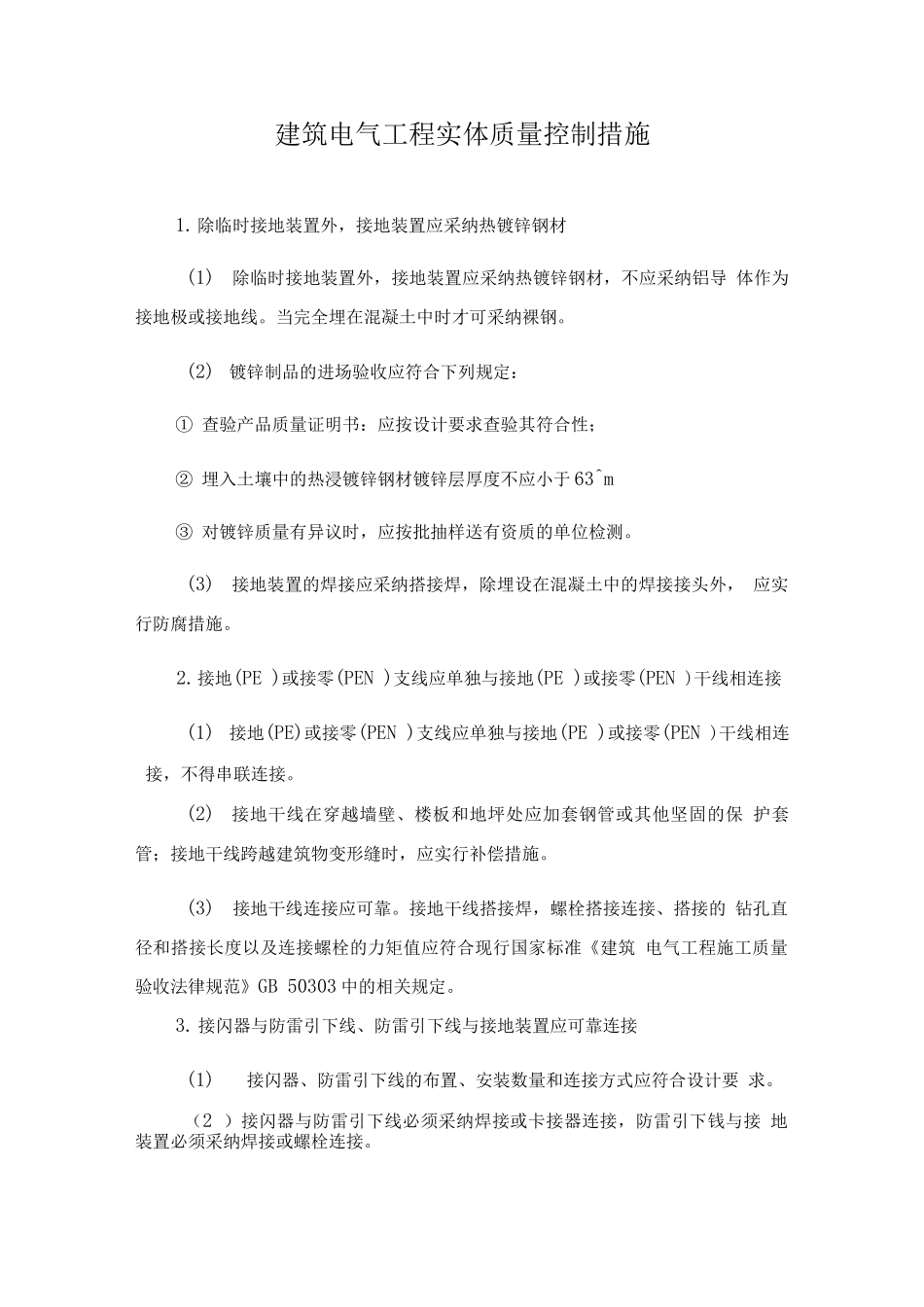

建筑电气工程实体质量控制措施

建筑电气工程实体质量控制措施1.除临时接地装置外，接地装置应采纳热镀锌钢材(1)除临时接地装置外，接地装置应采纳热镀锌钢材，不应采纳铝导 体作为接地极或接地线。当完全埋在混凝土中时才可采纳裸钢。(2) 镀锌制品的进场验收应符合下列规定：① 查验产品质量证明书：应按设计要求查验其符合性；② 埋入土壤中的热浸镀锌钢材镀锌层厚度不应小于 63^m③ 对镀锌质量有异议时，应按批抽样送有资质的单位检测。(3)接地装置的焊接应采纳搭接焊，除埋设在混凝土中的焊接接头外， 应实行防腐措施。2.接地(PE )或接零(PEN )支线应单独与接地(PE )或接零(PEN )干线相连接(1) 接地(PE)或接零(PEN )支线应单独与接地(PE )或接零(PEN )干线相连接，不得串联连接。(2)接地干线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保 护套管；接地干线跨越建筑物变形缝时，应实行补偿措施。(3)接地干线连接应可靠。接地干线搭接焊，螺栓搭接连接、搭接的 钻孔直径和搭接长度以及连接螺栓的力矩值应符合现行国家标准《建筑 电气工程施工质量验收法律规范》GB 50303 中的相关规定。3. 接闪器与防雷引下线、防雷引下线与接地装置应可靠连接(1)接闪器、防雷引下线的布置、安装数量和连接方式应符合设计要 求。（2 ）接闪器与防雷引下线必须采纳焊接或卡接器连接，防雷引下钱与接 地装置必须采纳焊接或螺栓连接。（3）当利用建筑物金属屋面或屋顶上旗杆、栏杆、装饰物、铁塔、女儿墙 上的盖板等永久性金属物做接闪器时，其材质及截面应符合设计要求，建筑物金 属屋面板间的连接、永久性金属物各部件之间的连接应可靠、持久。（4）当接闪带或接闪网跨越建筑物变形缝时，应实行补偿措施。4. 电动机等外露可导电部分应与保护导体可靠连接（1）电动机等电气设备的外露可导电部分应单独与保护导体相连接， 不得串联连接，连接导体的材质、截面积应符合设计要求。（2）采纳螺栓连接时，其螺栓、垫圈、螺母等应为热镀锌制品，防松 零件齐全，且应连接牢固。5. 母线槽与分支母线槽应与保护导体可靠连接（1）母线槽与分支母线槽的金属外壳等外露可导电部分应与保护导体 直接连接，不得串联连接，并应符合下列规定：① 每段母线槽的金属外壳间应连接可靠，且母线槽全长与保护导体 可靠连接不应少于 2 处；② 分支母线槽的金属外壳末端应与保护导体可靠连接；③ 连接导体的材质、截面积应符合设计要求。（2）采纳螺栓连接时，其螺栓、垫圈、螺...
