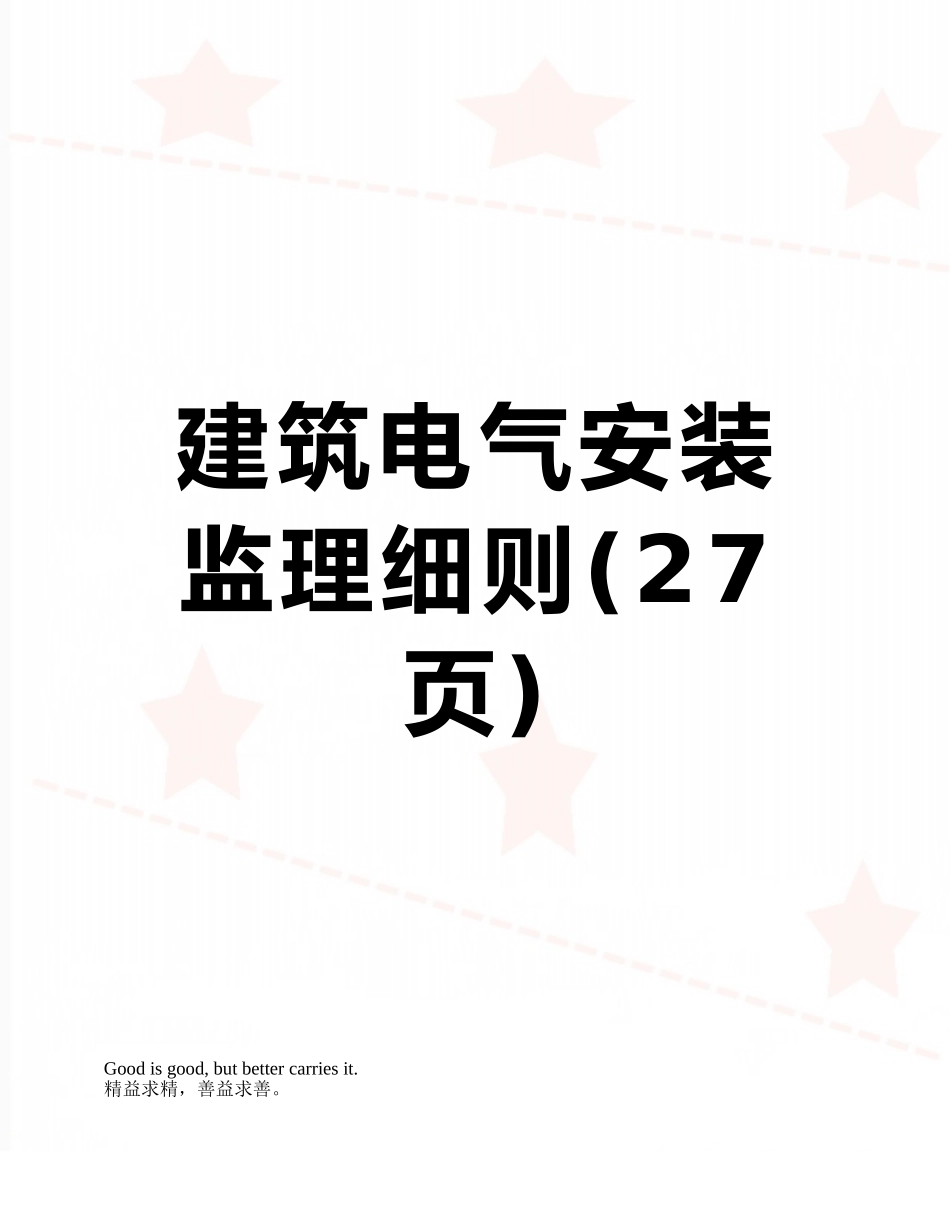

建筑电气安装监理细则VIP专享

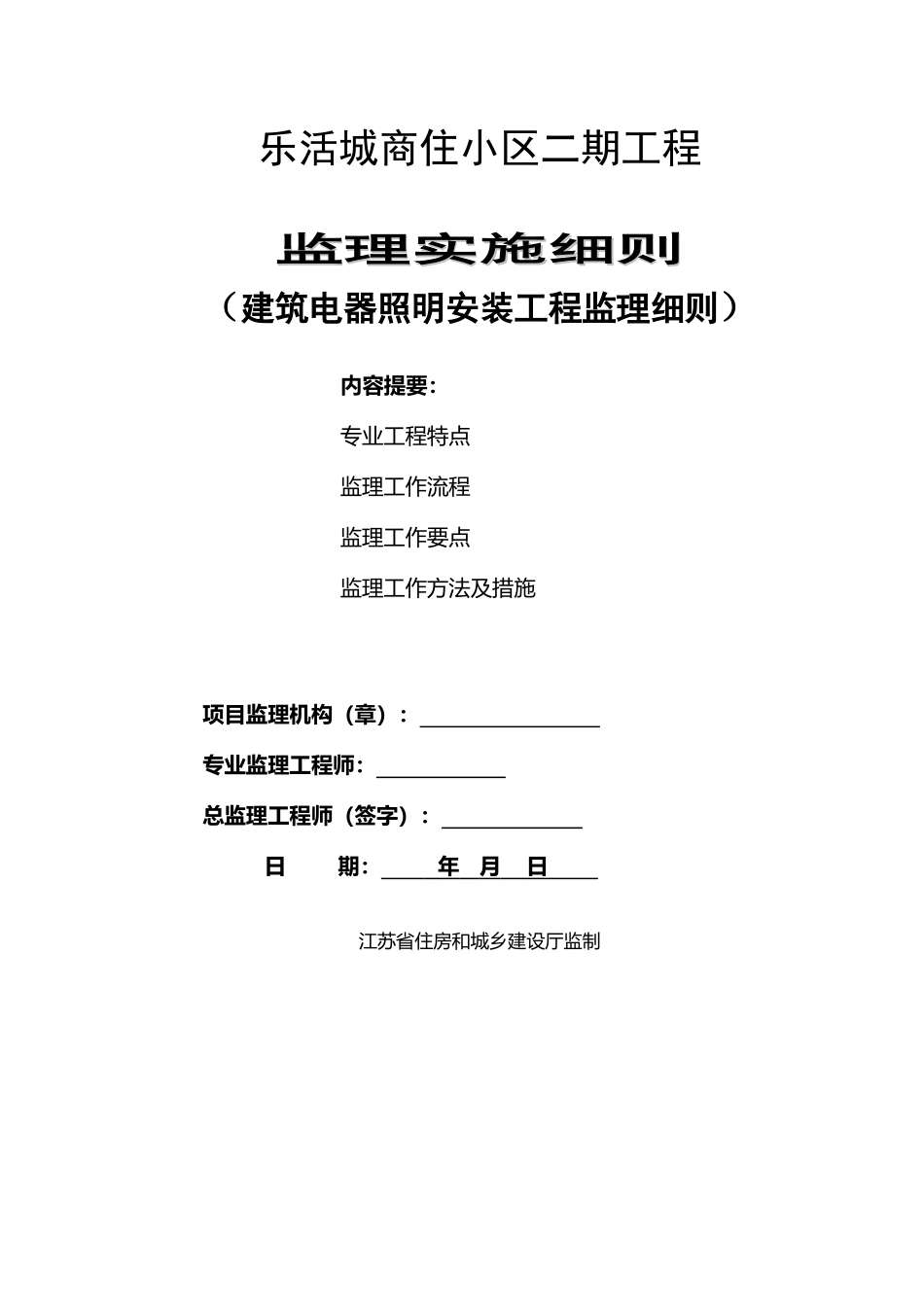

建筑电气安装监理细则(27页)Good is good, but better carries it.精益求精，善益求善。乐活城商住小区二期工程监理实施细则监理实施细则（建筑电器照明安装工程监理细则）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师（签字）： 日 期： 年 月 日 江苏省住房和城乡建设厅监制建筑电气安装工程监理细则1 工程特点2 监理工作流程详见监理法律规范3 监理工作质量控制目标按合同约定达到合格等级。4 分部（子分部）分项工程质量控制要求4.1 电缆敷设工程4.1.1 所有材料规格型号及电压等级均符合设计要求，并有产品合格证，合格证有生产许可证编号及安全认证标志，外观检查合格，耐热阻燃电缆外护层有明显标识和制造厂标，并按有关要求见证取样和送检，电缆严禁有绞拧、铠装压扁，护层断裂表面严重划伤等缺陷，验收合格。4.1.2 施工工艺流程4.1.3 基本要求4.1.3.1 电缆敷设前进行绝缘摇测或耐压试验。4.1.3.2 直埋敷设① 电缆敷设时，应注意电缆弯曲半径应符合法律规范要求。（GB50300-2025 表 12.2.1-1）② 电缆敷设完毕，应作隐蔽验收。合格后铺砂盖砖（或电缆盖板）。回填土前再作隐蔽验收。合格后及时回填土并予以夯实。4.1.3.3 沿支架、桥架敷设① 水平敷设：a．不同等级电压的电缆应分层敷设，高压电缆应设在上层。b．同等级电压的电缆沿支架敷设时，水平净距不得小于３５ｍｍ．并不应小于电缆的外径。c．首尾两端转弯两侧及每隔 5-10m 处设固定点。d．大于 45°倾斜敷设的电缆每隔 2m 要设固定点。准备工作直埋电缆敷设铺砂盖砖回填土埋标桩管口防水处理剥麻刷油挂标志牌电缆沿支架、桥架敷设水平敷设垂直敷设挂标志牌② 垂直敷设：a．有条件时，最好自上而下敷设。当自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层大截面电缆宜用机械牵引敷设。b．沿支架敷设时，支架距离不得大于 1.5 米。敷设时，应放一根立即卡一根。电缆支架最上层距竖井顶部或楼板距离不小于 150-200mm，最下层支架距沟底或地面距离不小于 50-100mm，电缆支架层间距离不小于 150-200mm（电力电缆）和不小于 120mm（控制电缆）。c．电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料堵死。③ 电缆在桥架上可以无间距敷设，排列应整齐，不应交叉。在桥架内电力电缆的总截面（包括外护层）不应大于桥架横断面的 40%，控制电缆...
