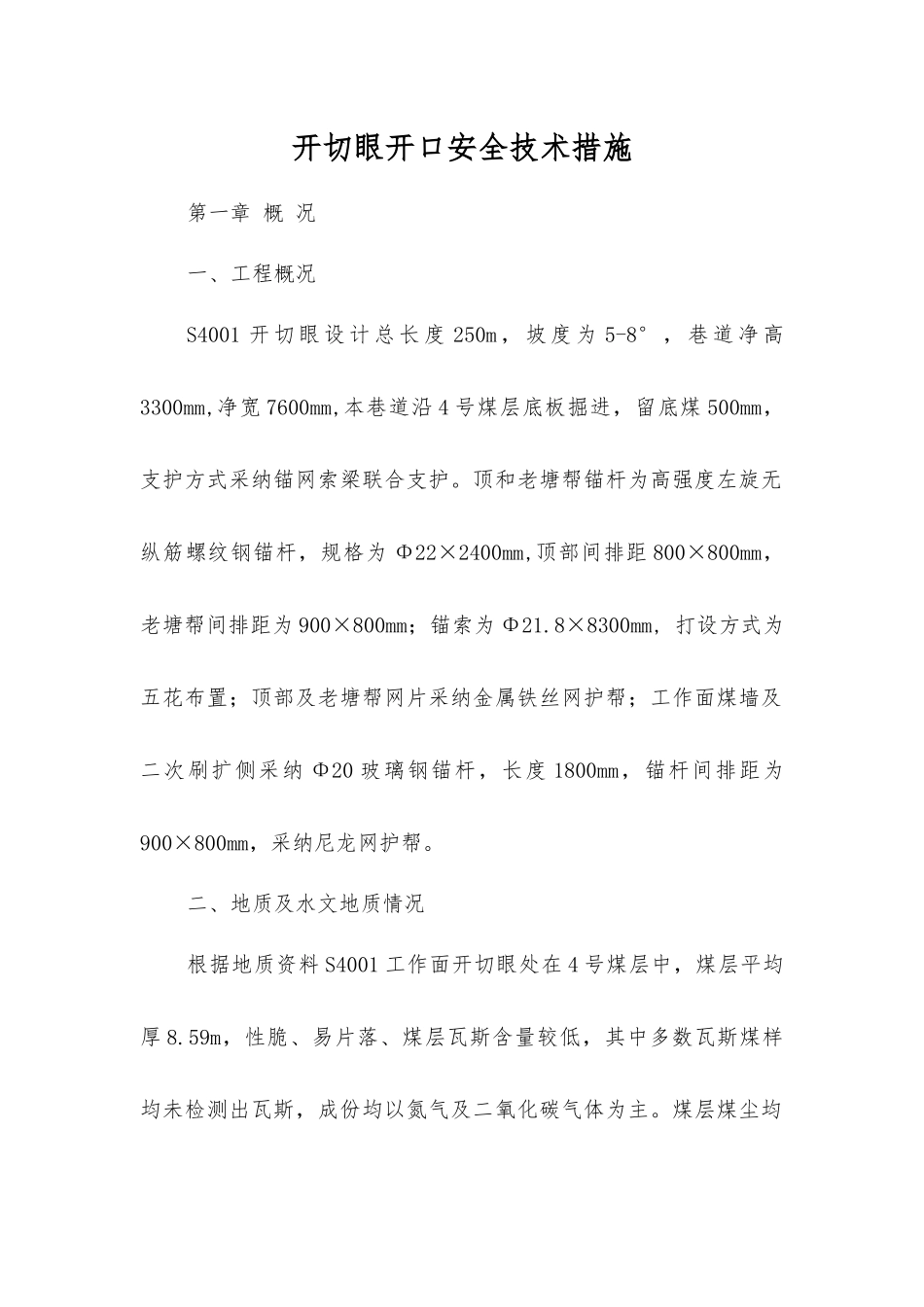

开切眼开口安全技术措施

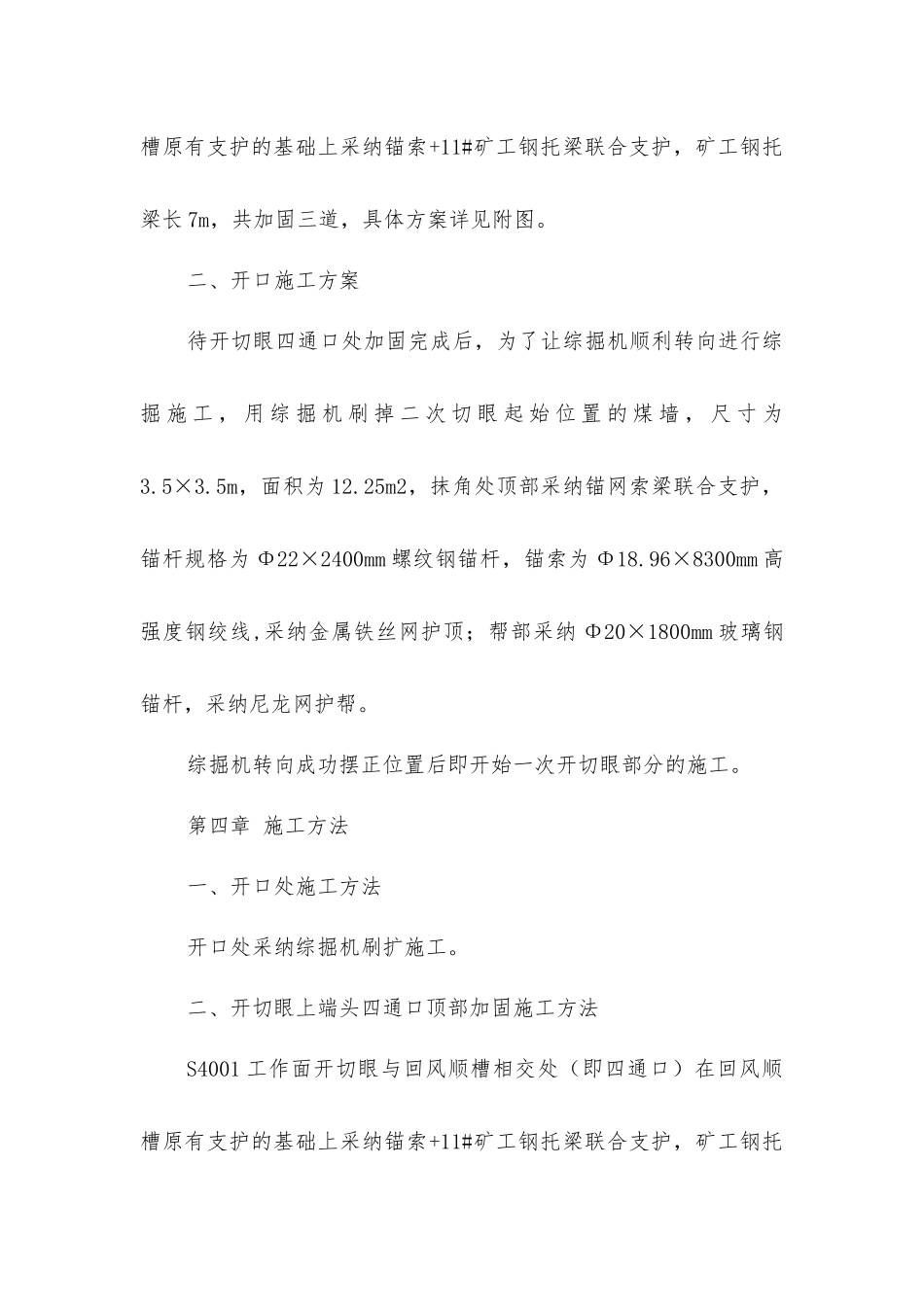

开切眼开口安全技术措施第一章 概 况一、工程概况S4001 开 切 眼 设 计 总 长 度 250m ， 坡 度 为 5-8° ， 巷 道 净 高3300mm,净宽 7600mm,本巷道沿 4 号煤层底板掘进，留底煤 500mm，支护方式采纳锚网索梁联合支护。顶和老塘帮锚杆为高强度左旋无纵筋螺纹钢锚杆，规格为 Φ22×2400mm,顶部间排距 800×800mm，老塘帮间排距为 900×800mm；锚索为 Φ21.8×8300mm, 打设方式为五花布置；顶部及老塘帮网片采纳金属铁丝网护帮；工作面煤墙及二次刷扩侧采纳 Φ20 玻璃钢锚杆，长度 1800mm，锚杆间排距为900×800mm，采纳尼龙网护帮。二、地质及水文地质情况根据地质资料 S4001 工作面开切眼处在 4 号煤层中，煤层平均厚 8.59m，性脆、易片落、煤层瓦斯含量较低，其中多数瓦斯煤样均未检测出瓦斯，成份均以氮气及二氧化碳气体为主。煤层煤尘均具备爆炸性，其岩粉量在 75～85%之间，煤样火焰长度大于 400mm，同时根据区内开采的煤矿调查资料，煤层也具备爆炸性，掘进时要防止煤尘过量积聚。根据现有地质资料，本巷道掘进中无断层。巷道掘进中发现淋（出）水异常情况时，立即停止掘进，查明异常区的富水情况，排除安全隐患后，方可继续掘进。第二章 巷道布置一、巷道布置平面图 (见附图)二、巷道开口位置：1、拨门方位：180°2、开口点坐标：以地测科现场实测数据为准。三、巷道断面形状及断面尺寸（见附图）开切眼巷道形状为矩形，净高 3300mm,净宽 7600mm，净断面积25.08m2。第三章 施工方案一、开切眼与回风顺槽相交处加固方案S4001 工作面开切眼与回风顺槽相交处（即四通口）在回风顺槽原有支护的基础上采纳锚索+11#矿工钢托梁联合支护，矿工钢托梁长 7m，共加固三道，具体方案详见附图。二、开口施工方案待开切眼四通口处加固完成后，为了让综掘机顺利转向进行综掘 施 工 ， 用 综 掘 机 刷 掉 二 次 切 眼 起 始 位 置 的 煤 墙 ， 尺 寸 为3.5×3.5m，面积为 12.25m2，抹角处顶部采纳锚网索梁联合支护，锚杆规格为 Φ22×2400mm 螺纹钢锚杆，锚索为 Φ18.96×8300mm 高强度钢绞线,采纳金属铁丝网护顶；帮部采纳 Φ20×1800mm 玻璃钢锚杆，采纳尼龙网护帮。综掘机转向成功摆正位置后即开始一次开切眼部分的施工。第四章 施工方法一、开口处施工方法开口处采纳综掘机刷扩施工。二、开切眼上端头四通口顶部加固施工方法S4001 工作面开切眼与回风顺槽相交处（即四...
