引桥承台、墩身施工方案

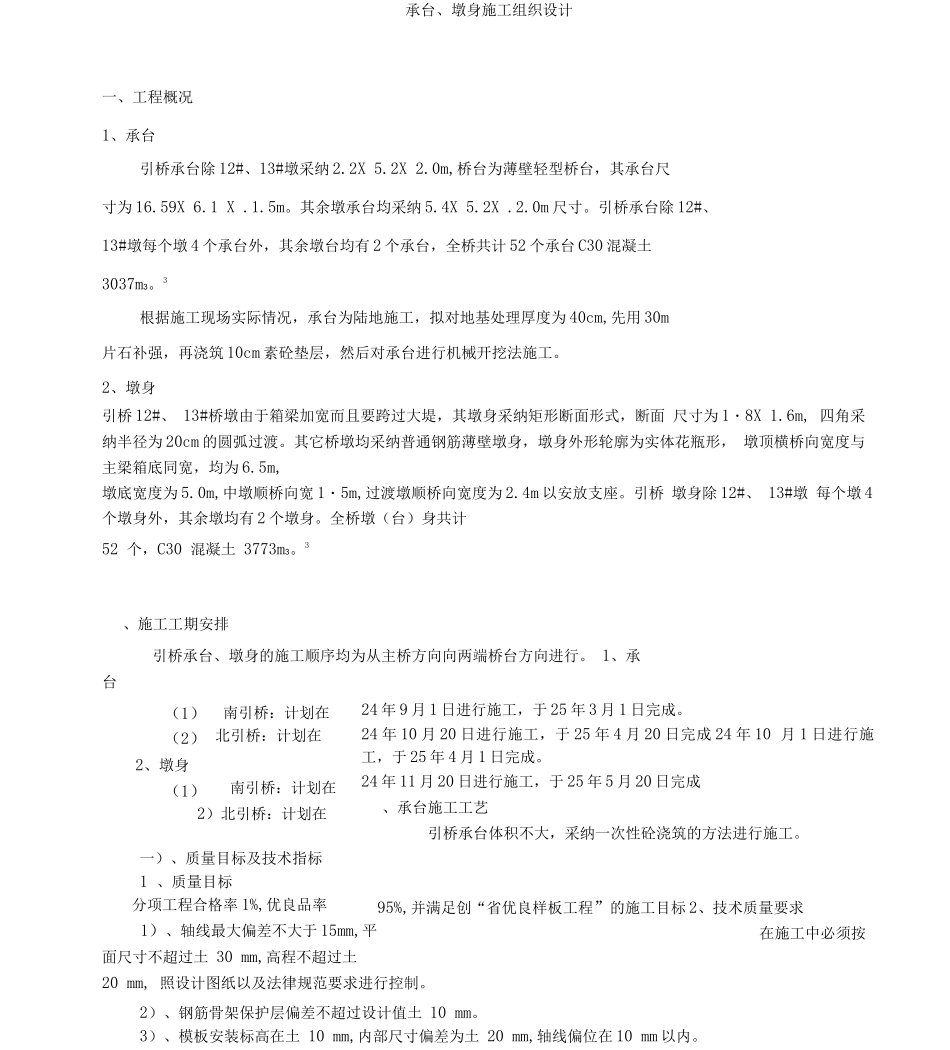

承台、墩身施工组织设计一、工程概况1、承台引桥承台除 12#、13#墩采纳 2.2X 5.2X 2.0m,桥台为薄壁轻型桥台，其承台尺寸为 16.59X 6.1 X .1.5m。其余墩承台均采纳 5.4X 5.2X .2.0m 尺寸。引桥承台除 12#、13#墩每个墩 4 个承台外，其余墩台均有 2 个承台，全桥共计 52 个承台 C30 混凝土3037m3。3根据施工现场实际情况，承台为陆地施工，拟对地基处理厚度为 40cm,先用 30m片石补强，再浇筑 10cm 素砼垫层，然后对承台进行机械开挖法施工。2、墩身引桥 12#、 13#桥墩由于箱梁加宽而且要跨过大堤，其墩身采纳矩形断面形式，断面 尺寸为 1・8X 1.6m, 四角采纳半径为 20cm 的圆弧过渡。其它桥墩均采纳普通钢筋薄壁墩身，墩身外形轮廓为实体花瓶形， 墩顶横桥向宽度与主梁箱底同宽，均为 6.5m,墩底宽度为 5.0m,中墩顺桥向宽 1・5m,过渡墩顺桥向宽度为 2.4m 以安放支座。引桥 墩身除 12#、 13#墩 每个墩 4个墩身外，其余墩均有 2 个墩身。全桥墩（台）身共计52 个，C30 混凝土 3773m3。3、施工工期安排一）、质量目标及技术指标1 、质量目标分项工程合格率 1%,优良品率1）、轴线最大偏差不大于 15mm,平面尺寸不超过土 30 mm,高程不超过土 20 mm, 照设计图纸以及法律规范要求进行控制。2）、钢筋骨架保护层偏差不超过设计值土 10 mm。3）、模板安装标高在土 10 mm,内部尺寸偏差为土 20 mm,轴线偏位在 10 mm 以内。引桥承台、墩身的施工顺序均为从主桥方向向两端桥台方向进行。 1、承台（1）（2）2、墩身（1）南引桥：计划在 北引桥：计划在南引桥：计划在2）北引桥：计划在24 年 9 月 1 日进行施工，于 25 年 3 月 1 日完成。24 年 10 月 20 日进行施工，于 25 年 4 月 20 日完成 24 年 10 月 1 日进行施工，于 25 年 4 月 1 日完成。24 年 11 月 20 日进行施工，于 25 年 5 月 20 日完成、承台施工工艺引桥承台体积不大，采纳一次性砼浇筑的方法进行施工。95%,并满足创“省优良样板工程”的施工目标 2、技术质量要求在施工中必须按4）、砼严格根据砼配合比的坍落度进行控制5）、其它：各道工序必须符合施工技术法律规范和设计图纸要求。3、施工工艺(1)基坑开挖为防止在承台混凝土浇注过程中产生不均匀下沉，基坑开挖到承台底标高以下 40cm,向基坑内回填片石，再浇筑 10cm 厚素砼作为垫层。引桥承台基础开挖深度一般大于 3m,地下...
