弯沉轮印面积计算

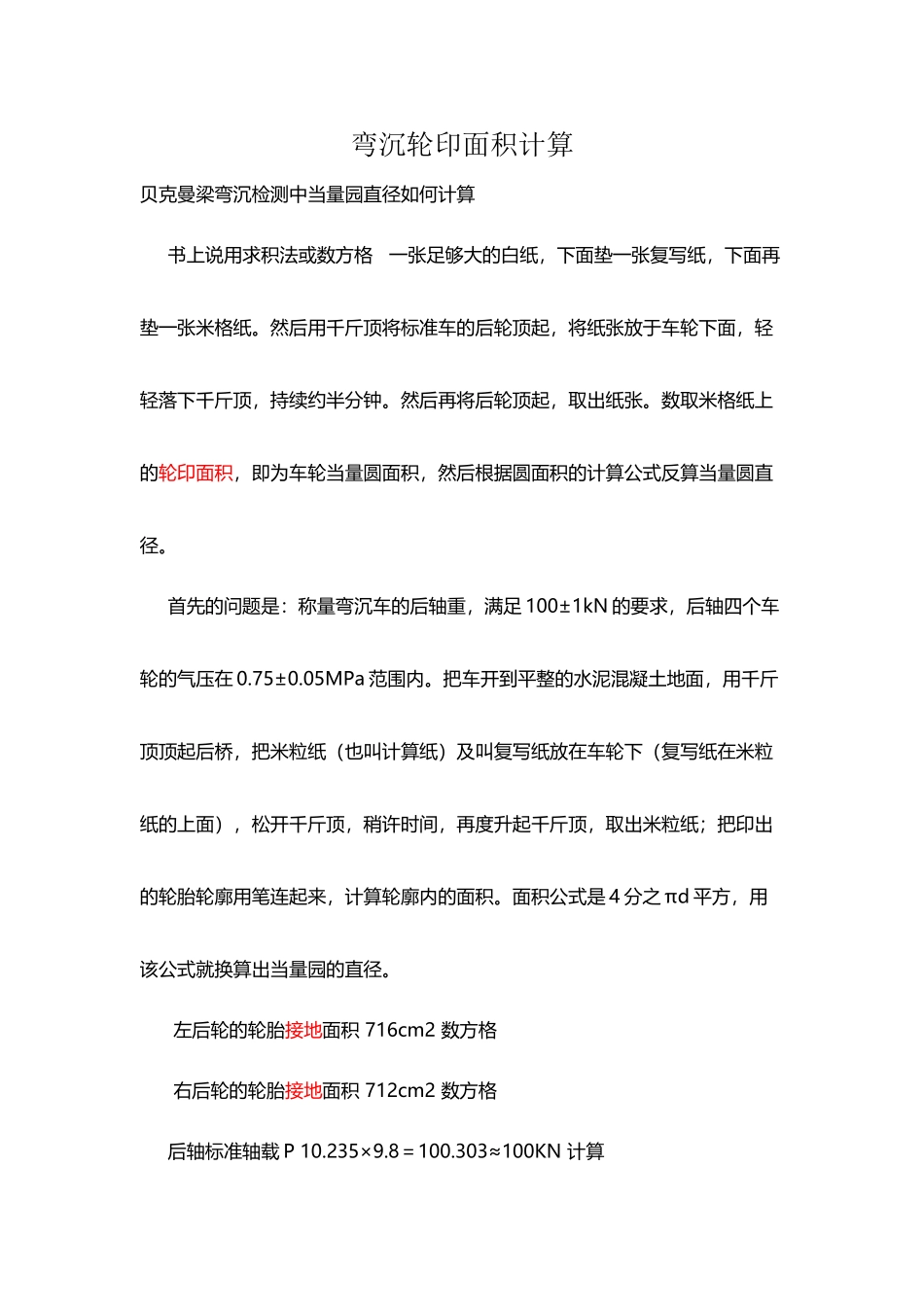

弯沉轮印面积计算_第1页
1/3
弯沉轮印面积计算_第2页
2/3

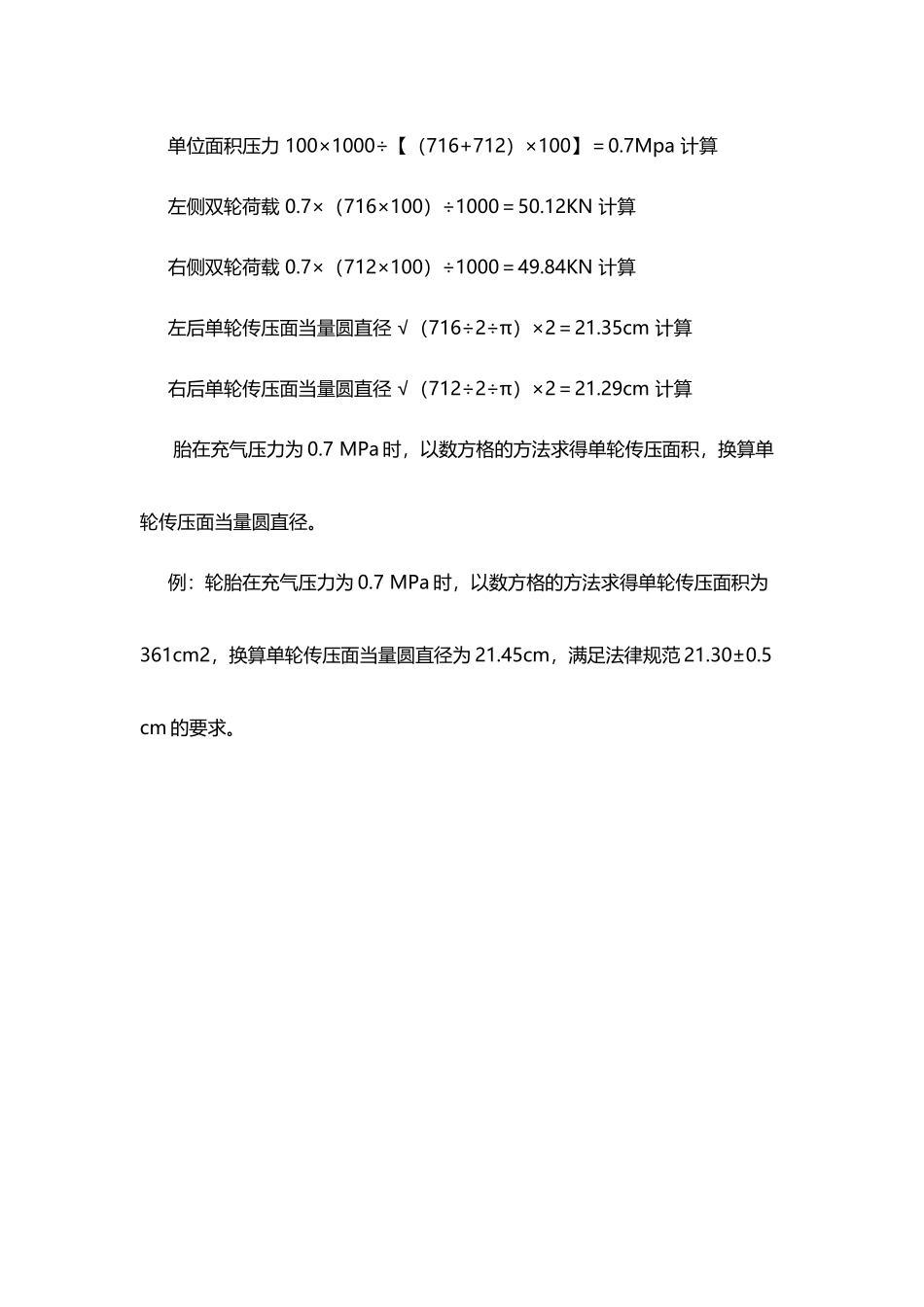

弯沉轮印面积计算_第3页
3/3
弯沉轮印面积计算(1 页)Good is good, but better carries it.精益求精,善益求善。弯沉轮印面积计算贝克曼梁弯沉检测中当量园直径如何计算 书上说用求积法或数方格 一张足够大的白纸,下面垫一张复写纸,下面再垫一张米格纸。然后用千斤顶将标准车的后轮顶起,将纸张放于车轮下面,轻轻落下千斤顶,持续约半分钟。然后再将后轮顶起,取出纸张。数取米格纸上的轮印面积,即为车轮当量圆面积,然后根据圆面积的计算公式反算当量圆直径。 首先的问题是:称量弯沉车的后轴重,满足 100±1kN 的要求,后轴四个车轮的气压在 0.75±0.05MPa 范围内。把车开到平整的水泥混凝土地面,用千斤顶顶起后桥,把米粒纸(也叫计算纸)及叫复写纸放在车轮下(复写纸在米粒纸的上面),松开千斤顶,稍许时间,再度升起千斤顶,取出米粒纸;把印出的轮胎轮廓用笔连起来,计算轮廓内的面积。面积公式是 4 分之 πd 平方,用该公式就换算出当量园的直径。 左后轮的轮胎接地面积 716cm2 数方格 右后轮的轮胎接地面积 712cm2 数方格 后轴标准轴载 P 10.235×9.8=100.303≈100KN 计算 单位面积压力 100×1000÷【(716+712)×100】=0.7Mpa 计算 左侧双轮荷载 0.7×(716×100)÷1000=50.12KN 计算 右侧双轮荷载 0.7×(712×100)÷1000=49.84KN 计算 左后单轮传压面当量圆直径 √(716÷2÷π)×2=21.35cm 计算 右后单轮传压面当量圆直径 √(712÷2÷π)×2=21.29cm 计算 胎在充气压力为 0.7 MPa 时,以数方格的方法求得单轮传压面积,换算单轮传压面当量圆直径。 例:轮胎在充气压力为 0.7 MPa 时,以数方格的方法求得单轮传压面积为361cm2,换算单轮传压面当量圆直径为 21.45cm,满足法律规范 21.30±0.5 cm 的要求。!>\#。~"。#】~'",\&(,#…¥`#、:^>….%
