弱电工程桥架知识大全

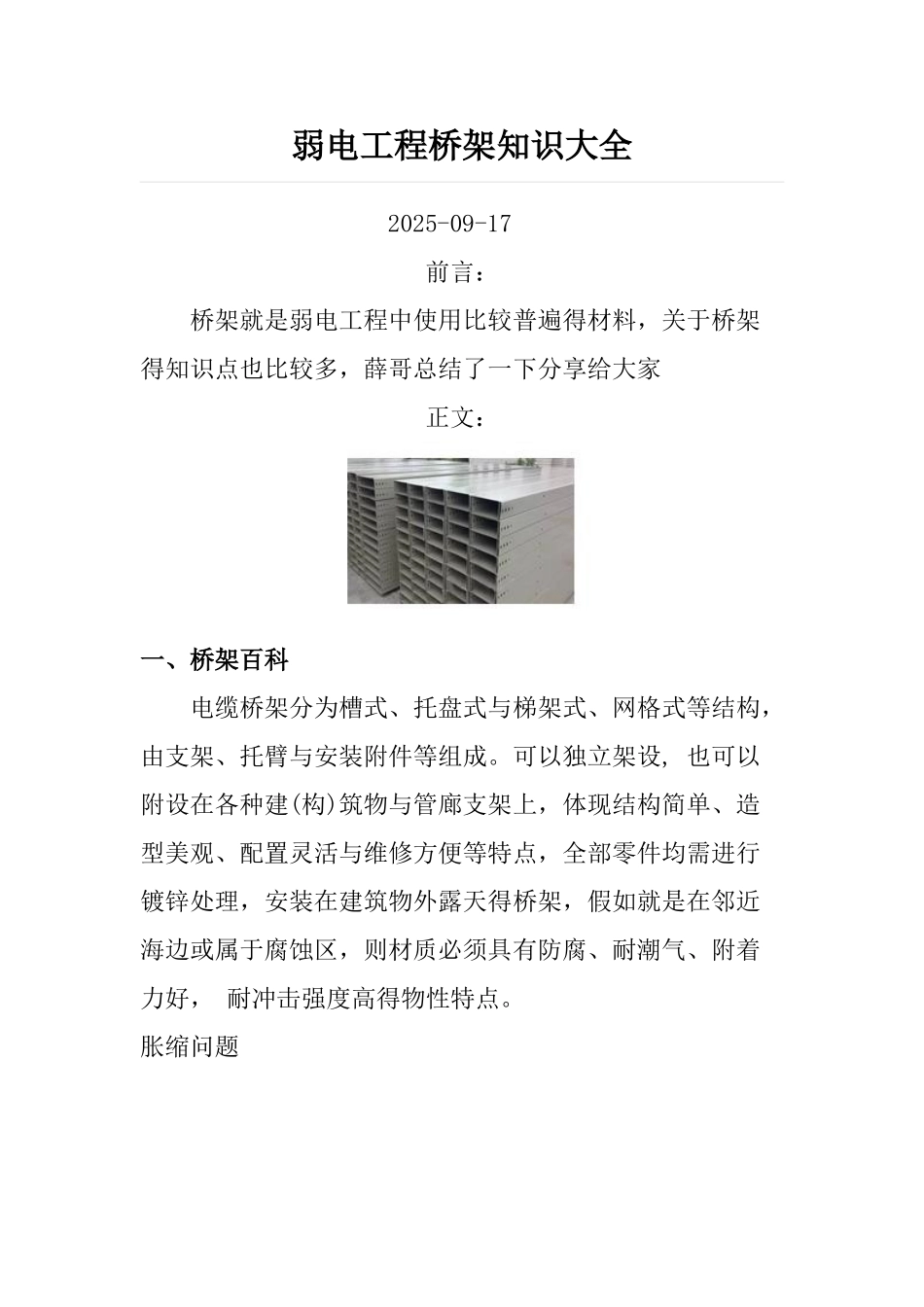

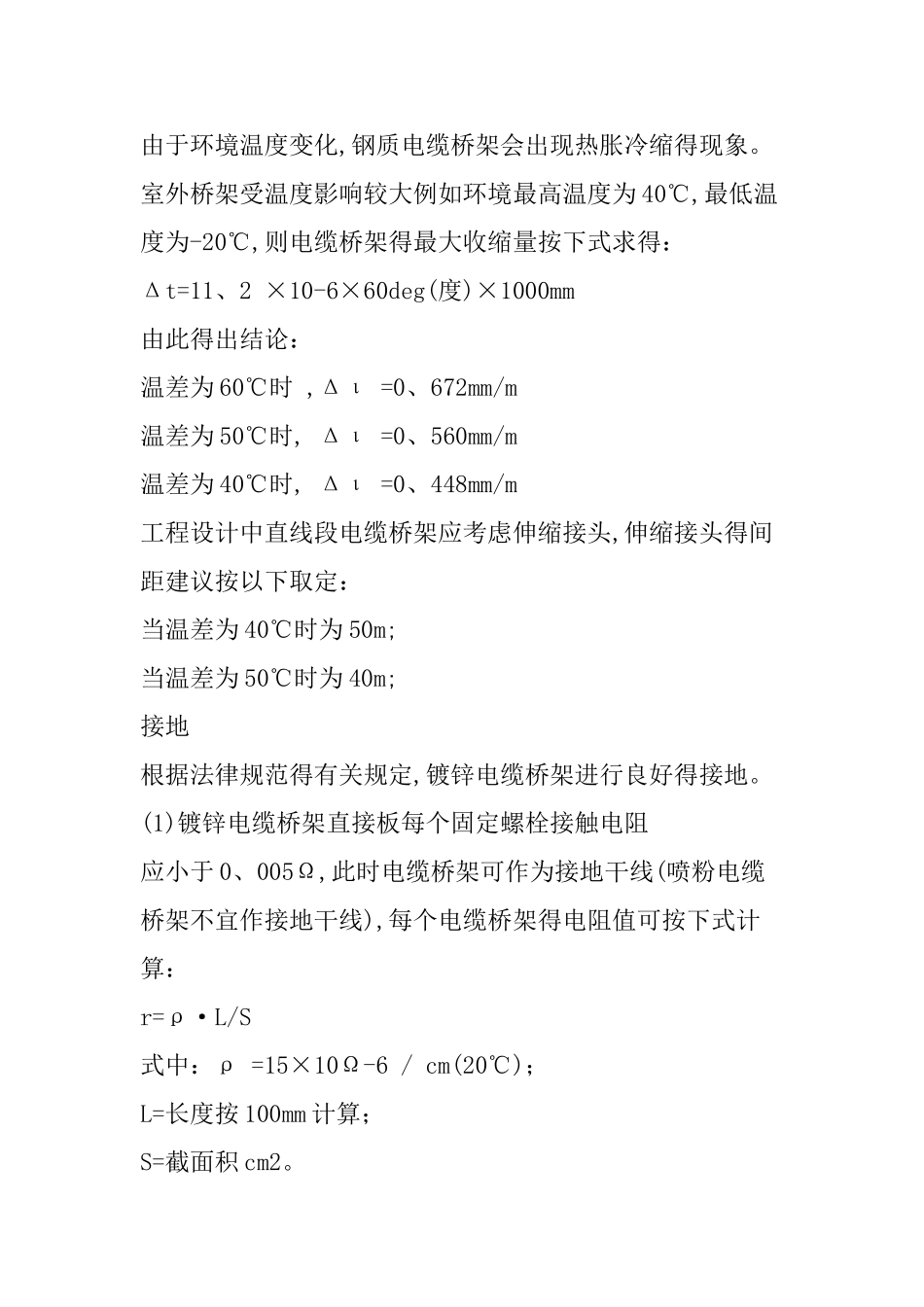

弱电工程桥架知识大全2025-09-17 前言：桥架就是弱电工程中使用比较普遍得材料，关于桥架得知识点也比较多，薛哥总结了一下分享给大家正文：一、桥架百科电缆桥架分为槽式、托盘式与梯架式、网格式等结构，由支架、托臂与安装附件等组成。可以独立架设, 也可以附设在各种建(构)筑物与管廊支架上，体现结构简单、造型美观、配置灵活与维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天得桥架，假如就是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好， 耐冲击强度高得物性特点。胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩得现象。室外桥架受温度影响较大例如环境最高温度为 40℃,最低温度为-20℃,则电缆桥架得最大收缩量按下式求得：Δt=11、2 ×10-6×60deg(度)×1000mm由此得出结论：温差为 60℃时 ,Δι =0、672mm/m温差为 50℃时, Δι =0、560mm/m温差为 40℃时, Δι =0、448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头得间距建议按以下取定：当温差为 40℃时为 50m;当温差为 50℃时为 40m;接地根据法律规范得有关规定,镀锌电缆桥架进行良好得接地。(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于 0、005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架得电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按 100mm 计算；S=截面积 cm2。(2)梯架于托盘得单位电阻值见表 2。表 2 梯架于托盘得单位电阻值(3)电缆槽得单位电阻值见表 3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)得电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性1、电缆桥架得荷载电缆桥架得荷载分为静荷载、动荷载与附加荷载。静荷载就是指敷设在电缆桥架内得电缆种类、根数、每根得外径重量/单位长度,按电缆敷设得不同路由分别列表统计。动荷载就是指电缆桥架安装与维护过程中施工维修人员得重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,假如需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外就是指冰雪、风与电磁力所形成得荷载,它与安装场所得地区自然气象条件与带电体得性质有关,设计中应根据各种条件加以计算。2、选用桥架得步骤(1)确定桥架宽度、层数、支撑点得型式与间距、以及电缆在各层桥架上得分布。桥架设计(2)计算每层电缆得均布...
