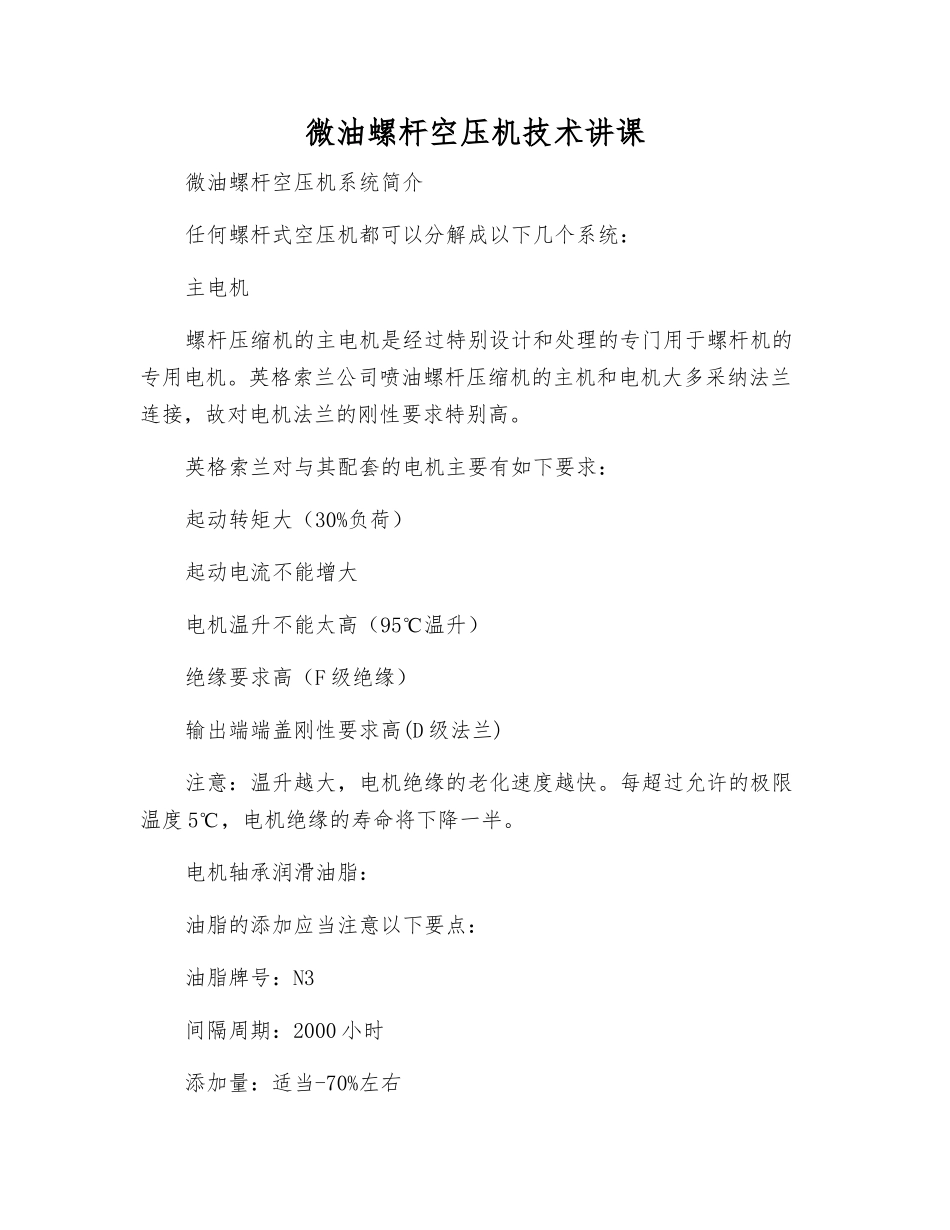

微油螺杆空压机技术讲课微油螺杆空压机系统简介任何螺杆式空压机都可以分解成以下几个系统：主电机螺杆压缩机的主电机是经过特别设计和处理的专门用于螺杆机的专用电机。英格索兰公司喷油螺杆压缩机的主机和电机大多采纳法兰连接，故对电机法兰的刚性要求特别高。英格索兰对与其配套的电机主要有如下要求：起动转矩大（30%负荷）起动电流不能增大电机温升不能太高（95℃温升）绝缘要求高（F 级绝缘）输出端端盖刚性要求高(D 级法兰)注意：温升越大，电机绝缘的老化速度越快。每超过允许的极限温度 5℃，电机绝缘的寿命将下降一半。电机轴承润滑油脂：油脂的添加应当注意以下要点：油脂牌号：N3间隔周期：2000 小时添加量：适当-70%左右注意：不同牌号的油脂不能混合使用冷却与润滑系统该系统由以下七个部件组成：1、止逆阀：装在压缩机主机排气口。2、油分离器3、温控阀4、油过滤器5、冷却风扇6、油冷却器7、断油电磁阀油冷却器压缩机产生的绝大部份热量由润滑油带走，并在油冷却器中通过强制对流的方式传递给环境（风冷机组），或由冷却水带走（水冷机组）。风冷机组采纳板翅式冷却器，由冷却风扇强制冷却。在日常的使用中应当保持冷却器表面的清洁，一旦冷却器表面积污严重，就会影响冷却效果，使主机排气温度过高。如不及时清洁，机组最终会因排温高而导致故障停机。水冷机组采纳管壳式冷却器，由冷却水将热量带走。对于冷却水有如下要求：流量压力（2.5-4bar）水质水质要求：PH=7有机杂质≤50mg/L硬度≤10 度caco3＜100mg/L水流量要求（进水温度为 32℃） 单位：T/hM37 S100 S200 M2502.324.9915.4极限环境温度:老机型 38 度/智能型新机型 46 度,在极限下温度下, 主机排气温度为 102 度.油分离系统作用：A：储存冷却剂；B：初级分离该系统要求：80%的油经初级分离分离出来。油过滤器油过滤器油过滤芯和油过滤器座组成作用：防止异物进入主机，延长主机的使用期限提高润滑油使用期限在过滤器座内部有旁通阀，当过滤器前后压差达到 1.05bar 时，旁通阀打开，润滑油绕过滤芯旁通过油过滤器，以保证主机有足够的冷却润滑油。继电器控制控制的机组，在过滤器座上还有一差压开关。当差压达到 0.9bar 时开关动作，仪表板上的过滤器报警指示灯会亮。油过滤芯更换周期：初次运转 150 小时更换以后共计运转 2000 小时或出现过滤器报警时必须更换注意：未能按时更换油过滤芯将引起油路系统上零部件的损坏，如主机、温控阀、断油...
