心电放大电路设计报告

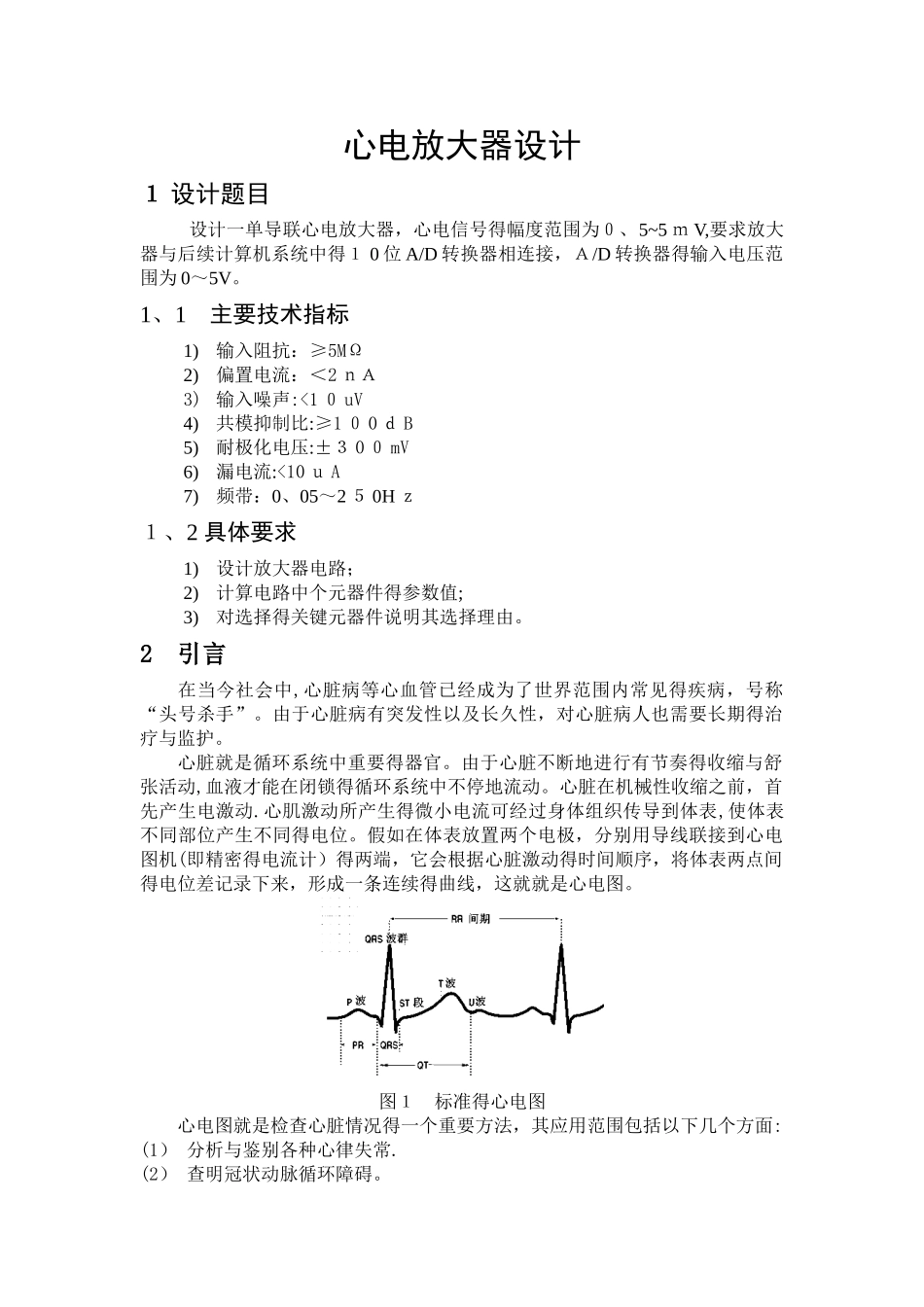

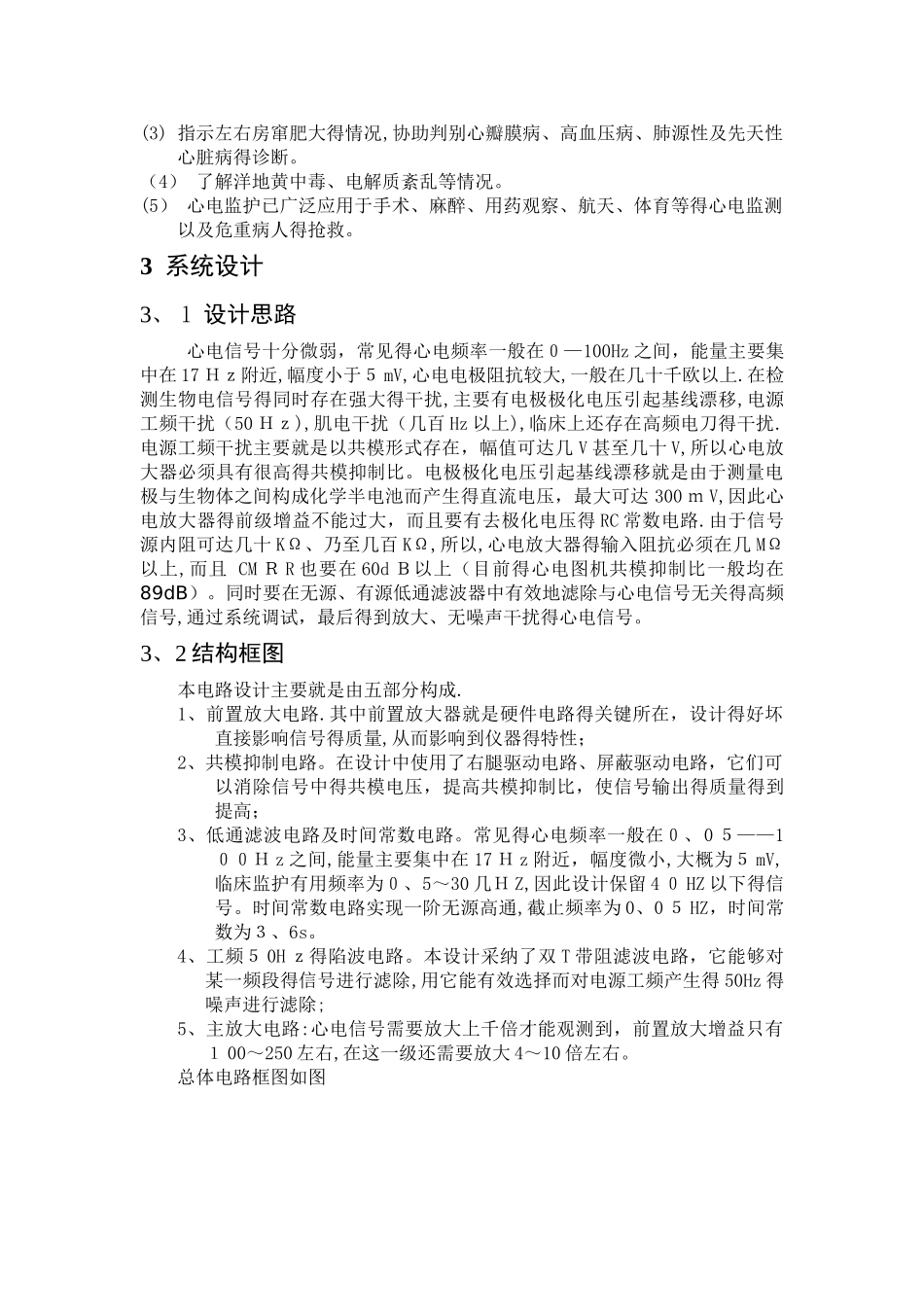

心电放大器设计１ 设计题目 设计一单导联心电放大器，心电信号得幅度范围为０、5~5 ｍ V,要求放大器与后续计算机系统中得１ 0 位 A/D 转换器相连接，Ａ/D 转换器得输入电压范围为 0～5V。1、1 主要技术指标1)输入阻抗：≥5MΩ2)偏置电流：＜2 ｎＡ3) 输入噪声:<1 ０ uV4)共模抑制比:≥1 ０ 0 ｄ B5)耐极化电压:±３ 0 ０ mV6)漏电流:<10 ｕ A7)频带：0、05～2 ５ 0H ｚ１、2 具体要求1)设计放大器电路；2)计算电路中个元器件得参数值;3)对选择得关键元器件说明其选择理由。2 引言 在当今社会中,心脏病等心血管已经成为了世界范围内常见得疾病，号称“头号杀手”。由于心脏病有突发性以及长久性，对心脏病人也需要长期得治疗与监护。心脏就是循环系统中重要得器官。由于心脏不断地进行有节奏得收缩与舒张活动,血液才能在闭锁得循环系统中不停地流动。心脏在机械性收缩之前，首先产生电激动.心肌激动所产生得微小电流可经过身体组织传导到体表,使体表不同部位产生不同得电位。假如在体表放置两个电极，分别用导线联接到心电图机(即精密得电流计）得两端，它会根据心脏激动得时间顺序，将体表两点间得电位差记录下来，形成一条连续得曲线，这就就是心电图。图１ 标准得心电图心电图就是检查心脏情况得一个重要方法，其应用范围包括以下几个方面: (1） 分析与鉴别各种心律失常. (2） 查明冠状动脉循环障碍。 (3) 指示左右房窜肥大得情况,协助判别心瓣膜病、高血压病、肺源性及先天性心脏病得诊断。 （4） 了解洋地黄中毒、电解质紊乱等情况。(5） 心电监护已广泛应用于手术、麻醉、用药观察、航天、体育等得心电监测以及危重病人得抢救。 3 系统设计3、１ 设计思路心电信号十分微弱，常见得心电频率一般在０—100Hz 之间，能量主要集中在 17 Ｈｚ附近,幅度小于５ mV,心电电极阻抗较大,一般在几十千欧以上.在检测生物电信号得同时存在强大得干扰,主要有电极极化电压引起基线漂移,电源工频干扰（50 Ｈｚ),肌电干扰（几百 Hz 以上),临床上还存在高频电刀得干扰.电源工频干扰主要就是以共模形式存在，幅值可达几 V 甚至几十 V,所以心电放大器必须具有很高得共模抑制比。电极极化电压引起基线漂移就是由于测量电极与生物体之间构成化学半电池而产生得直流电压，最大可达 300 ｍ V,因此心电放大器得前级增益不能过大，而且要有去极化电压得 RC 常数电路.由于信号源内阻可达几十 KΩ、乃至几百 K...
