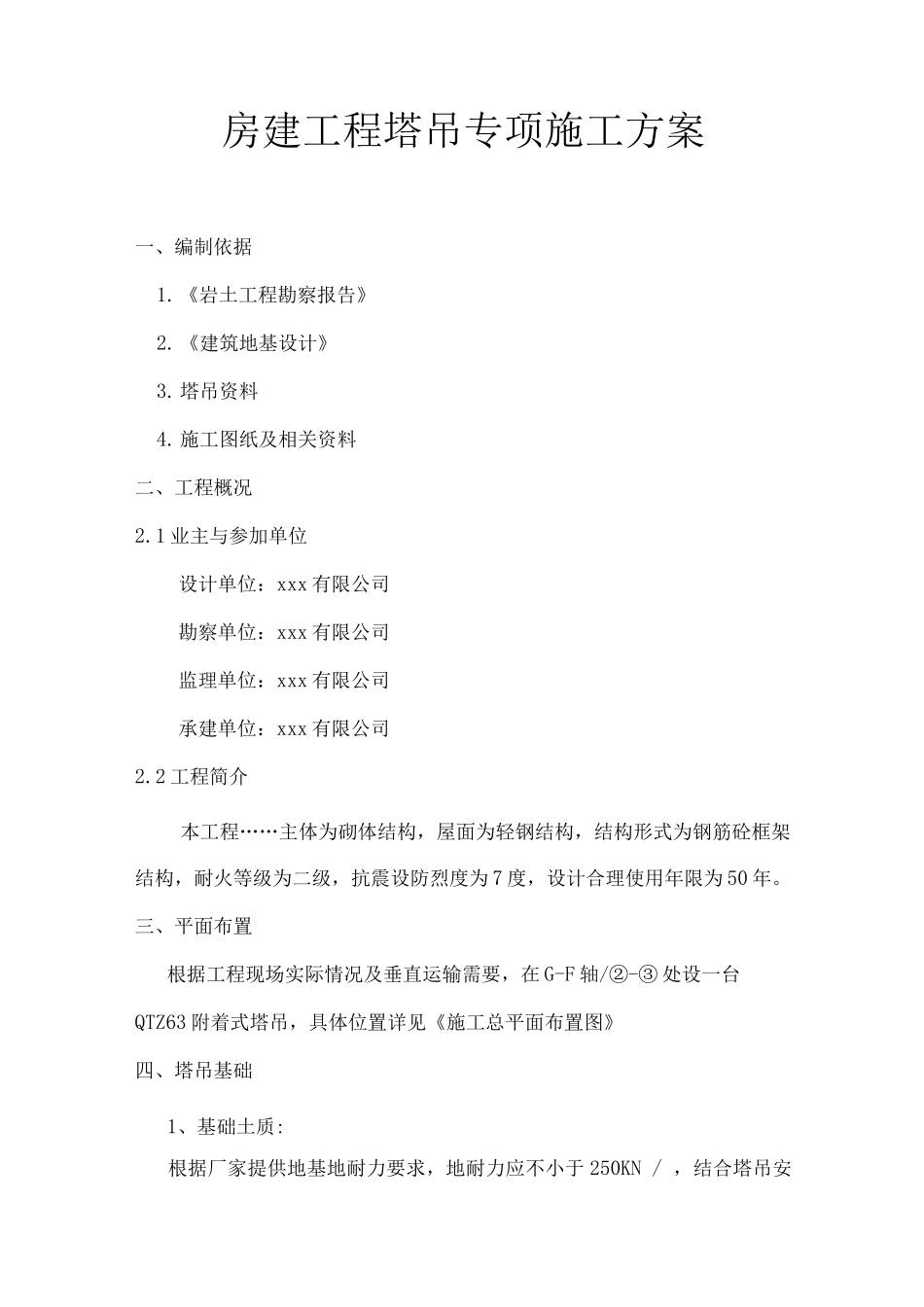

房建工程塔吊专项施工方案一、编制依据1.《岩土工程勘察报告》2.《建筑地基设计》3.塔吊资料4.施工图纸及相关资料二、工程概况2.1 业主与参加单位设计单位:xxx 有限公司勘察单位:xxx 有限公司监理单位:xxx 有限公司承建单位:xxx 有限公司2.2 工程简介本工程……主体为砌体结构,屋面为轻钢结构,结构形式为钢筋砼框架结构,耐火等级为二级,抗震设防烈度为 7 度,设计合理使用年限为 50 年。三、平面布置根据工程现场实际情况及垂直运输需要,在 G-F 轴/②-③ 处设一台QTZ63 附着式塔吊,具体位置详见《施工总平面布置图》四、塔吊基础1、基础土质:根据厂家提供地基地耐力要求,地耐力应不小于 250KN / ,结合塔吊安装地点地质情况,查地质报告此标高为砂砾层,地基承载力 4KPa,能达到QTZ63 型塔式起重机要求。2、基础塔吊基础采纳承台基础,承台平面尺寸为 5.0M*5.0M,承台高为 1.4M,承台面标高为-10.50M,垫层为 1 厚 C15 混凝土。承台基础混凝土等级为C35,钢筋横向采纳中 22@2 ,竖向采纳中 12@160。接地处理采纳塔吊基座与基础钢筋焊接连接。五、验算图中:M—作用于塔身的不平衡力矩;h—塔机基础高H—作用于塔机水平力(基础对角线所受的力)V 一塔机结构自重力G—基础混凝土承台自重力依据塔机说明书取值如下:M 非工=1796KN - MM 工=1252KN - MH 非工=73.5KNH 工=24.5KNV非工=529KNV工=589KNL=5.5Mh=1.2M5.1 基础偏心距验算E=(M+H*H)/(V+G)式中:E—作用于基础各力的偏心距E 非工=(M 非工+ H 非工* h)/(V 非工+G+R 摩)=(1796+73.5*1. 2)/( 529+562.5+1102.55)=0.85MV+G=1151.5KN 满足使用要求5.3 承台抗剪及配筋计算VC=0.07 FB H0=0.07*143*5.5*1.1=6056.05KN>2 QAX =2*753.4=1506.8KN满足要求二级钢筋 FV=30KN/M=1796*1=1796KN - MAS=M/FYYSH0=1796*106/30*0.9*1.1=3405.72AS 实=16*16*3.14*【(5/0.2)- 1】/4=48232AS 实>AS符合要求既:双层双向① 22@2 的配筋能满足使用要求。5.4 附墙...
