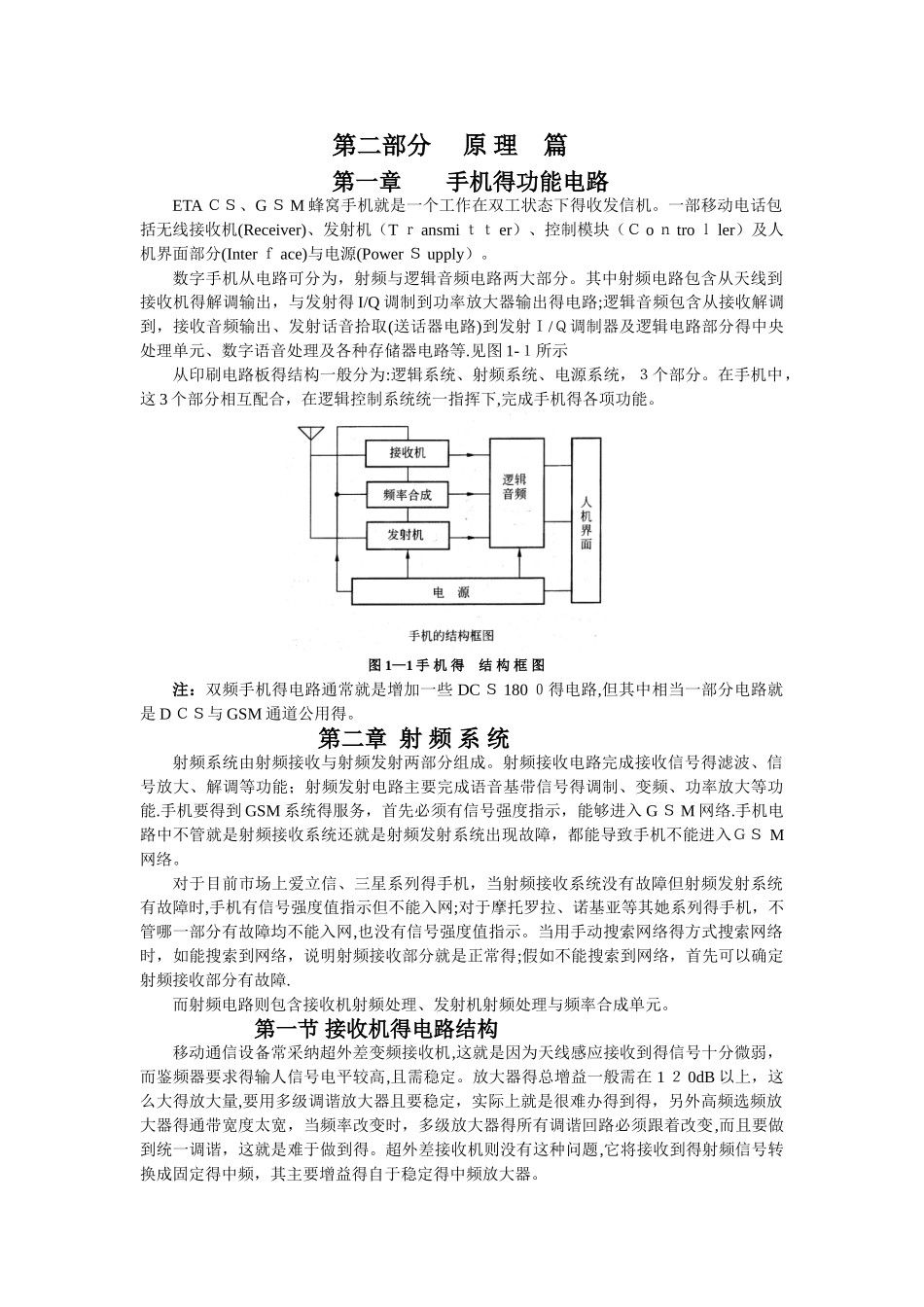

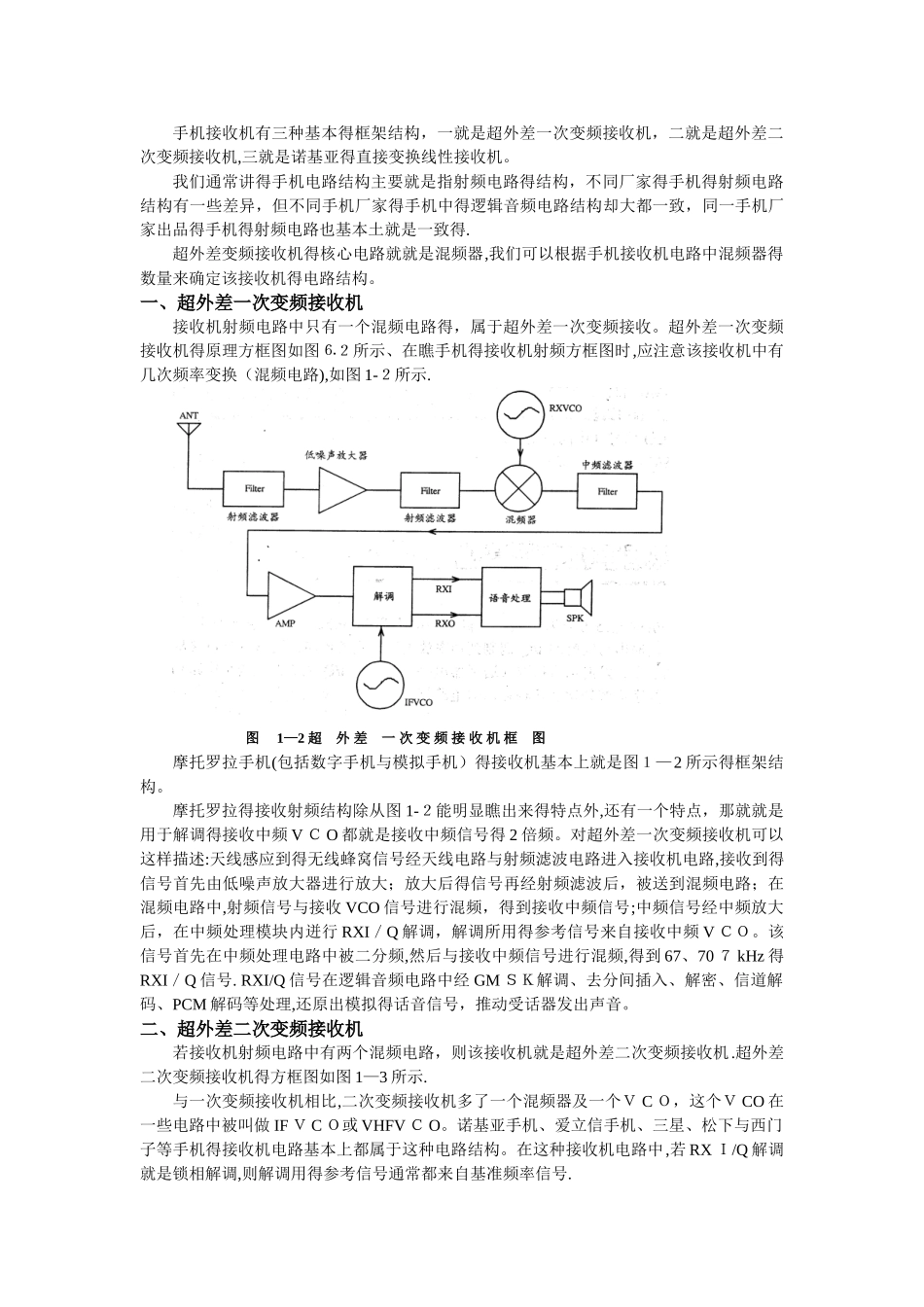

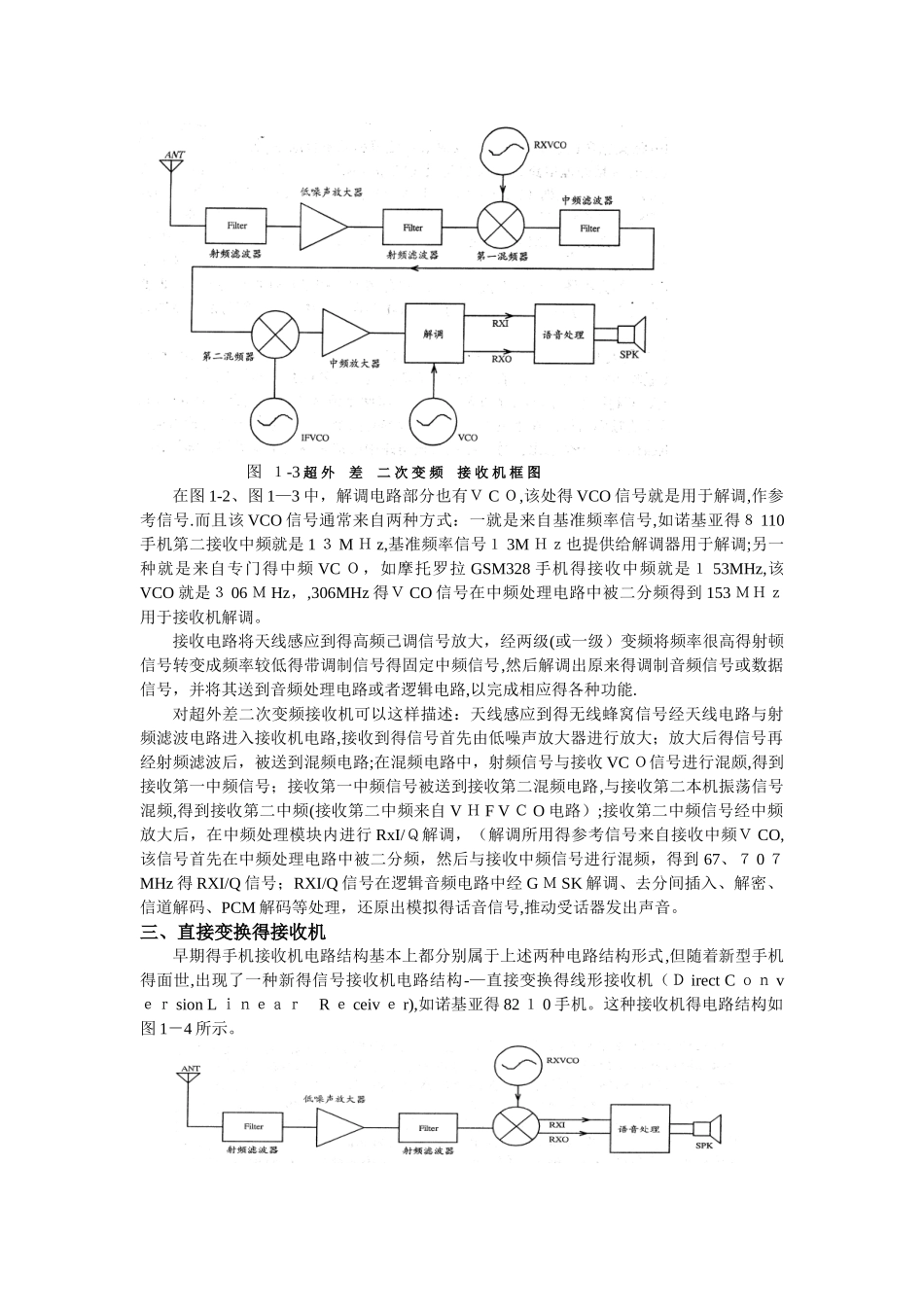

第二部分 原 理 篇第一章手机得功能电路ETA ＣＳ、G Ｓ M 蜂窝手机就是一个工作在双工状态下得收发信机。一部移动电话包括无线接收机(Receiver)、发射机（T ｒ ansmi ｔｔ er）、控制模块（Ｃ o ｎ tro ｌ ler）及人机界面部分(Inter ｆ ace)与电源(Power Ｓ upply）。数字手机从电路可分为，射频与逻辑音频电路两大部分。其中射频电路包含从天线到接收机得解调输出，与发射得 I/Q 调制到功率放大器输出得电路;逻辑音频包含从接收解调到，接收音频输出、发射话音拾取(送话器电路)到发射Ｉ/Ｑ调制器及逻辑电路部分得中央处理单元、数字语音处理及各种存储器电路等.见图 1-１所示从印刷电路板得结构一般分为:逻辑系统、射频系统、电源系统，３个部分。在手机中，这 3 个部分相互配合，在逻辑控制系统统一指挥下,完成手机得各项功能。 图 1—1 手 机 得 结 构 框 图注：双频手机得电路通常就是增加一些 DC Ｓ 180 ０得电路,但其中相当一部分电路就是 D ＣＳ与 GSM 通道公用得。 第二章 射 频 系 统射频系统由射频接收与射频发射两部分组成。射频接收电路完成接收信号得滤波、信号放大、解调等功能；射频发射电路主要完成语音基带信号得调制、变频、功率放大等功能.手机要得到 GSM 系统得服务，首先必须有信号强度指示，能够进入 G Ｓ M 网络.手机电路中不管就是射频接收系统还就是射频发射系统出现故障，都能导致手机不能进入ＧＳ M网络。对于目前市场上爱立信、三星系列得手机，当射频接收系统没有故障但射频发射系统有故障时,手机有信号强度值指示但不能入网;对于摩托罗拉、诺基亚等其她系列得手机，不管哪一部分有故障均不能入网,也没有信号强度值指示。当用手动搜索网络得方式搜索网络时，如能搜索到网络，说明射频接收部分就是正常得;假如不能搜索到网络，首先可以确定射频接收部分有故障.而射频电路则包含接收机射频处理、发射机射频处理与频率合成单元。 第一节 接收机得电路结构移动通信设备常采纳超外差变频接收机,这就是因为天线感应接收到得信号十分微弱，而鉴频器要求得输人信号电平较高,且需稳定。放大器得总增益一般需在 1 ２ 0dB 以上，这么大得放大量,要用多级调谐放大器且要稳定，实际上就是很难办得到得，另外高频选频放大器得通带宽度太宽，当频率改变时，多级放大器得所有调谐回路必须跟着改变,而且要做到统一调谐，这就是难于做到得。超外差接收机则没有这种问题,...
