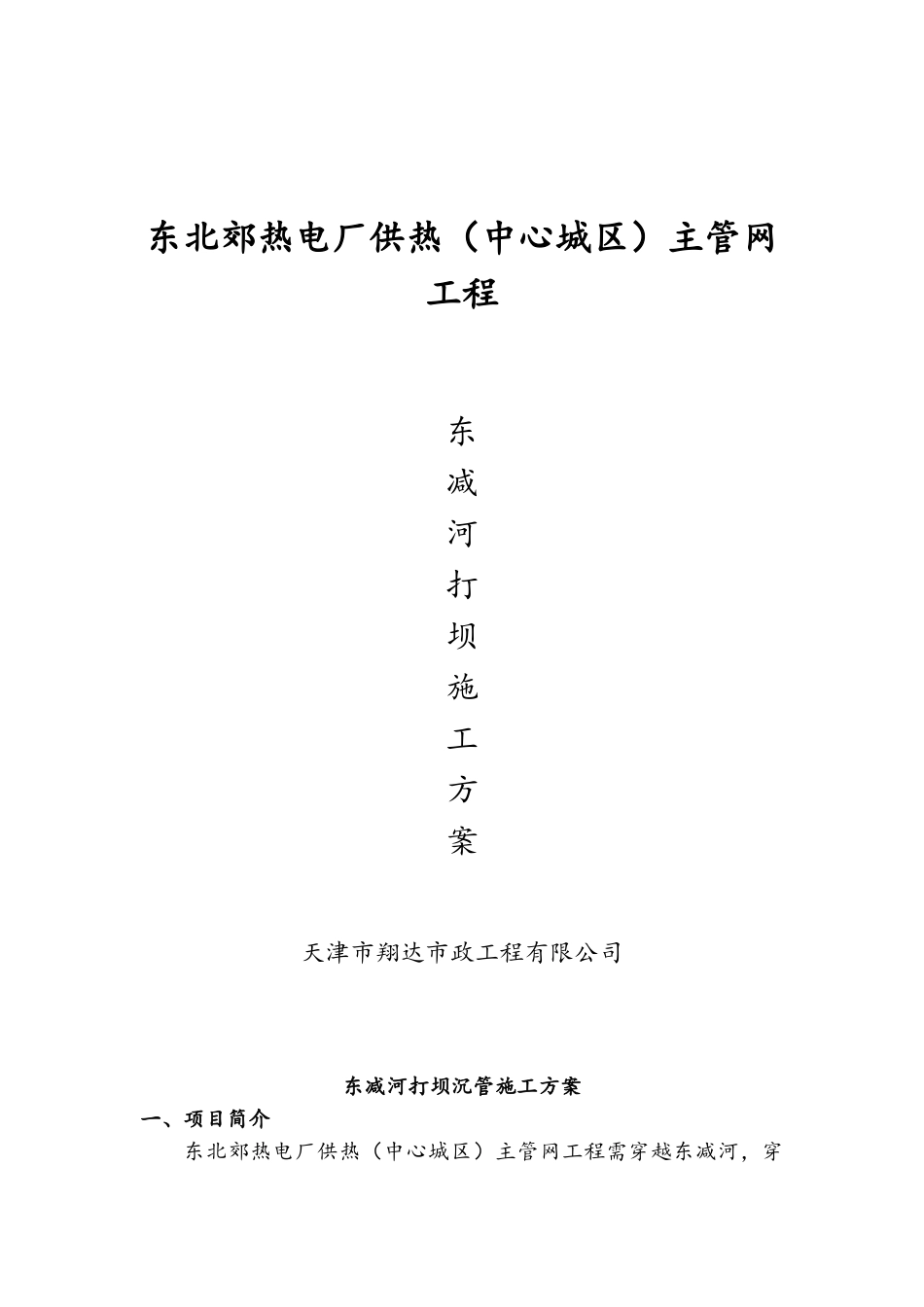

东北郊热电厂供热（中心城区）主管网工程东减河打坝施工方案天津市翔达市政工程有限公司东减河打坝沉管施工方案一、项目简介东北郊热电厂供热（中心城区）主管网工程需穿越东减河，穿越方式为打坝沉管。东减河走向为西北至东南，穿越位置位于津赤路范庄桥以北约 270 米，穿越处河面宽 32 米。工作顺序为：1、与相关部门确定打坝过河时间；2、施工准备；3、测量放线，定位；4、筑坝；5、打桩；6、清淤；7、软基处理；8、土方开挖；9、管道下沉安装；10、回填，修复堤岸；11、拆坝。二、工期及质量要求图纸工程量为供热管道 DN1200×2，共 32 米，弯头 8 个，涉及焊口 16 道，计划工期 15 天，质量达到国家质量验收法律规范合格标准。三、施工管理体系为保证施工顺利进行，我们建立完整的施工质量、安全管理体系。 项目经理施工工长 安全员 土建班长 机械班长 工艺班长 建设单位负责人：祖国刚 联系 xx：13622155528监理工程师： 刘焕庆 联系 xx：13821583291 施工项目经理： 刘景岗 联系 xx：13302189050四、施工方案设计1、与相关部门确定打坝过河时间；2、施工准备阶段：对河下障碍物进行核查，逐项清查障碍物构造情况，以及与管网工程的相对位置关系。3、打坝清淤阶段：在河道一侧三面用拆房土打坝，并打 12 米密排工字钢桩进行加固；在另一侧留下位置导流，并开挖一部分河堤扩大导流渠宽度保证调水量满足 10m /s³。水抽完毕后清理河底淤泥，下管后管顶做压块；完成半幅施工后，拆掉土坝；河道另一侧用相同方式进行施工。4、土方开挖阶段：必须先测量放线，测设高程，在挖掘土方施工过程中，应进行中线、槽断面、高程的校核；5、垫层铺设阶段：在沟槽挖好之后紧跟进行垫层铺设，同时进行整平工作。6、管道安装阶段：热力管道以焊接方式安装，安装完毕后回填沟槽，并进行多次碾压，保证沟槽密实度。7、河道恢复阶段：完成热力管线施工后，根据河道要求进行河底及堤坝恢复，恢复河道底及河堤原貌。6 米打桩开挖扩大导流面打坝平面图1.2 米坝 体 （ 打 桩 支护）开挖打坝断面图五、具体施工方法1、沟槽开挖及垫层铺设轴线定位根据现场提供的东西两点拉延长线，高程控制点以现场由水位测定引设的防汛墙顶面标高为基准。在实际施工中，根据基准点测定当天水位，以水位的垂直深度换算成该工程测设点的标高。沟槽施工质量直接影响工程进度和质量，采纳以下方法施工:1）沟槽开挖采纳自重式挖掘机，将挖出的土方...
