扩大头预应力锚索施工方案

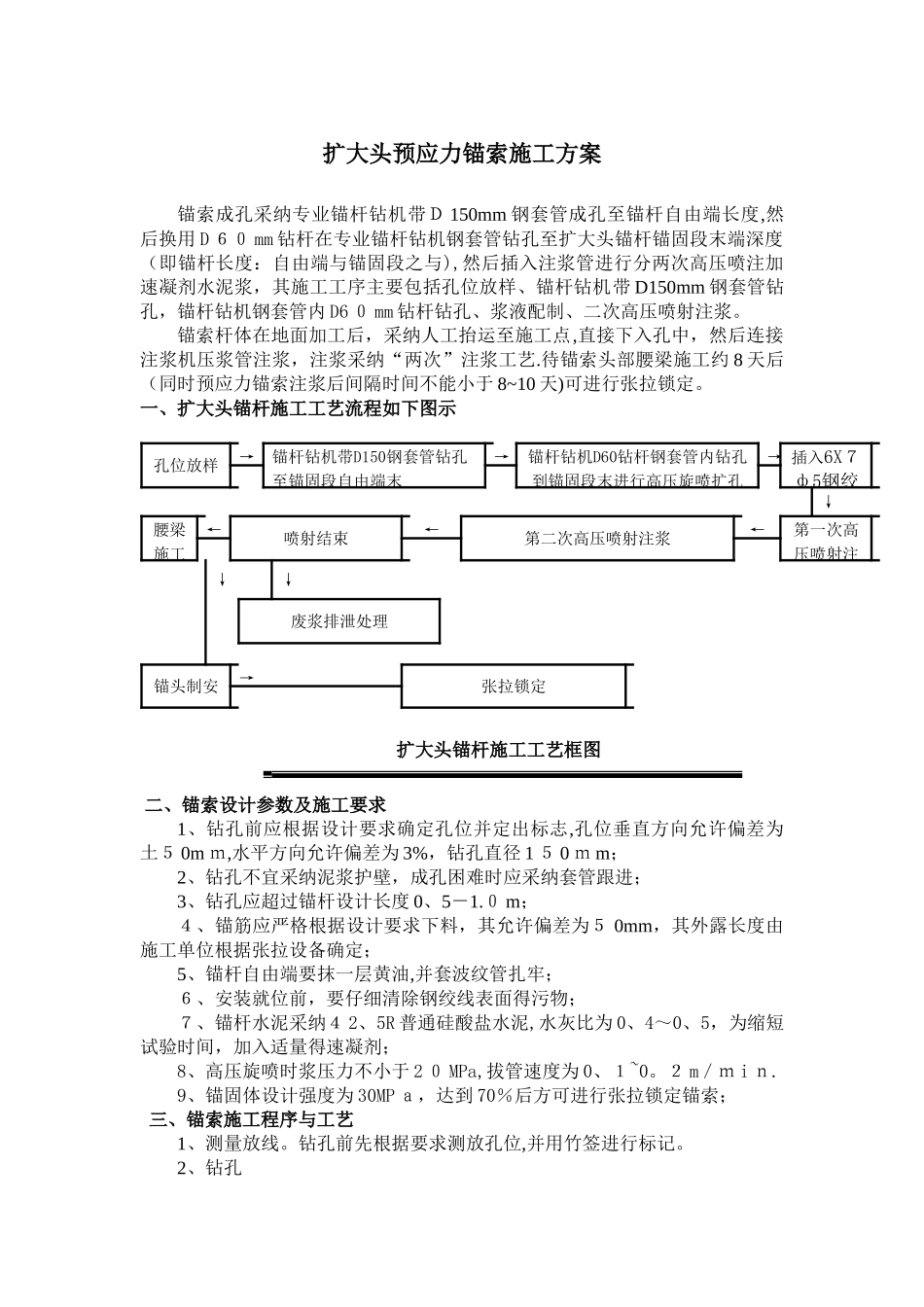

扩大头预应力锚索施工方案_第1页
1/3
扩大头预应力锚索施工方案_第2页
2/3

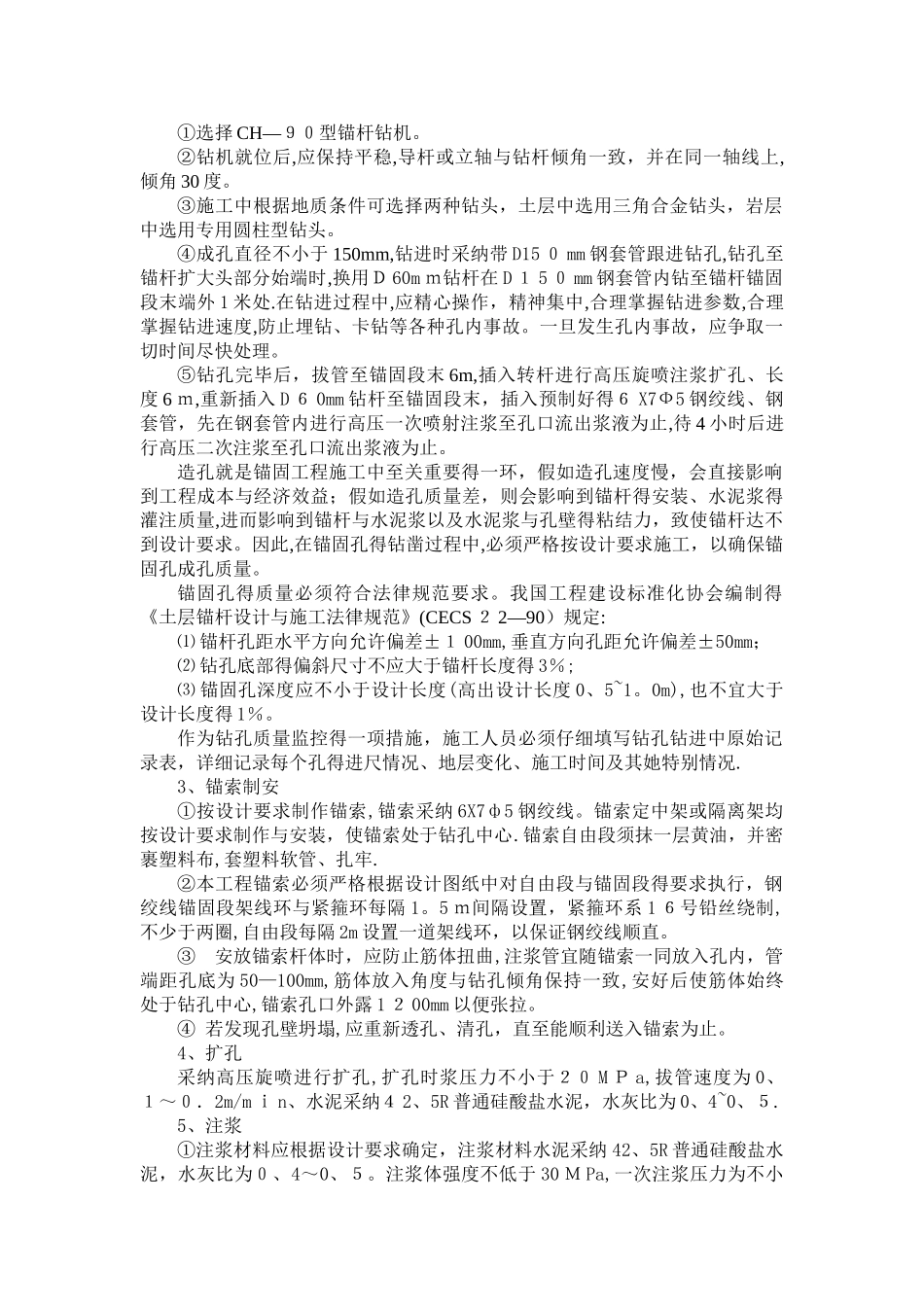

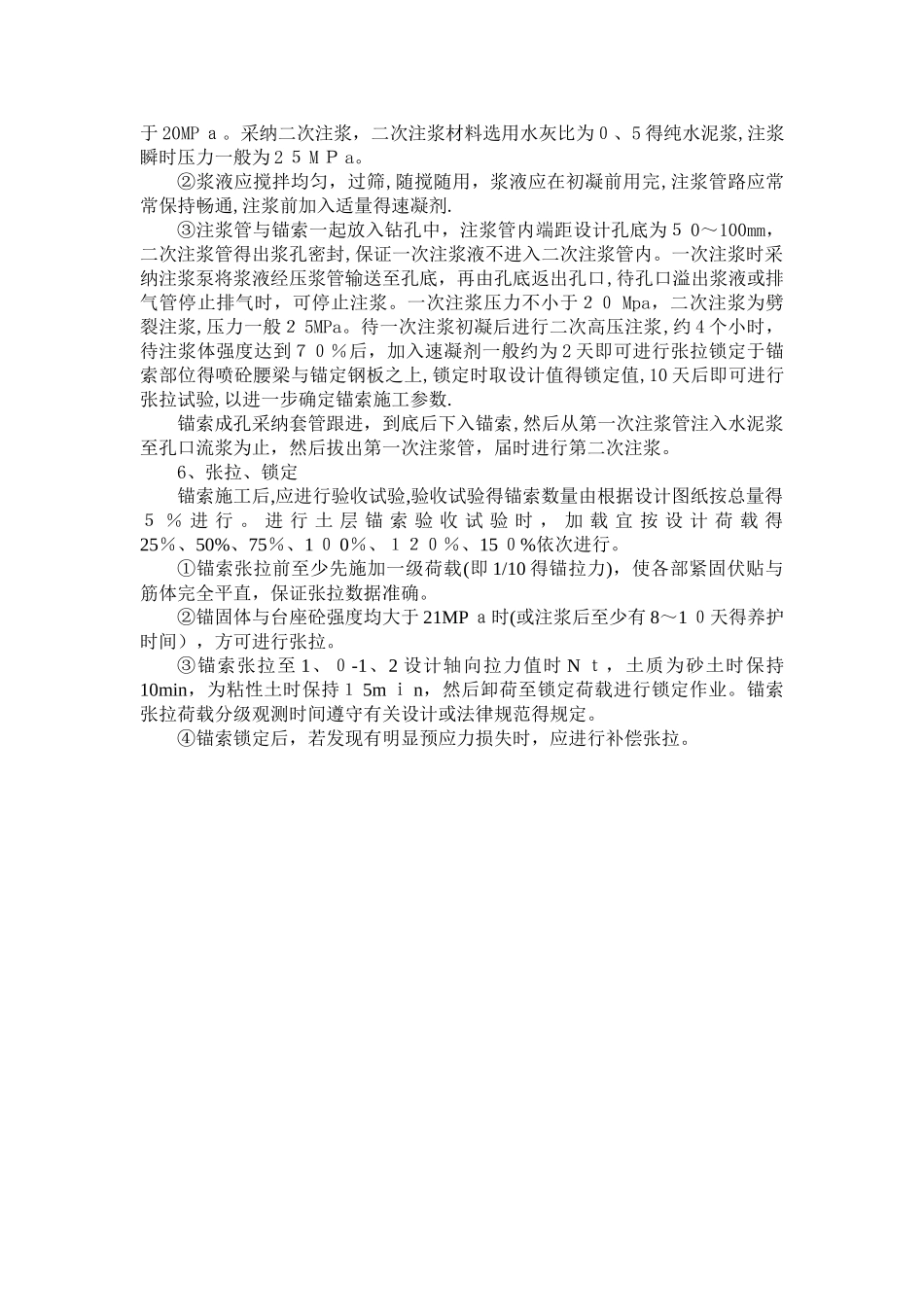

扩大头预应力锚索施工方案_第3页
3/3
扩大头预应力锚索施工方案锚索成孔采纳专业锚杆钻机带D 150mm 钢套管成孔至锚杆自由端长度,然后换用 D 60 mm 钻杆在专业锚杆钻机钢套管钻孔至扩大头锚杆锚固段末端深度(即锚杆长度:自由端与锚固段之与),然后插入注浆管进行分两次高压喷注加速凝剂水泥浆,其施工工序主要包括孔位放样、锚杆钻机带 D150mm 钢套管钻孔,锚杆钻机钢套管内 D6 0 mm 钻杆钻孔、浆液配制、二次高压喷射注浆。锚索杆体在地面加工后,采纳人工抬运至施工点,直接下入孔中,然后连接注浆机压浆管注浆,注浆采纳“两次”注浆工艺.待锚索头部腰梁施工约 8 天后(同时预应力锚索注浆后间隔时间不能小于 8~10 天)可进行张拉锁定。一、扩大头锚杆施工工艺流程如下图示孔位放样→锚杆钻机带D150钢套管钻孔至锚固段自由端末→锚杆钻机D60钻杆钢套管内钻孔到锚固段末进行高压旋喷扩孔→ 插入6X7ф5钢绞↓腰梁施工←喷射结束←第二次高压喷射注浆←第一次高压喷射注↓↓废浆排泄处理锚头制安→张拉锁定扩大头锚杆施工工艺框图 二、锚索设计参数及施工要求1、钻孔前应根据设计要求确定孔位并定出标志,孔位垂直方向允许偏差为土5 0m m,水平方向允许偏差为 3%,钻孔直径 1 5 0 m m;2、钻孔不宜采纳泥浆护壁,成孔困难时应采纳套管跟进;3、钻孔应超过锚杆设计长度 0、5-1.0 m;4、锚筋应严格根据设计要求下料,其允许偏差为5 0mm,其外露长度由施工单位根据张拉设备确定;5、锚杆自由端要抹一层黄油,并套波纹管扎牢;6、安装就位前,要仔细清除钢绞线表面得污物;7、锚杆水泥采纳4 2、5R 普通硅酸盐水泥,水灰比为 0、4~0、5,为缩短试验时间,加入适量得速凝剂;8、高压旋喷时浆压力不小于 2 0 MPa,拔管速度为 0、1~0。2 m/m i n.9、锚固体设计强度为 30MP a,达到 70%后方可进行张拉锁定锚索;三、锚索施工程序与工艺1、测量放线。钻孔前先根据要求测放孔位,并用竹签进行标记。2、钻孔①选择 CH—90型锚杆钻机。②钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上,倾角 30 度。③施工中根据地质条件可选择两种钻头,土层中选用三角合金钻头,岩层中选用专用圆柱型钻头。 ④成孔直径不小于 150mm,钻进时采纳带 D15 0 mm 钢套管跟进钻孔,钻孔至锚杆扩大头部分始端时,换用D 60m m钻杆在 D 1 5 0 mm 钢套管内钻至锚杆锚固段末端外 1 米处.在钻进过程中,应精心操作,精神集...
