承台基础梁施工组织方案

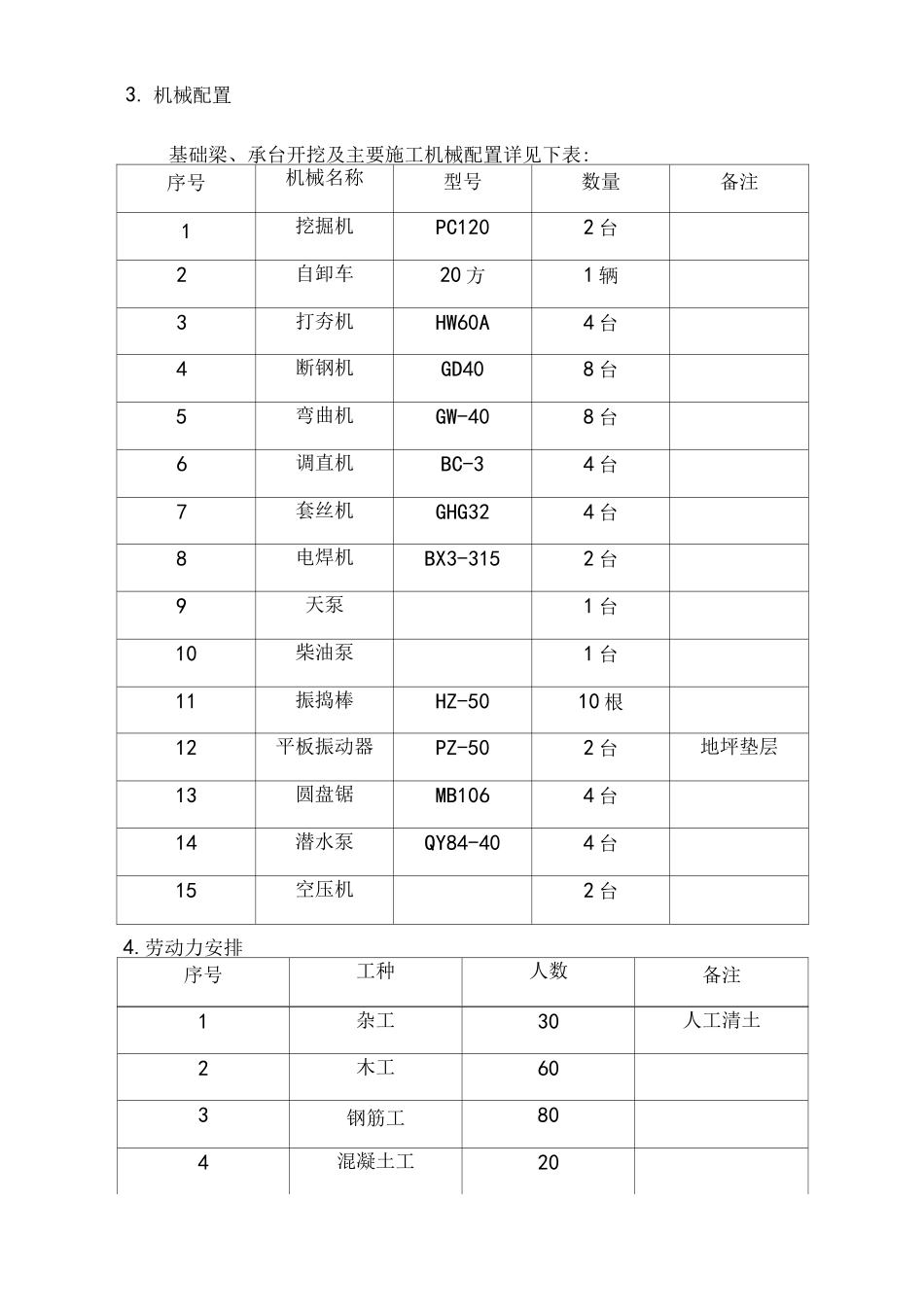

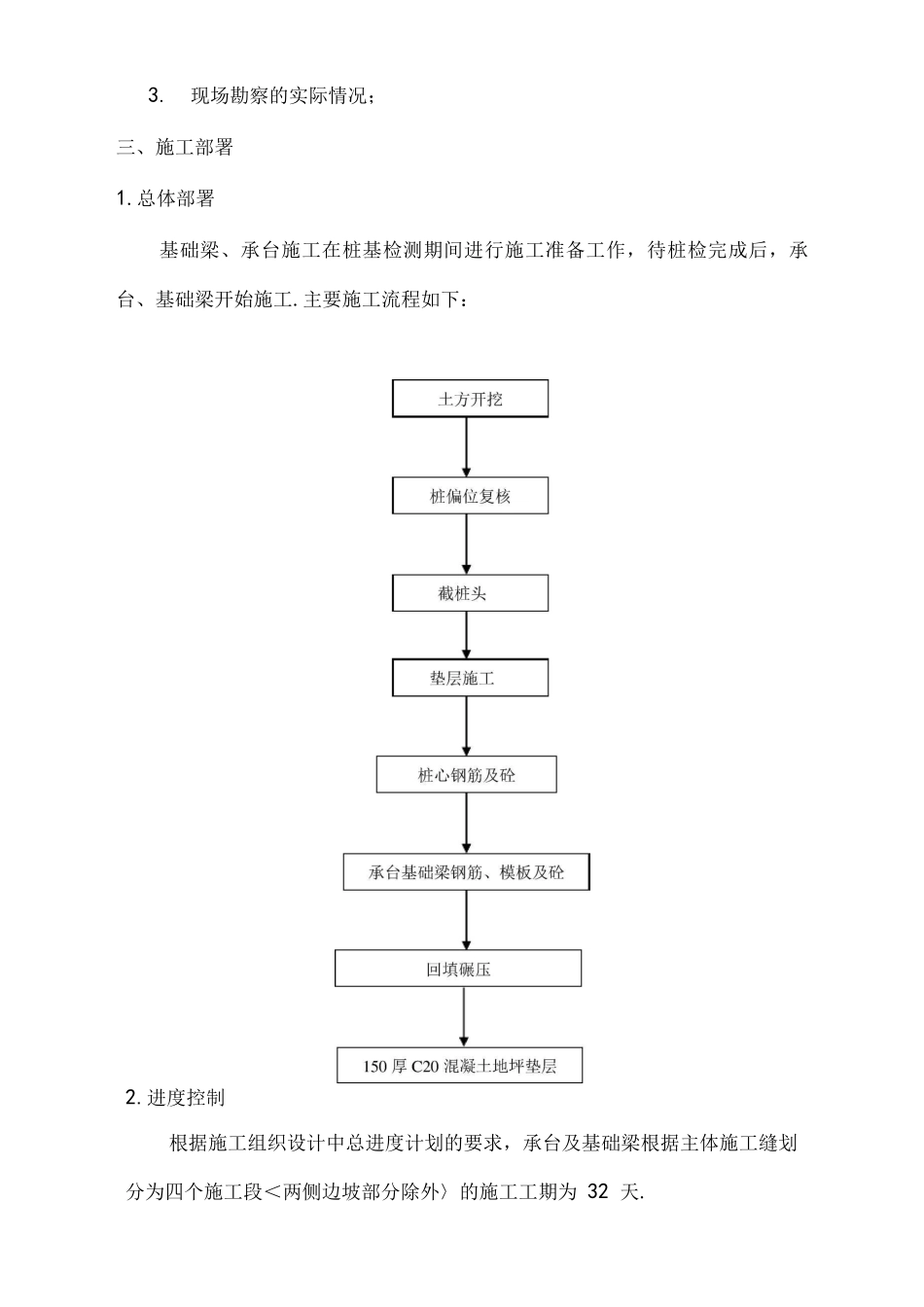

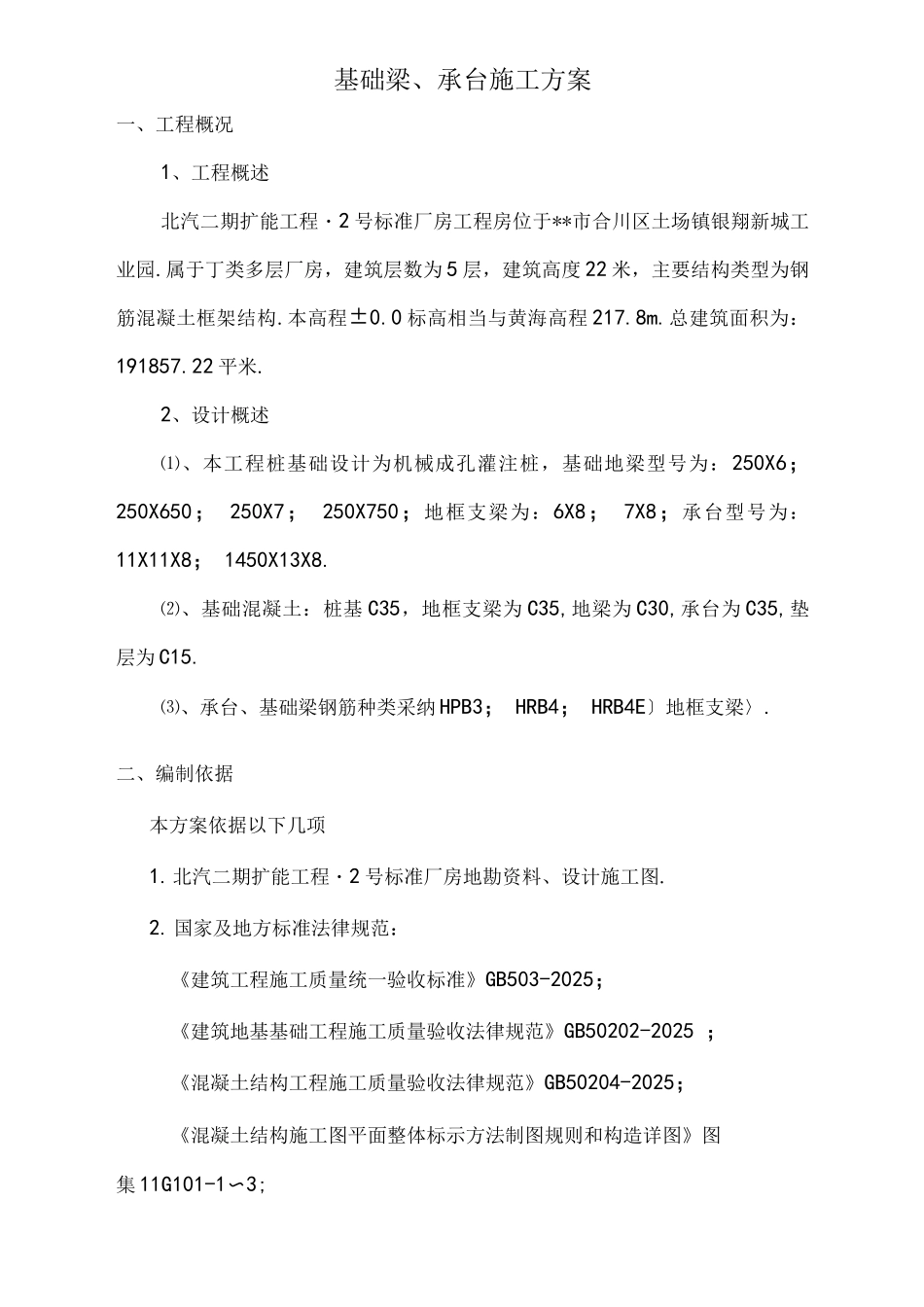

基础梁、承台施工方案一、工程概况1、工程概述北汽二期扩能工程・2 号标准厂房工程房位于**市合川区土场镇银翔新城工业园.属于丁类多层厂房，建筑层数为 5 层，建筑高度 22 米，主要结构类型为钢筋混凝土框架结构.本高程±0.0 标高相当与黄海高程 217.8m.总建筑面积为：191857.22 平米.2、设计概述⑴、本工程桩基础设计为机械成孔灌注桩，基础地梁型号为：250X6； 250X650； 250X7； 250X750；地框支梁为：6X8； 7X8；承台型号为：11X11X8； 1450X13X8.⑵、基础混凝土：桩基 C35，地框支梁为 C35,地梁为 C30,承台为 C35,垫层为 C15.⑶、承台、基础梁钢筋种类采纳 HPB3； HRB4； HRB4E〕地框支梁〉.二、编制依据本方案依据以下几项1.北汽二期扩能工程・2 号标准厂房地勘资料、设计施工图.2.国家及地方标准法律规范：《建筑工程施工质量统一验收标准》GB503-2025；《建筑地基基础工程施工质量验收法律规范》GB50202-2025 ；《混凝土结构工程施工质量验收法律规范》GB50204-2025；《混凝土结构施工图平面整体标示方法制图规则和构造详图》图集 11G101-1〜3;3.现场勘察的实际情况；三、施工部署1.总体部署基础梁、承台施工在桩基检测期间进行施工准备工作，待桩检完成后，承台、基础梁开始施工.主要施工流程如下：2.进度控制根据施工组织设计中总进度计划的要求，承台及基础梁根据主体施工缝划分为四个施工段＜两侧边坡部分除外〉的施工工期为 32 天.3. 机械配置基础梁、承台开挖及主要施工机械配置详见下表:序号机械名称型号数量备注1挖掘机PC1202 台2自卸车20 方1 辆3打夯机HW60A4 台4断钢机GD408 台5弯曲机GW-408 台6调直机BC-34 台7套丝机GHG324 台8电焊机BX3-3152 台9天泵1 台10柴油泵1 台11振捣棒HZ-5010 根12平板振动器PZ-502 台地坪垫层13圆盘锯MB1064 台14潜水泵QY84-404 台15空压机2 台4.劳动力安排序号工种人数备注1杂工30人工清土2木工603钢筋工804混凝土工205电焊工2防雷连接四、施工工艺流程1.施工准备工作⑴、按流水段划分的机械成孔灌注桩混凝土浇筑完毕，超声波检测及钻芯取样合格；⑵、现场临时道路通畅；⑶、材料机具及劳动力准备，厂家供应商准备；⑷、熟悉图纸，尤其对特别部位处理.2.测量控制⑴、轴线测设.利用建设单位提供的坐标控制点将各轴线全部予以定位,各控制轴线延长至基坑外，设置控制点，并用混凝土作好保护.钉好固定桩,标出各轴线.⑵、基槽开挖线测设.对于基槽开挖部分，...
