电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

承重钢结构措施

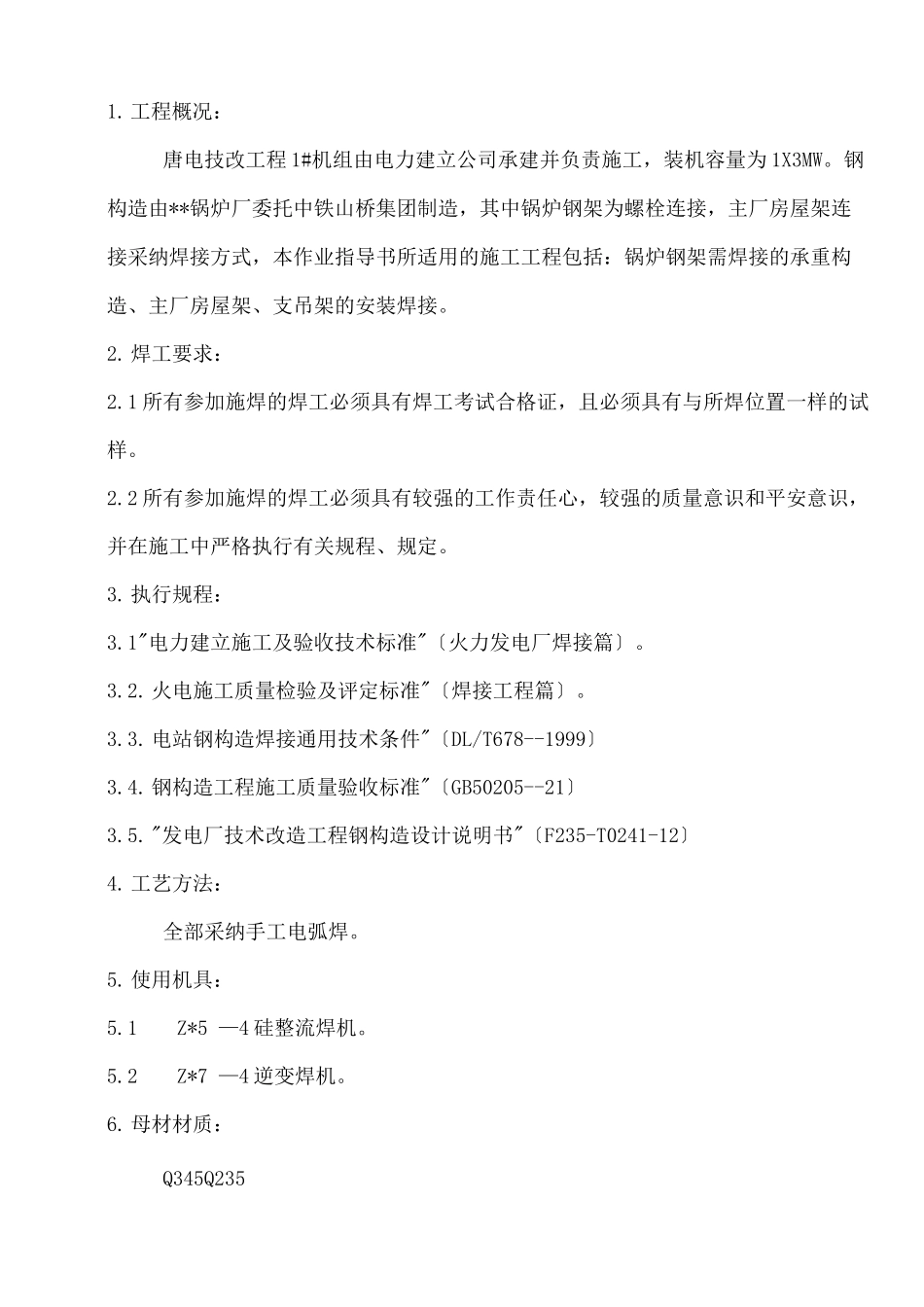

承重钢结构措施_第1页
1/6

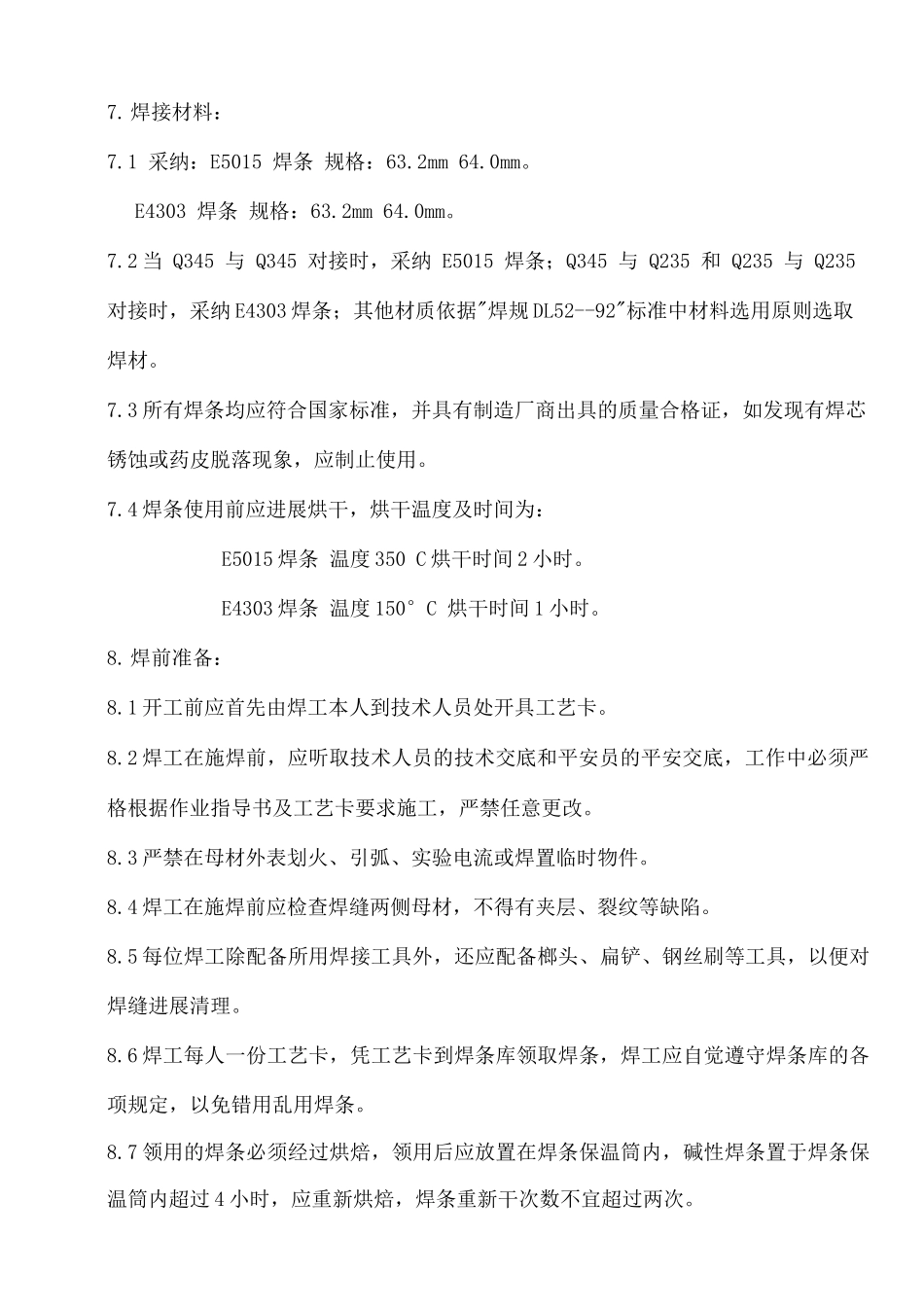

承重钢结构措施_第2页
2/6

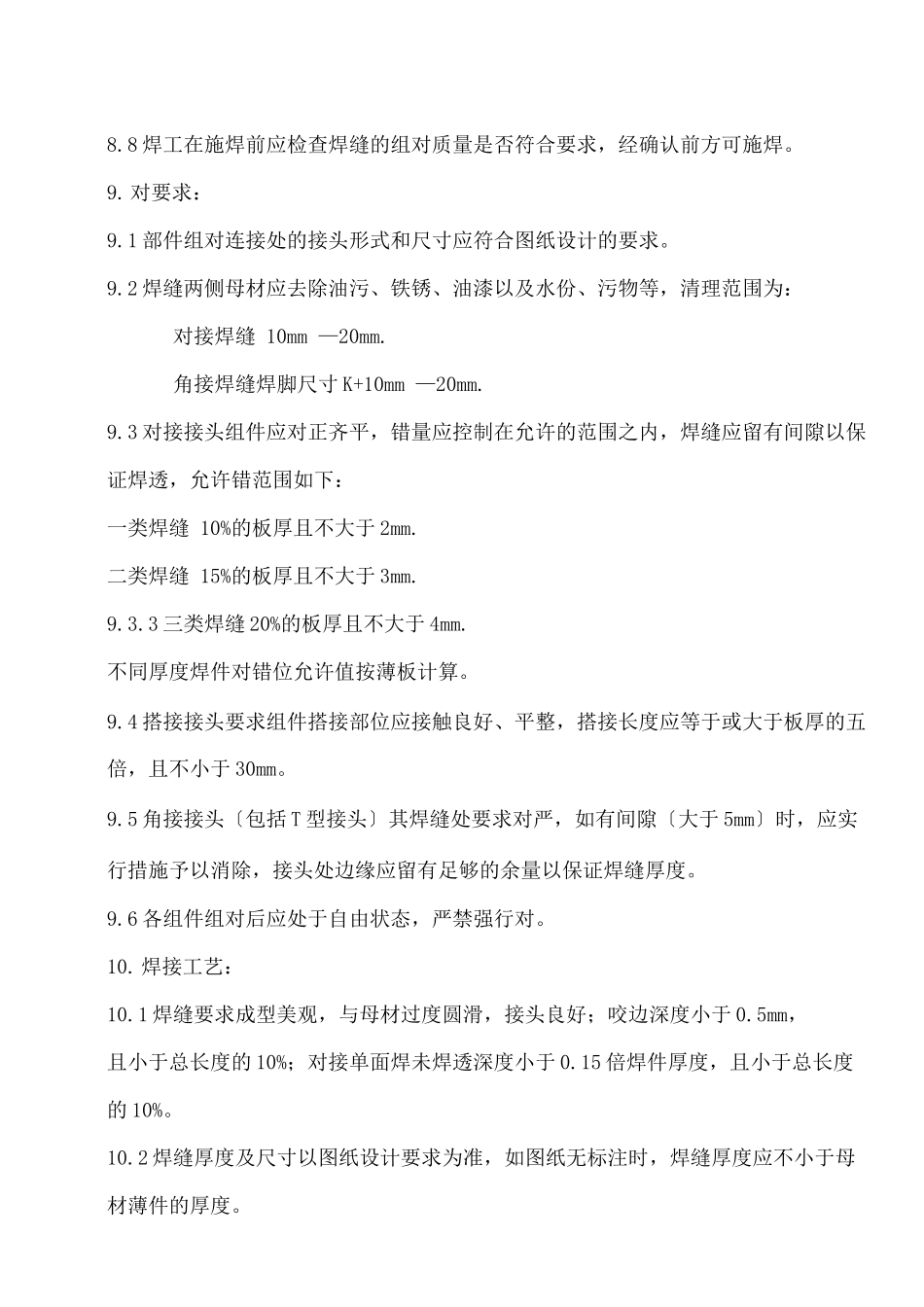

承重钢结构措施_第3页
3/6
1.工程概况:唐电技改工程 1#机组由电力建立公司承建并负责施工,装机容量为 1X3MW。钢构造由**锅炉厂委托中铁山桥集团制造,其中锅炉钢架为螺栓连接,主厂房屋架连接采纳焊接方式,本作业指导书所适用的施工工程包括:锅炉钢架需焊接的承重构造、主厂房屋架、支吊架的安装焊接。2.焊工要求:2.1 所有参加施焊的焊工必须具有焊工考试合格证,且必须具有与所焊位置一样的试样。2.2 所有参加施焊的焊工必须具有较强的工作责任心,较强的质量意识和平安意识,并在施工中严格执行有关规程、规定。3.执行规程:3.1"电力建立施工及验收技术标准"〔火力发电厂焊接篇〕。3.2. 火电施工质量检验及评定标准"〔焊接工程篇〕。3.3. 电站钢构造焊接通用技术条件"〔DL/T678--1999〕3.4. 钢构造工程施工质量验收标准"〔GB50205--21〕3.5. "发电厂技术改造工程钢构造设计说明书"〔F235-T0241-12〕4.工艺方法:全部采纳手工电弧焊。5.使用机具:5.1Z*5 —4 硅整流焊机。5.2Z*7 —4 逆变焊机。6.母材材质:Q345Q2357.焊接材料:7.1 采纳:E5015 焊条 规格:63.2mm 64.0mm。E4303 焊条 规格:63.2mm 64.0mm。7.2 当 Q345 与 Q345 对接时,采纳 E5015 焊条;Q345 与 Q235 和 Q235 与 Q235对接时,采纳 E4303 焊条;其他材质依据"焊规 DL52--92"标准中材料选用原则选取焊材。7.3 所有焊条均应符合国家标准,并具有制造厂商出具的质量合格证,如发现有焊芯锈蚀或药皮脱落现象,应制止使用。7.4 焊条使用前应进展烘干,烘干温度及时间为:E5015 焊条 温度 350 C 烘干时间 2 小时。E4303 焊条 温度 150°C 烘干时间 1 小时。8.焊前准备:8.1 开工前应首先由焊工本人到技术人员处开具工艺卡。8.2 焊工在施焊前,应听取技术人员的技术交底和平安员的平安交底,工作中必须严格根据作业指导书及工艺卡要求施工,严禁任意更改。8.3 严禁在母材外表划火、引弧、实验电流或焊置临时物件。8.4 焊工在施焊前应检查焊缝两侧母材,不得有夹层、裂纹等缺陷。8.5 每位焊工除配备所用焊接工具外,还应配备榔头、扁铲、钢丝刷等工具,以便对焊缝进展清理。8.6 焊工每人一份工艺卡,凭工艺卡到焊条库领取焊条,焊工应自觉遵守焊条库的各项规定,以免错用乱用焊条。8.7 领用的焊条必须经过烘焙,领用后应放置在焊条保温筒内,碱性焊条置于焊条保温筒内超过 4 小时,应重新烘焙,焊条重新干次数不宜超过两次。8.8 焊工在施焊前应...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

承重钢结构措施

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
