抗震加固与监测新技术-结构无损性拆除技术

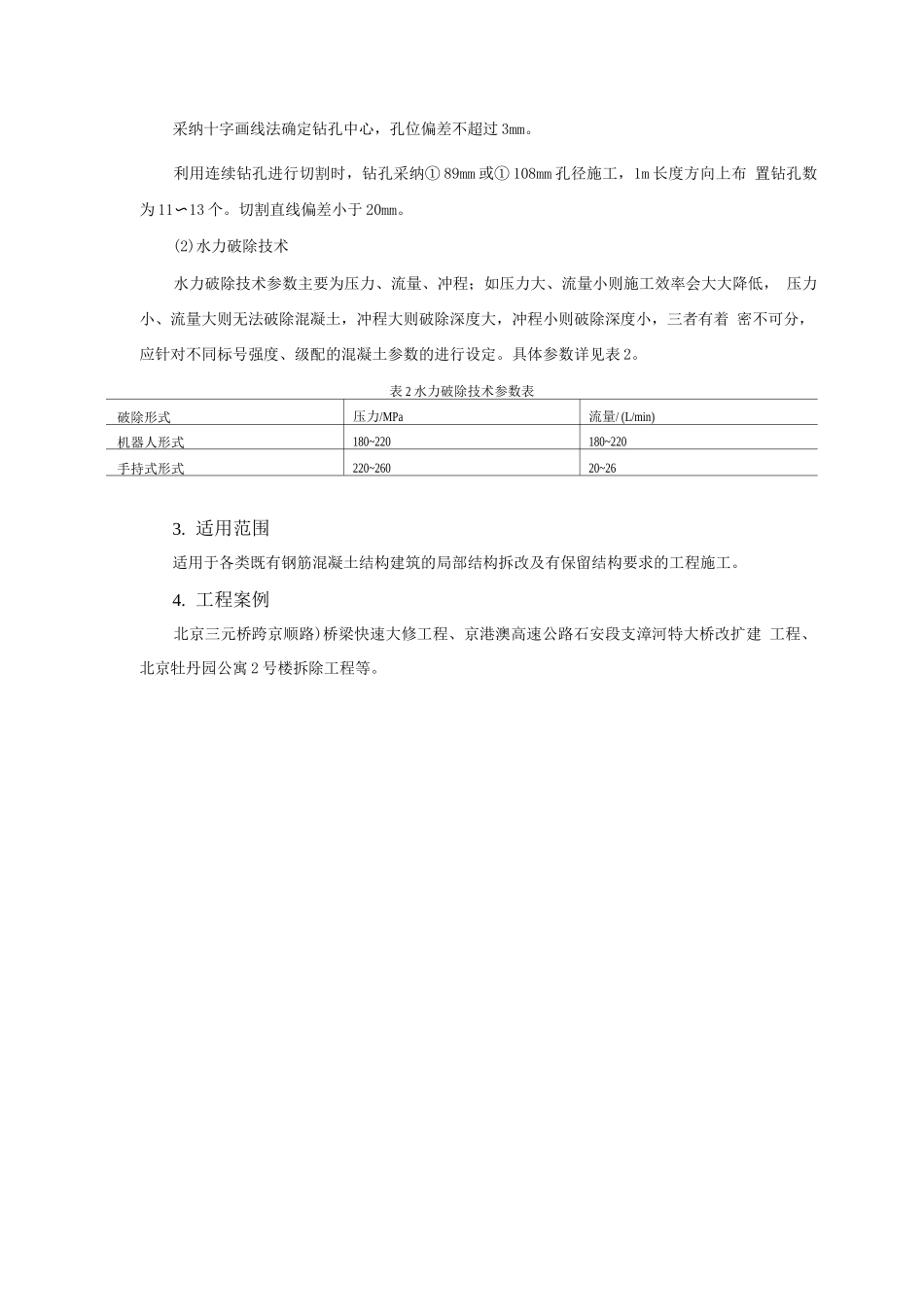

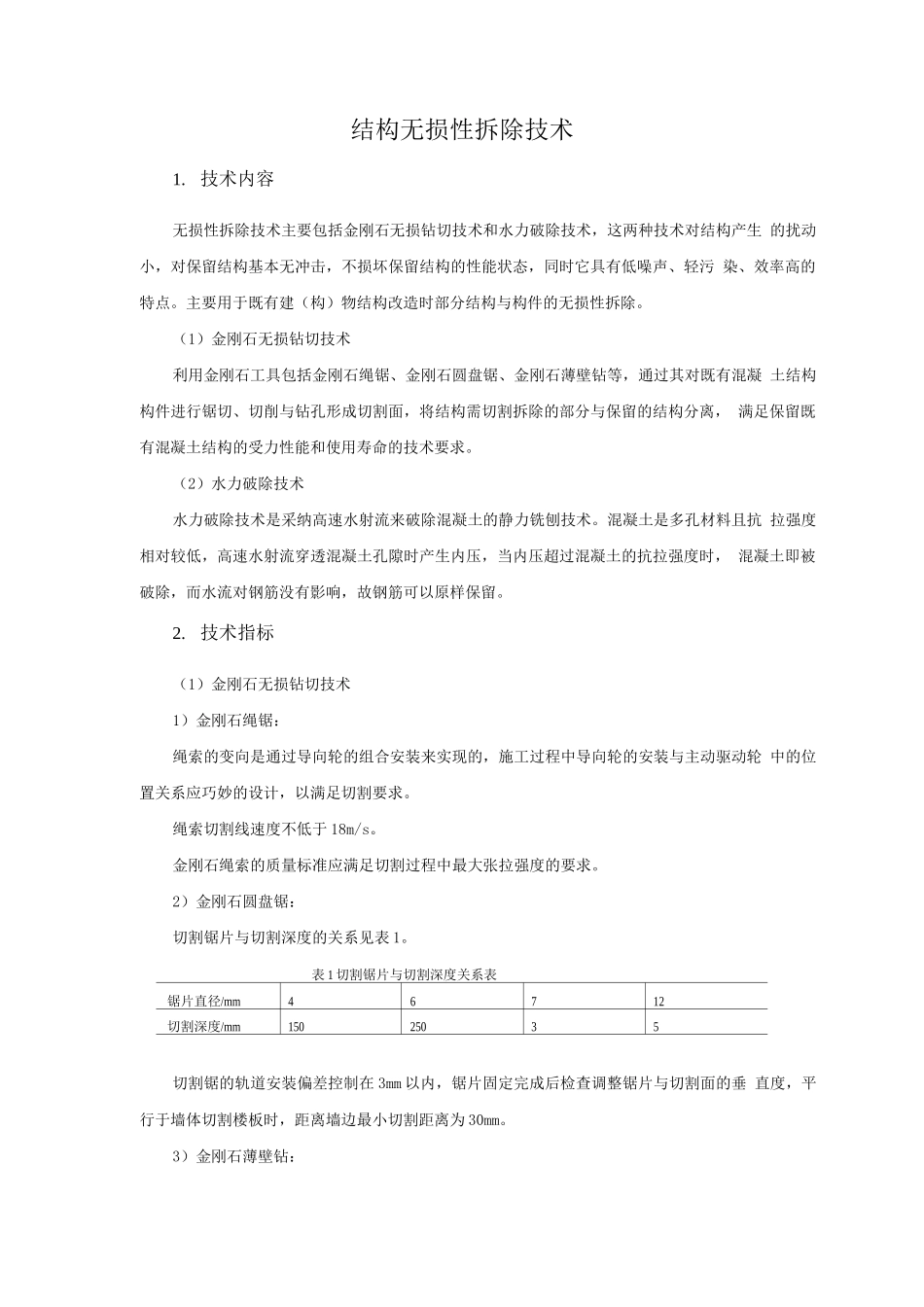

结构无损性拆除技术1. 技术内容无损性拆除技术主要包括金刚石无损钻切技术和水力破除技术，这两种技术对结构产生 的扰动小，对保留结构基本无冲击，不损坏保留结构的性能状态，同时它具有低噪声、轻污 染、效率高的特点。主要用于既有建（构）物结构改造时部分结构与构件的无损性拆除。（1）金刚石无损钻切技术利用金刚石工具包括金刚石绳锯、金刚石圆盘锯、金刚石薄壁钻等，通过其对既有混凝 土结构构件进行锯切、切削与钻孔形成切割面，将结构需切割拆除的部分与保留的结构分离， 满足保留既有混凝土结构的受力性能和使用寿命的技术要求。（2）水力破除技术水力破除技术是采纳高速水射流来破除混凝土的静力铣刨技术。混凝土是多孔材料且抗 拉强度相对较低，高速水射流穿透混凝土孔隙时产生内压，当内压超过混凝土的抗拉强度时， 混凝土即被破除，而水流对钢筋没有影响，故钢筋可以原样保留。2. 技术指标（1）金刚石无损钻切技术1）金刚石绳锯：绳索的变向是通过导向轮的组合安装来实现的，施工过程中导向轮的安装与主动驱动轮 中的位置关系应巧妙的设计，以满足切割要求。绳索切割线速度不低于 18m/s。金刚石绳索的质量标准应满足切割过程中最大张拉强度的要求。2）金刚石圆盘锯：切割锯片与切割深度的关系见表 1。表 1 切割锯片与切割深度关系表锯片直径/mm46712切割深度/mm15025035切割锯的轨道安装偏差控制在 3mm 以内，锯片固定完成后检查调整锯片与切割面的垂 直度，平行于墙体切割楼板时，距离墙边最小切割距离为 30mm。3）金刚石薄壁钻：采纳十字画线法确定钻孔中心，孔位偏差不超过 3mm。利用连续钻孔进行切割时，钻孔采纳① 89mm 或① 108mm 孔径施工，1m 长度方向上布 置钻孔数为 11〜13 个。切割直线偏差小于 20mm。(2)水力破除技术水力破除技术参数主要为压力、流量、冲程；如压力大、流量小则施工效率会大大降低， 压力小、流量大则无法破除混凝土，冲程大则破除深度大，冲程小则破除深度小，三者有着 密不可分，应针对不同标号强度、级配的混凝土参数的进行设定。具体参数详见表 2。表 2 水力破除技术参数表破除形式压力/MPa流量/ (L/min)机器人形式180~220180~220手持式形式220~26020~263. 适用范围适用于各类既有钢筋混凝土结构建筑的局部结构拆改及有保留结构要求的工程施工。4. 工程案例北京三元桥跨京顺路)桥梁快速大修工程、京港澳高速公路石安段支漳河特大桥改扩建 工程、北京牡丹园公寓 2 号楼拆除工程等。
