拉森钢板桩在深基坑支护应用

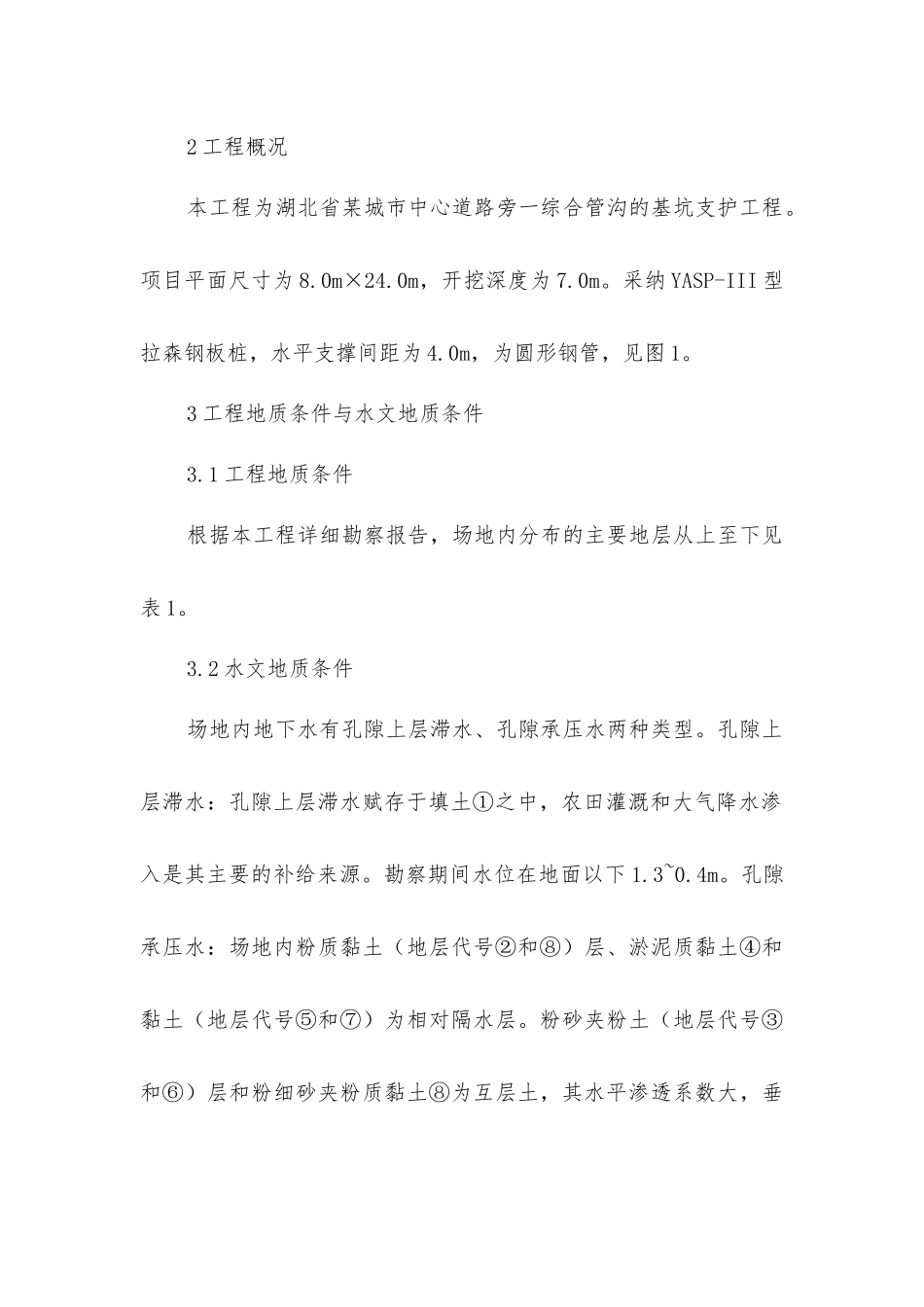

拉森钢板桩在深基坑支护应用工程中将拉森钢板压入地下构成一道连续的钢板墙，作为基坑开挖的临时围护结构。论文结合湖北省某城市中心道路旁综合管沟的深基坑支护工程，针对拉森钢板桩在施工及使用过程当中发现的桩体侧倾、地面裂缝、基坑渗漏及桩体回收等问题，分析了出现问题的原因并提出了防治措施。期望为类似的施工提供参考与借鉴。1 拉森钢板桩简介拉森钢板桩具备适用土层范围广泛，接合紧密、不易漏水、施工便捷快速的优点，常用来作为基坑的止水围护结构。同时拉森钢板桩本身强度高、刚度大，因此能用于较深的基坑支护工程。桩体能够回收利用，经济性较好，但是打入施工噪声及振动仍然较大，在人口密集区建议采纳液压锤以避开噪声和对其周围建筑的损害。若施工期间不注意方法，可能导致项目完成后钢板桩无法拔出，降低其经济性。通常拉森钢板桩可采纳液压锤、振动锤等打桩机具甚至大型挖掘机压入土体。2 工程概况本工程为湖北省某城市中心道路旁一综合管沟的基坑支护工程。项目平面尺寸为 8.0m×24.0m，开挖深度为 7.0m。采纳 YASP-III 型拉森钢板桩，水平支撑间距为 4.0m，为圆形钢管，见图 1。3 工程地质条件与水文地质条件3.1 工程地质条件根据本工程详细勘察报告，场地内分布的主要地层从上至下见表 1。3.2 水文地质条件场地内地下水有孔隙上层滞水、孔隙承压水两种类型。孔隙上层滞水：孔隙上层滞水赋存于填土①之中，农田灌溉和大气降水渗入是其主要的补给来源。勘察期间水位在地面以下 1.3~0.4m。孔隙承压水：场地内粉质黏土（地层代号②和⑧）层、淤泥质黏土④和黏土（地层代号⑤和⑦）为相对隔水层。粉砂夹粉土（地层代号③和⑥）层和粉细砂夹粉质黏土⑧为互层土，其水平渗透系数大，垂直渗透系数相对来说比较小，该层以粉砂和粉土为主，应为弱透水层，具为弱承压性。粉细砂（地层代号⑩）层为承压孔隙水主要含水层，与附近的汉江有一定的水力联系，水位受汉江水位控制。场地勘察期间量测承压水位为地表下 3～4m。本工程基坑底设计标高进入粉细砂约 1m。4 施工工艺及要求4.1 拉森钢板桩施工工艺拉森钢板桩施工工艺流程为：施工准备阶段应进行钢板桩的检验，并适时安排打桩设备进场；插打钢板桩；钢板桩封闭后开始土方开挖；根据现场情况进行抽水并在顶端设置水平支撑一道；开挖到设计标高后进行封底；再进行综合管沟主体施工；主体完工后进行土方回填；最后拔除钢板桩。施工流程如图 2 所示。4.2 拉森钢板桩施...
