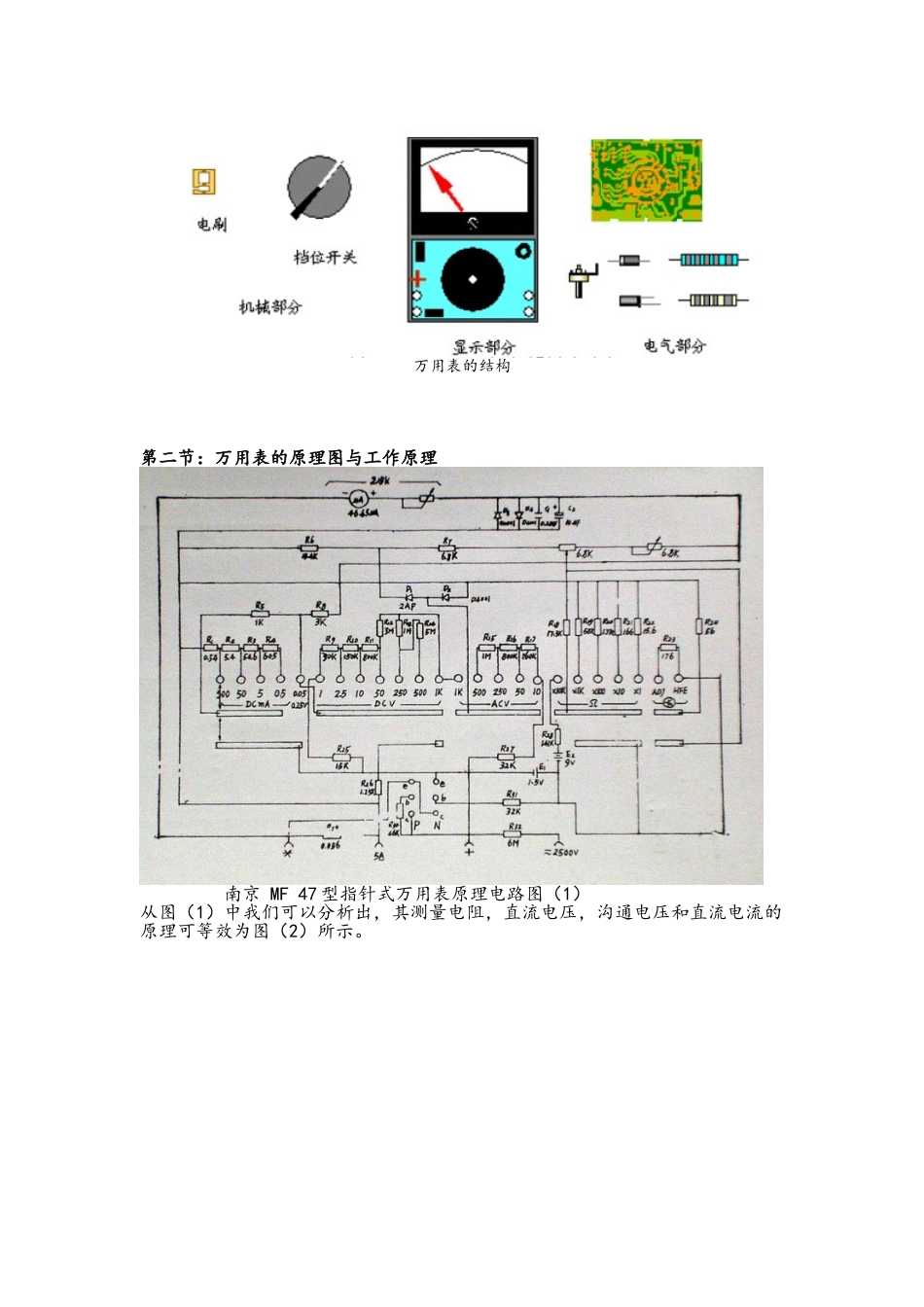

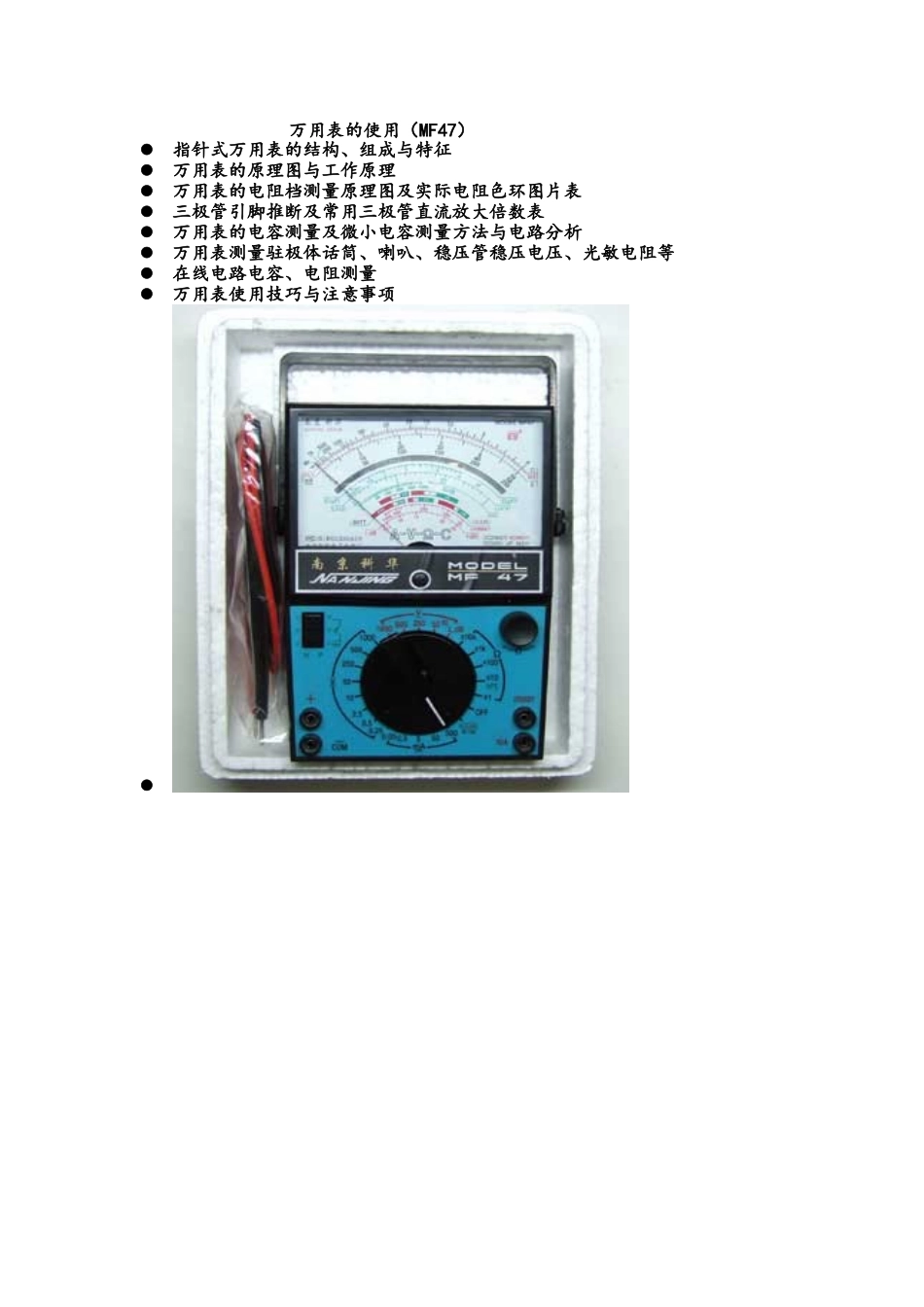

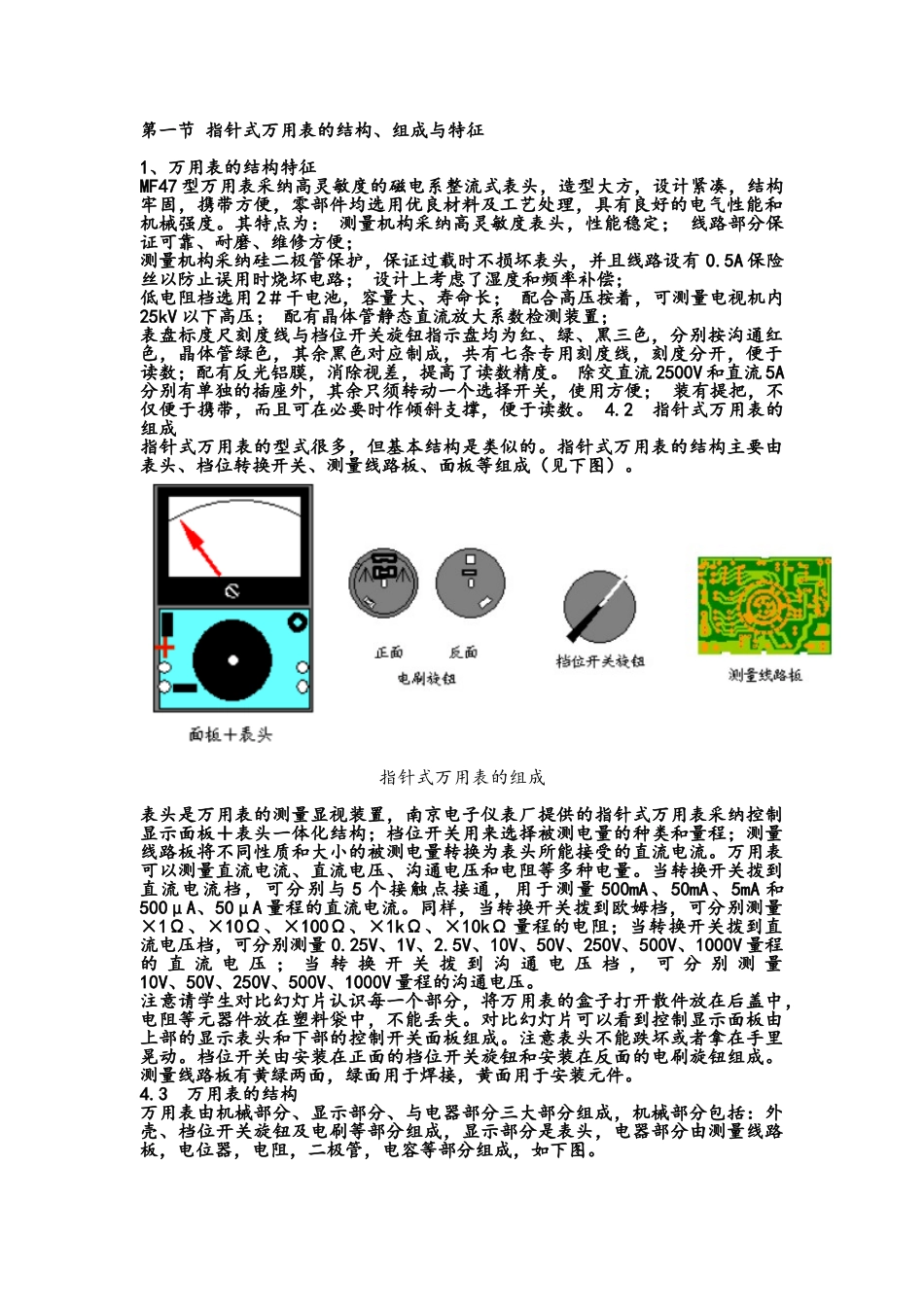

万用表的使用（MF47）指针式万用表的结构、组成与特征万用表的原理图与工作原理万用表的电阻档测量原理图及实际电阻色环图片表三极管引脚推断及常用三极管直流放大倍数表万用表的电容测量及微小电容测量方法与电路分析万用表测量驻极体话筒、喇叭、稳压管稳压电压、光敏电阻等在线电路电容、电阻测量万用表使用技巧与注意事项第一节 指针式万用表的结构、组成与特征1、万用表的结构特征 MF47 型万用表采纳高灵敏度的磁电系整流式表头，造型大方，设计紧凑，结构牢固，携带方便，零部件均选用优良材料及工艺处理，具有良好的电气性能和机械强度。其特点为： 测量机构采纳高灵敏度表头，性能稳定； 线路部分保证可靠、耐磨、维修方便； 测量机构采纳硅二极管保护，保证过载时不损坏表头，并且线路设有 0.5A 保险丝以防止误用时烧坏电路； 设计上考虑了湿度和频率补偿； 低电阻档选用 2＃干电池，容量大、寿命长； 配合高压按着，可测量电视机内25kV 以下高压； 配有晶体管静态直流放大系数检测装置； 表盘标度尺刻度线与档位开关旋钮指示盘均为红、绿、黑三色，分别按沟通红色，晶体管绿色，其余黑色对应制成，共有七条专用刻度线，刻度分开，便于读数；配有反光铝膜，消除视差，提高了读数精度。 除交直流 2500V 和直流 5A分别有单独的插座外，其余只须转动一个选择开关，使用方便； 装有提把，不仅便于携带，而且可在必要时作倾斜支撑，便于读数。 4.2 指针式万用表的组成 指针式万用表的型式很多，但基本结构是类似的。指针式万用表的结构主要由表头、档位转换开关、测量线路板、面板等组成（见下图）。指针式万用表的组成表头是万用表的测量显视装置，南京电子仪表厂提供的指针式万用表采纳控制显示面板＋表头一体化结构；档位开关用来选择被测电量的种类和量程；测量线路板将不同性质和大小的被测电量转换为表头所能接受的直流电流。万用表可以测量直流电流、直流电压、沟通电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与 5 个接触点接通，用于测量 500mA、50mA、5mA 和500μA、50μA 量程的直流电流。同样，当转换开关拨到欧姆档，可分别测量×1Ω、×10Ω、×100Ω、×1kΩ、×10kΩ 量程的电阻；当转换开关拨到直流电压档，可分别测量 0.25V、1V、2.5V、10V、50V、250V、500V、1000V 量程的 直 流 电 压 ； 当 转 换 开 关 拨 到 沟 通 电 压 档 ， 可 分...
