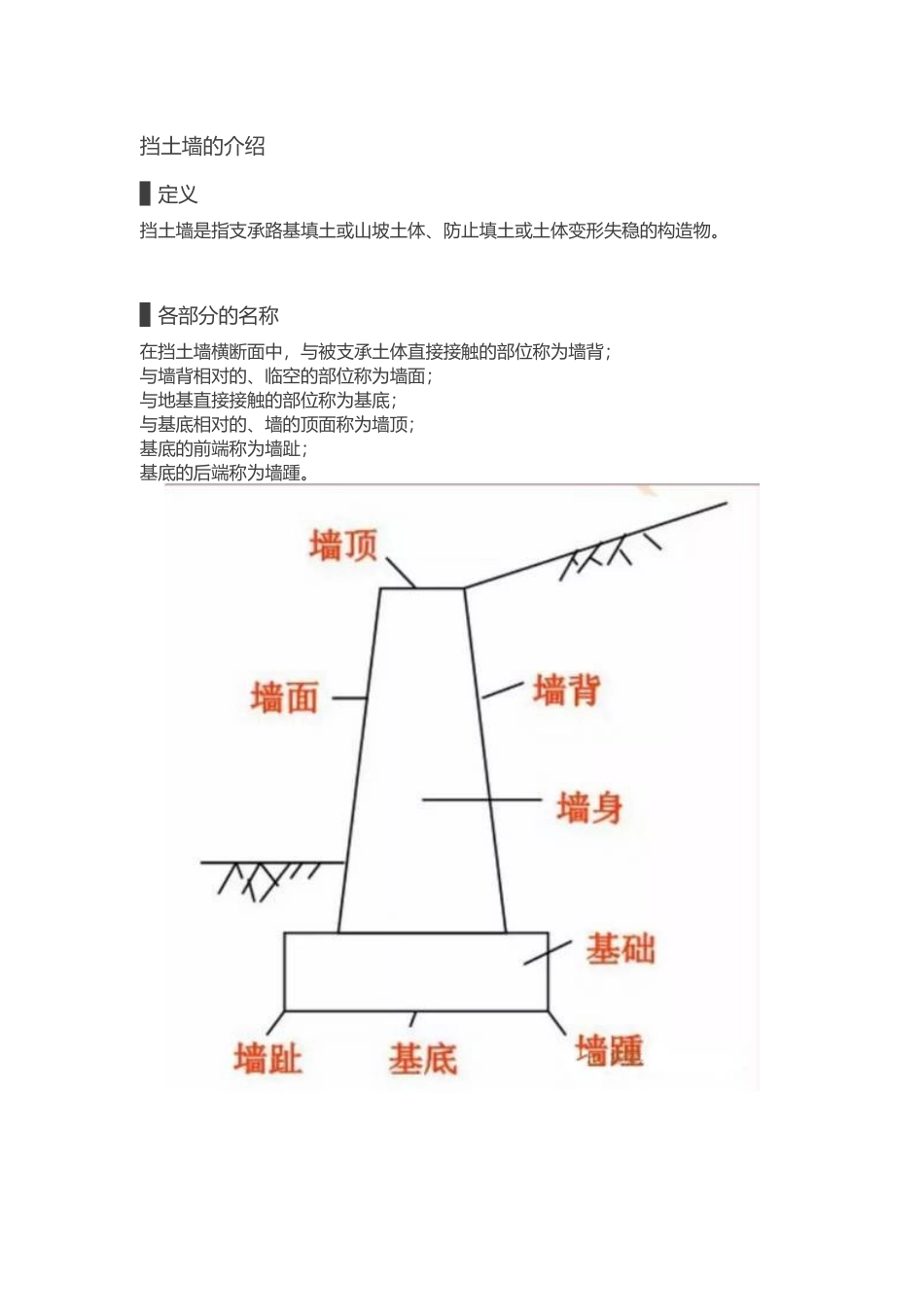

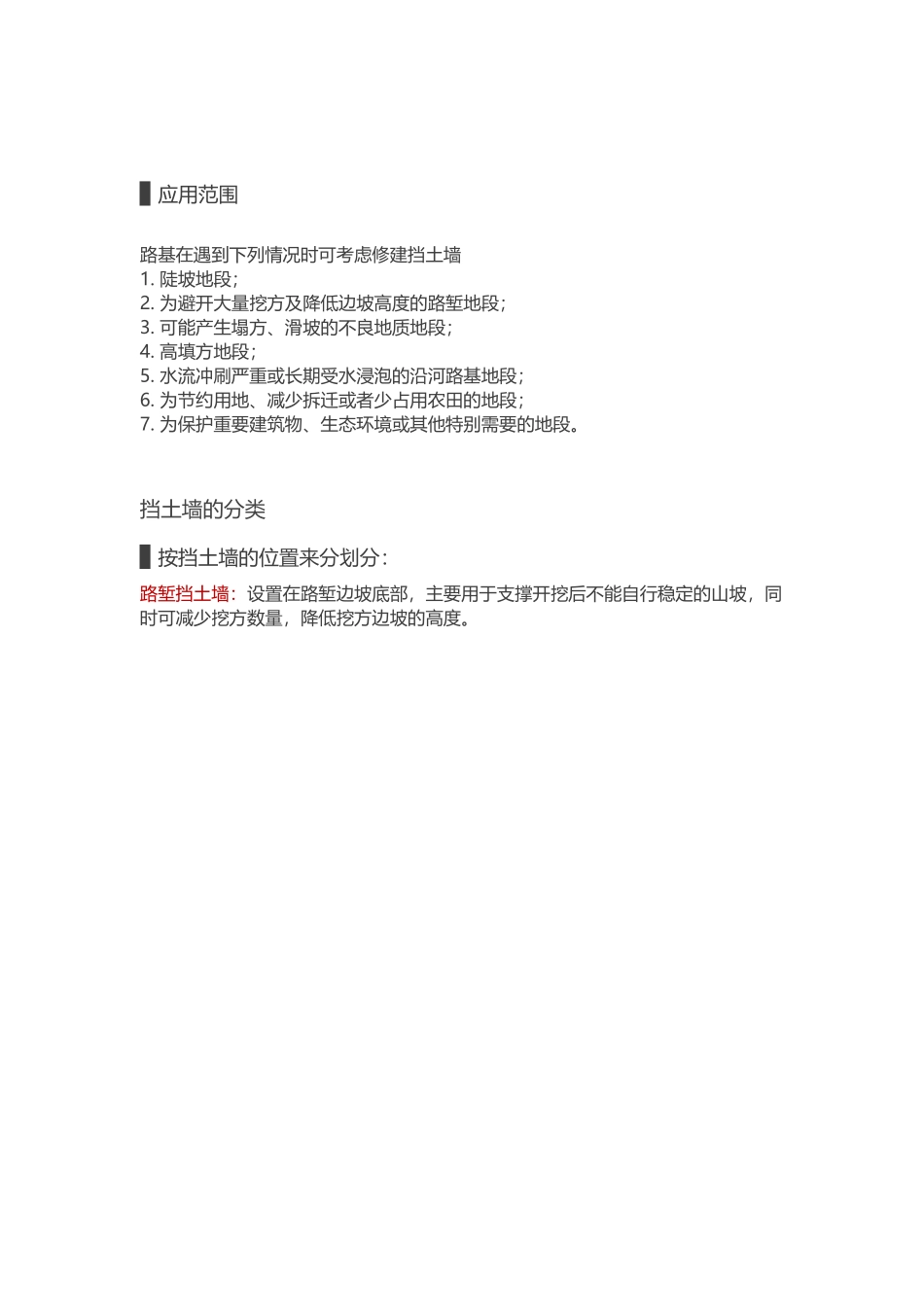

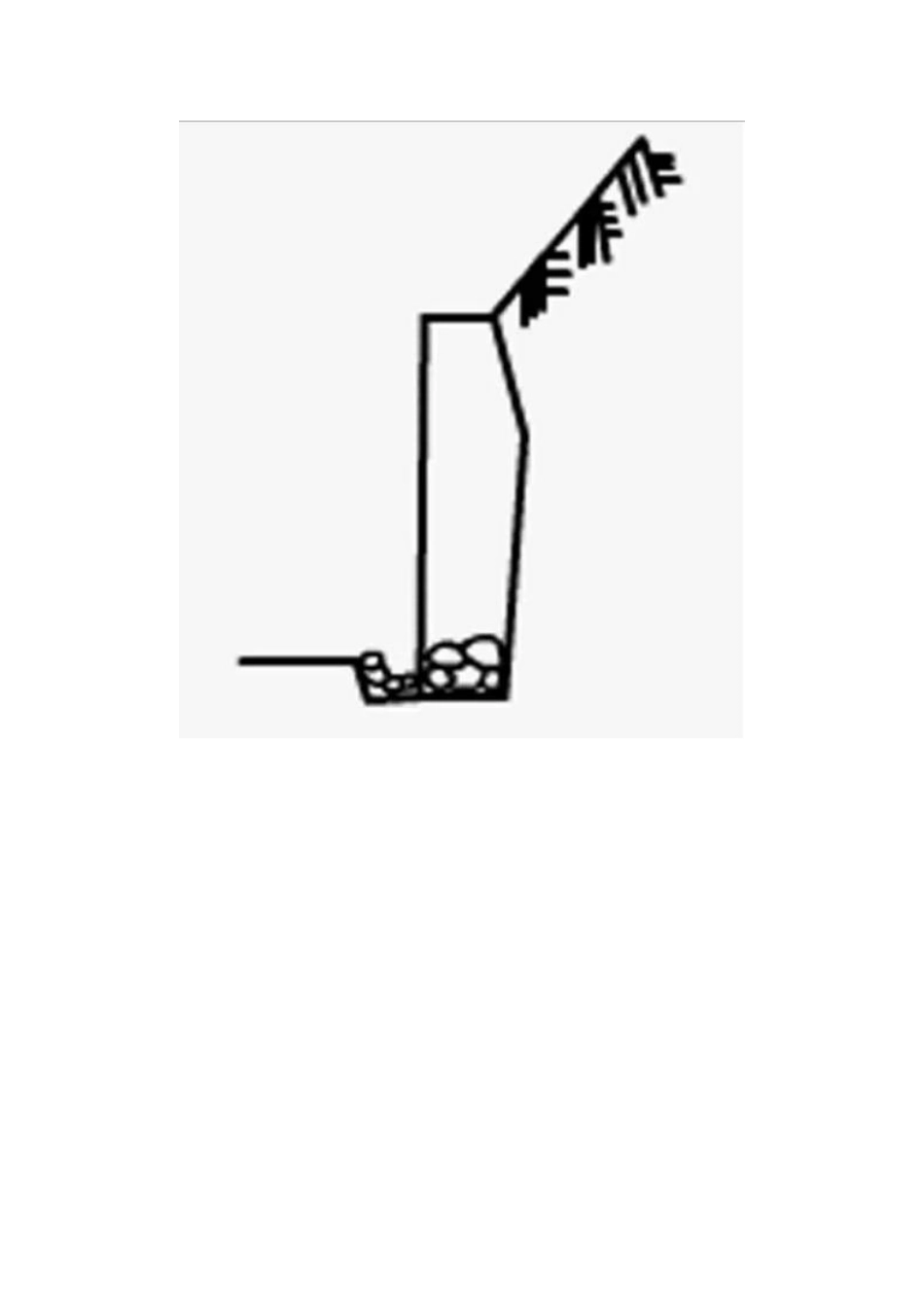

挡土墙的介绍▉ 定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。▉ 各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。▉ 应用范围路基在遇到下列情况时可考虑修建挡土墙1. 陡坡地段；2. 为避开大量挖方及降低边坡高度的路堑地段；3. 可能产生塌方、滑坡的不良地质地段；4. 高填方地段；5. 水流冲刷严重或长期受水浸泡的沿河路基地段；6. 为节约用地、减少拆迁或者少占用农田的地段；7. 为保护重要建筑物、生态环境或其他特别需要的地段。挡土墙的分类▉ 按挡土墙的位置来分划分：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。它还可以保护临近路线的既有的重要建筑物。路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破裂岩层或山体滑坡浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施▉ 根据挡土墙的结构形式划分（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。常见的重力式挡土墙高度一般在 5～6 m 以下，大多采纳结构简单的梯形截面形式，对于超高重力式挡土墙（一般指 6m 以上的挡墙）即有半重力式、衡重力式等多种形式。重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：重力式挡土墙和悬臂式挡土墙的示意图（如下图）：薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高 6m 以内采纳悬臂式，6m 以上采纳扶壁式◆ 悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：◆ 扶壁式挡土墙：当挡土墙的墙高 h>10m 时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔 0.8~1.0m，设置一道扶壁锚定式挡土墙：包括锚杆式和锚定板式两种◆ 锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与...
