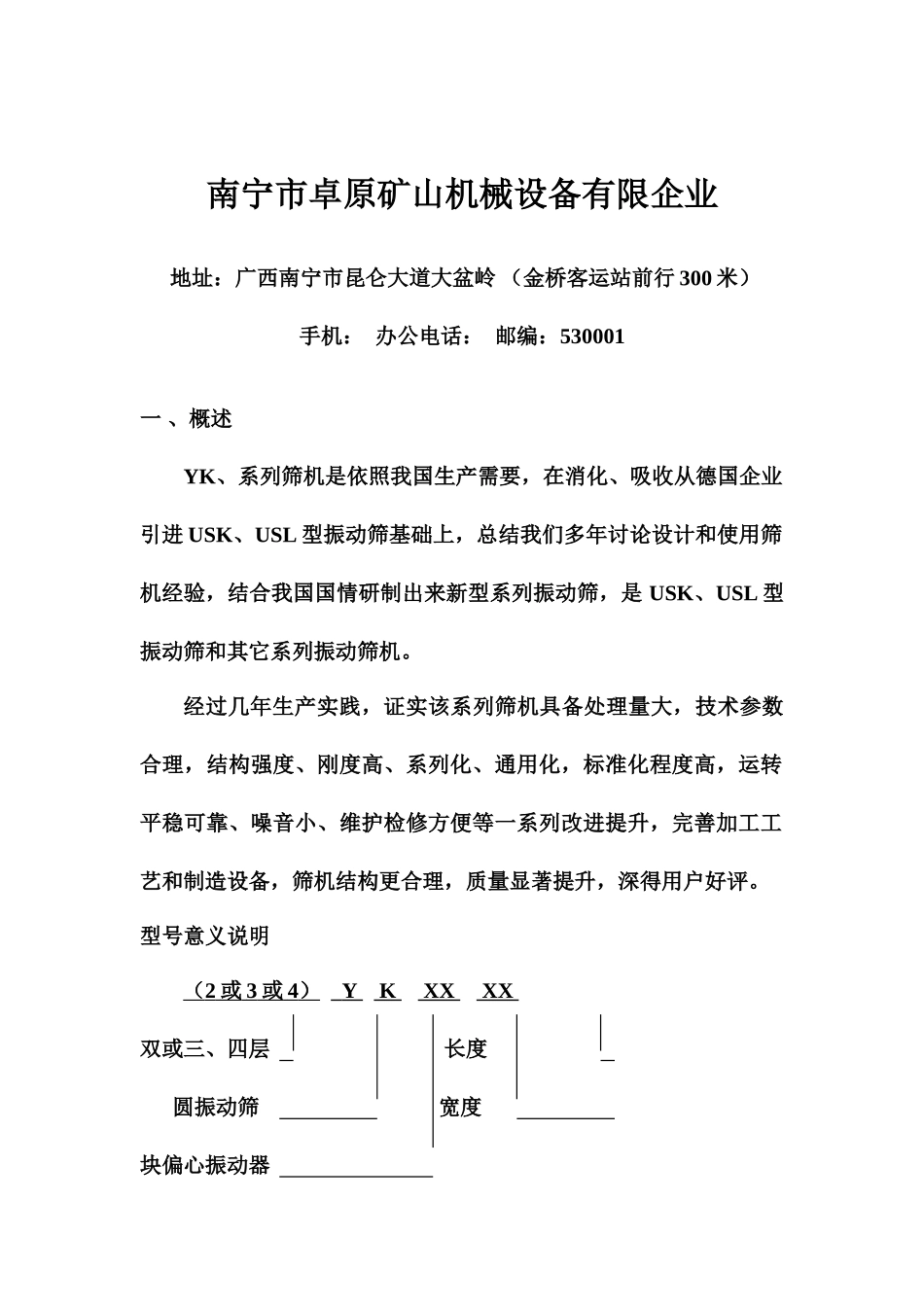

振动筛使用说明书YKR/ZKR 系列圆、直线振动筛使用说明书南宁市卓原矿山机械设备有限企业 地址：广西南宁市昆仑大道大盆岭 （金桥客运站前行 300 米）手机： 办公电话： 邮编：530001一 、概述YK、系列筛机是依照我国生产需要，在消化、吸收从德国企业引进 USK、USL 型振动筛基础上，总结我们多年讨论设计和使用筛机经验，结合我国国情研制出来新型系列振动筛，是 USK、USL 型振动筛和其它系列振动筛机。经过几年生产实践，证实该系列筛机具备处理量大，技术参数合理，结构强度、刚度高、系列化、通用化，标准化程度高，运转平稳可靠、噪音小、维护检修方便等一系列改进提升，完善加工工艺和制造设备，筛机结构更合理，质量显著提升，深得用户好评。型号意义说明（ 2 或 3 或 4 ） Y K XX XX 双或三、四层 长度圆振动筛 宽度块偏心振动器 （ 2 ） Z K XX XX 双层 长度直线振动筛 宽度块偏心振动器 二、用途本筛机系列用于煤炭、冶金、矿山、建材、化工、电力、交通、港口等行业分级、脱水、脱泥、脱介等作业。三、技术特征见附页四、工作原理及传动系统a）工作原理：圆振动筛为单轴块偏心激振器，单电机驱动。筛机激振是由偏心块产生离心力产生。振动轨迹在入料端椭圆长轴与筛面夹角成锐角，出料端为钝角，这么使出料层不致太薄，入料端层不致太厚，近似于等厚筛分效果。 直线振动筛为双轴偏心块偏心，双电机驱动，电机自同时，筛机激振是由偏心力所产生。b)传动系统 圆筛由电机直接带动或经过三角带、（可更换皮带轮变速）带动激振器。直线筛由电机直接驱动激振器，二者都用瓣形挠性联轴器连接。c)振幅调整，由增减配重块数量达成。d)中间传动轴与激振器连接三爪挠性盘实行制橡胶板制作，具备承截扭矩大，挠性好之优点。 五、结构特点：a)该振动筛系列包含圆振动筛（YK）和直线振动筛（ZK）二大系列，分单层、双、三层、四层四种，整个系列 75 种规格，单层 27种，双层 22 种，三层 16 种，四层 10 种。b)YK 系列振动筛机频率、振幅和筛面倾角均可调整；ZK 系列筛机实行双电机驱动自动同时振动器，振幅可调、筛面倾角可在+5°范围内调整。详细参数可依照物料性质和用户要求确定。c)筛机实行块偏心，外置式激振器结构，75 种规格筛机仅用 9 种规格激振器交换通用。d)该筛机在系列化过程中，充分考虑了我国详细情况和筛机各零、部件通用化、系列化、标准化要求，实行了一系列先进技术：①筛机...
